伴隨新能源汽車日益智能話，車載座艙已經不滿足于傳統的駕駛空間，更多生活化的空間轉變，正在慢慢改變著現有汽車的發展，車載投影技術作為提升座艙科技感與交互體驗的關鍵手段，無論是沉浸式車載影院、增強現實抬頭顯示，還是智能表面交互與DLP（數字光處理）大燈，投影顯示系統已成為智能座艙的核心配置。

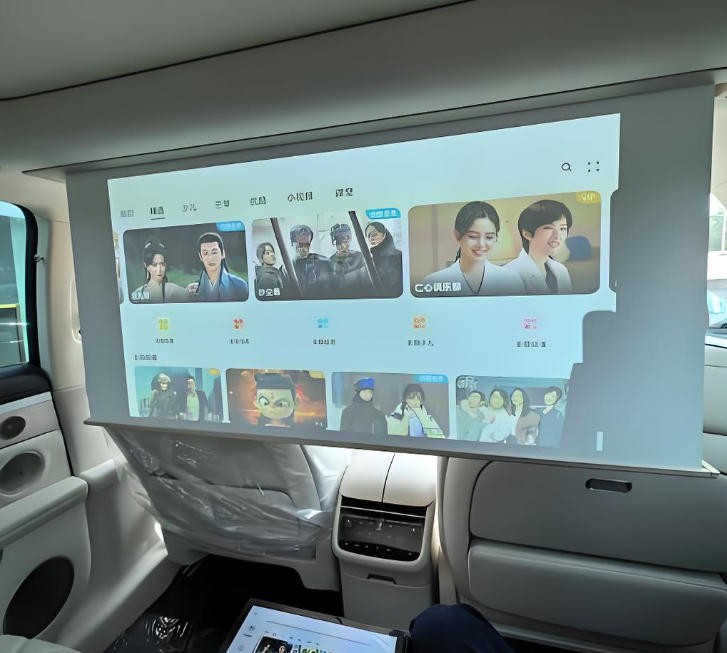

（圖源網絡，侵刪）

在這一系列復雜的光學系統中，濾光片雖然體積微小，卻扮演著不可或缺的角色。它直接影響投影圖像的亮度、對比度、色彩飽和度以及系統的熱管理能力。下面我們將從濾光片的分類與定位出發，系統分析其在車載投影各核心場景中的應用、技術難點及未來演進方向。

1.車載投影系統中濾光片的分類與定位

典型的車載投影系統通常由光源、照明光學系統、顯示芯片（DMD、LCD、LCoS）及投影鏡頭構成。濾光片分布于光路的各個環節，按其功能可分為以下幾類：

在車載應用中，濾光片不僅是光學性能的保障者，更是系統可靠性與環境適應性的關鍵節點。

（圖源網絡，侵刪）

2.核心應用場景分析

2.1增強現實抬頭顯示（ARHUD）

ARHUD將導航信息、ADAS預警等虛擬圖像與真實道路場景深度融合，是當前車載投影技術難度最高的應用之一。

濾光片位置：通常位于PGU（圖像生成單元）內部或光路中靠近光源的位置。

核心功能：

抗陽光倒灌：阻斷外部陽光沿光路反向聚焦進入投影機內部，防止DMD或LCD芯片熱損傷。

紅外截止：濾除非成像波段的熱輻射，降低光機內部溫升。

技術要求：

高截止深度（OD≥4），尤其在近紅外波段

寬角度入射下光譜穩定性高

適應40℃至105℃極端溫度環境

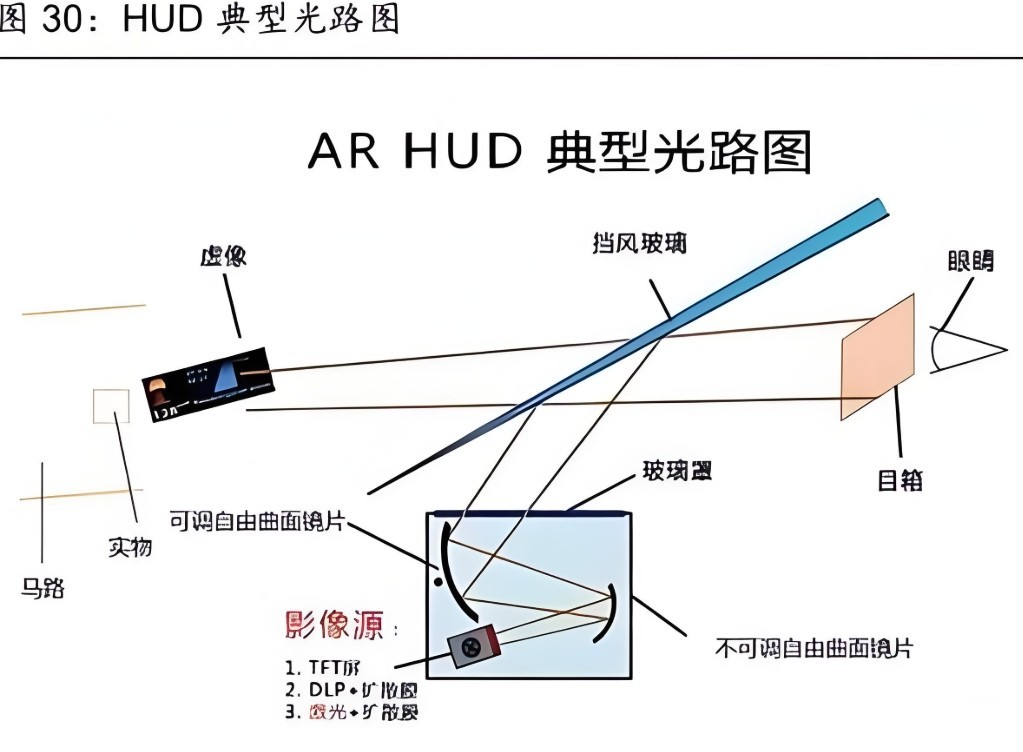

（AR HUD投影）

2.2智能座艙沉浸式投影

包括車頂投影、車窗投影、車門迎賓光毯等應用，旨在營造沉浸式座艙體驗。

濾光片位置：投影光機出光口或鏡頭組前端。

核心功能：

環境光抑制：通過窄帶濾波，僅允許投影儀特定波長的RGB三基色光通過，提升在復雜環境光下的畫面對比度。

色彩校正：保證投影畫面在不同內飾材質（如淺色織物、透明玻璃）上的色彩一致性。

技術要求：

窄帶濾波精度高

抗環境光干擾能力強

適用于開放空間的光學布局

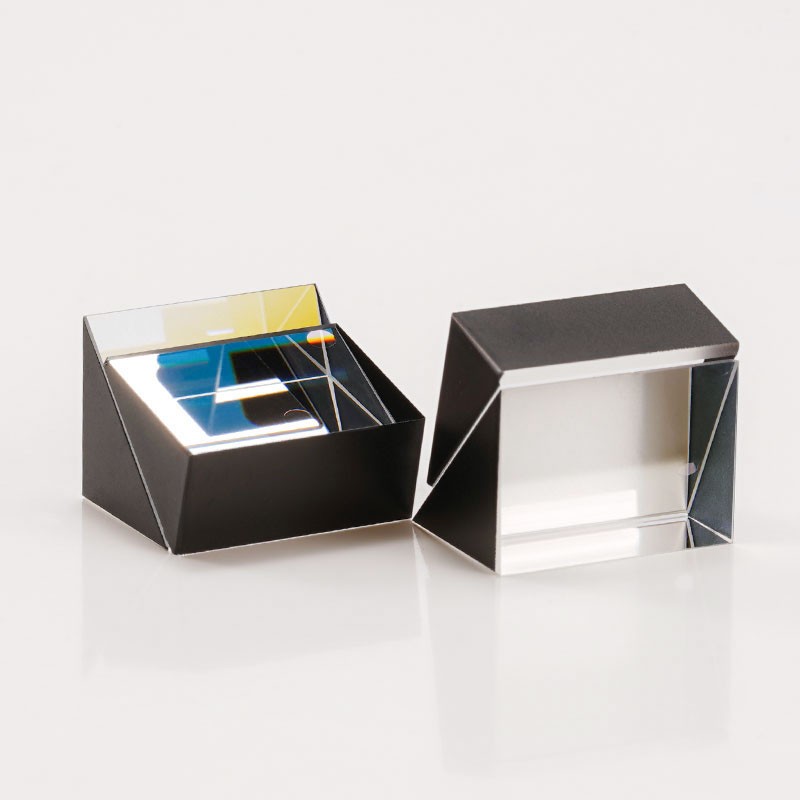

(TIR棱鏡)

2.3DLP智能投影大燈

DLP大燈不僅是照明工具，更是信息交互的載體，可投射斑馬線、警示標志或變道引導線。

在本應用中，需要嚴格區分棱鏡鍍膜與獨立濾光片的功能：

棱鏡鍍膜（TIR棱鏡表面）：

屬于棱鏡組件的功能層，通常鍍有偏振分光膜或全內反射增強膜

核心作用：分離照明光路與投影光路，確保DMD芯片正常工作

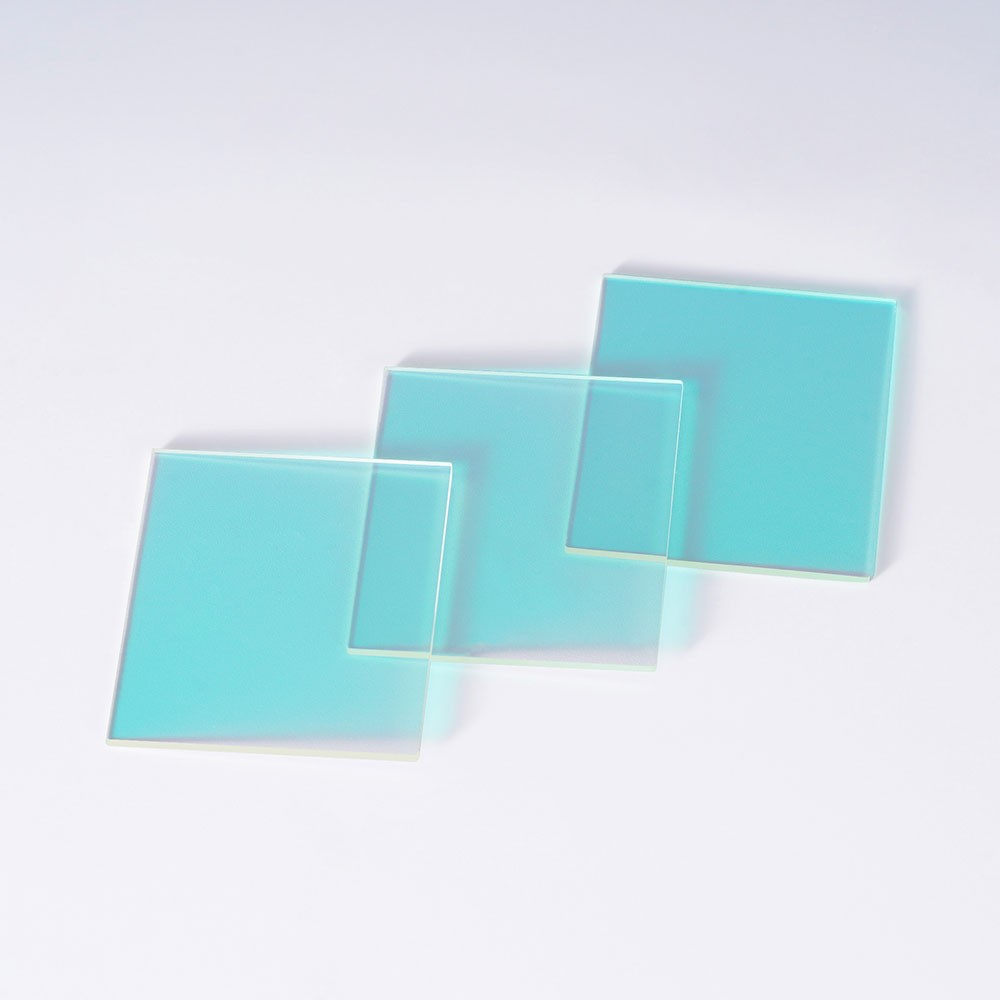

（紅外截止濾光片）

獨立濾光片（光源與棱鏡之間/色輪組件中）：

光源側濾光片：用于濾除激光熒光方案中殘余的泵浦光（如未轉換的藍光），防止高能量密度光損傷DMD芯片

紅外截止濾光片：降低光機內部熱負荷，提升系統熱可靠性

色彩校正濾光片：配合色輪精確界定RGB三基色光譜，滿足汽車前照燈在ADB（自適應遠光）模式下的色坐標穩定要求

技術要求：

高激光損傷閾值（耐受數十瓦每平方厘米功率密度）

膜層材料采用高穩定性氧化物薄膜

滿足車規級高低溫、高濕、振動環境

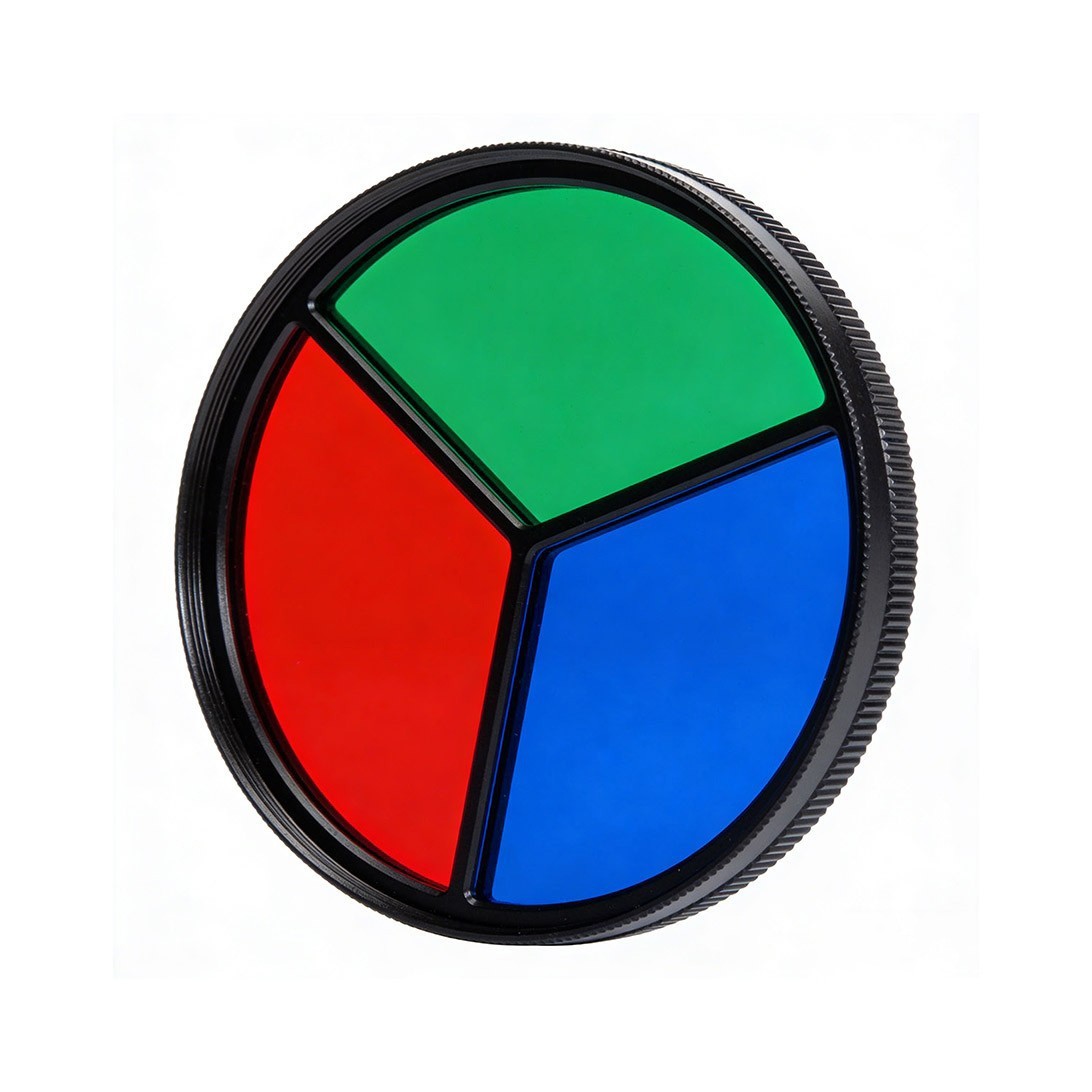

（RGB濾光片）

2.4其他輔助投影應用

包括迎賓光毯、轉向輔助投影、車門警示投影等。

濾光片作用：以雜散光抑制和環境光隔離為主，保證投影圖案在低照度環境下的清晰度。

技術特點：成本敏感，強調小型化與集成化。

3.車載濾光片的關鍵性能指標

相較于消費級投影儀，車載投影濾光片面臨更為嚴苛的標準，主要體現在以下三個維度：

此外，車載濾光片還需滿足AECQ102等車規級認證要求，在可靠性驗證周期與失效模型分析上遠嚴格于消費電子。

4.當前面臨的技術挑戰

4.1陽光倒灌效應

這是車載投影（尤其是HUD）獨有的難題。外部陽光沿光路反向聚焦，瞬間產生高溫。傳統紅外截止濾光片難以完全阻斷寬角度入射的陽光。當前技術方向包括：

角度不敏感濾光片設計

雙波段截止（可見光高透、近紅外高反）

與散熱結構協同設計

4.2小型化與集成化

汽車內部空間有限，投影光機正向超薄化、隱蔽化發展，對濾光片提出：

超薄基板（≤0.3mm）

多功能集成（如紅外截止+抗反射+分光三合一）

曲面鍍膜技術（濾光功能與透鏡曲面結合）

4.3成本與良率平衡

在滿足車規級高可靠性前提下，如何在大批量生產中保持光譜曲線一致性、降低批次間差異，是供應鏈核心挑戰。

（圖源網絡，侵刪）

5.未來發展趨勢

5.1超表面與動態可調濾光片

隨著超表面光學與液晶調諧技術的發展，未來濾光片將不再局限于靜態光譜選擇。動態可調濾光片可實現按需切換投影模式（如白天高亮模式、夜間影院模式），進一步提升座艙交互靈活性。

5.2寬光譜與激光化

為追求更廣色域（如BT.2020），車載投影正從純LED向“激光+熒光”混合光源演進。濾光片需在更寬波段（400nm~700nm）內具備更高陡度（上升沿<1%），精準分離激光線光譜與熒光寬光譜。

5.3標準化與模塊化

隨著車載投影功能普及，主機廠趨向于標準化光學模組。濾光片性能參數將逐步標準化，形成類似車載攝像頭的統一規格，以降低定制開發成本、提升供應鏈效率。

車載投影儀正經歷從“新奇配置”向“安全必選與體驗標配”的轉變。濾光片作為光路中的“分光師”與“守門員”，其技術演進直接影響投影系統的亮度極限、壽命長短及安全性。

面對車規級的高門檻，濾光片制造商需從傳統的“光學鍍膜”思維向“系統熱管理+精密光學+材料科學”跨學科融合轉型。未來，誰能在極端溫度穩定性、高激光損傷閾值與低成本規?；圃熘g找到最佳平衡點，誰就能在日益增長的智能汽車光學市場中占據先機。

注：本文分析基于當前主流車載投影技術路徑，實際應用中不同方案（如DLP、LCoS、MEMS掃描）對濾光片的具體參數要求存在差異，需結合具體光學設計進行選型。
