隨著人們對空氣質量的關注日益提升，PM2.5檢測功能已成為眾多產品的標配。從家用的空氣凈化器、智能空調，到工業領域的揚塵監測站，再到汽車內部的車載空氣質量系統，激光粉塵傳感器的應用領域正從家電向工業、汽車、環境監測等多個方向快速拓展。

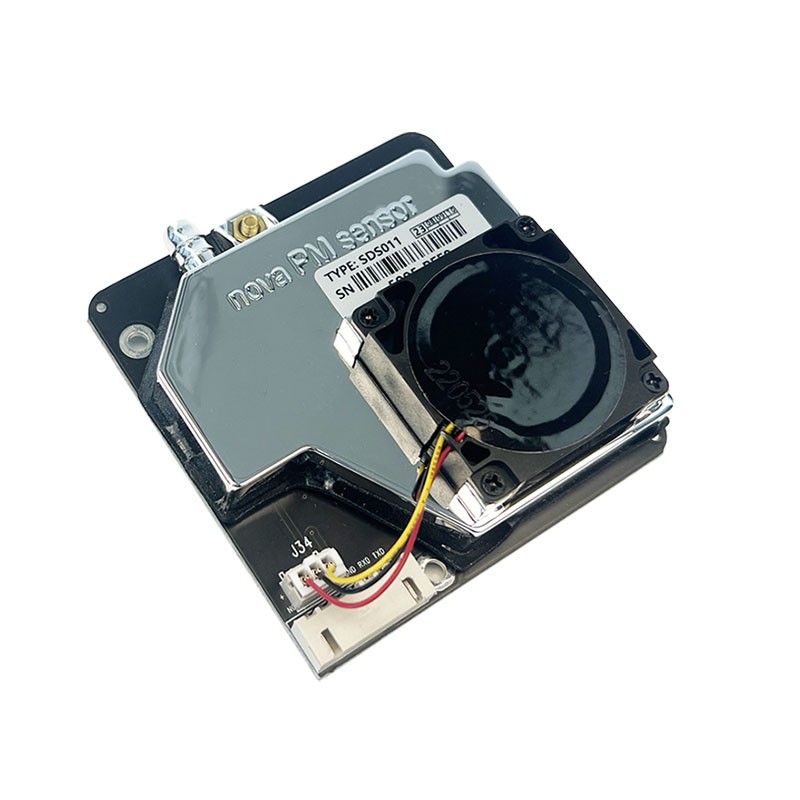

（粉塵顆粒物傳感器-圖源山東諾方）

在這些應用場景背后，往往離不開濾光片這類光學元件的應用，而它的核心任務便是濾除環境光干擾，只讓激光散射信號通過，從而確保光電二極管能準確捕捉到顆粒物信息。濾光片的性能優劣，直接決定了傳感器的信噪比、抗環境光能力，以及在強光、高溫、低溫等復雜工況下的測量穩定性。下面我們將從粉塵傳感器的原理入手，分析濾光片在不同應用場景中的作用，并探討其相應的技術分級要求。

一、激光粉塵傳感器的工作原理

目前主流的PM2.5傳感器多采用激光散射法，其基本工作流程如下：

激光發射：傳感器內部設有一束特定波長的激光（通常為650nm左右的紅色激光或近紅外光）。

顆粒物照射：空氣在風扇或自然對流作用下流經傳感器內部的光學腔體，激光照射到空氣中的懸浮顆粒物上。

散射光接收：顆粒物對激光產生散射，位于特定角度（通常是90°方向）的光電二極管接收這些散射光信號。

信號轉換與計算：光電二極管將光信號轉換為電信號，根據脈沖強度與數量，反推出顆粒物的濃度值（如PM1.0、PM2.5、PM10）。

在這一過程中，光電二極管接收到的不僅僅是顆粒物散射的激光信號，還包括環境中的雜散光——如自然光、室內燈光、設備內部的其他反射光。如果不能有效濾除這些干擾，傳感器的測量結果將出現嚴重偏差，甚至完全失效。這正是濾光片發揮作用的關鍵所在。

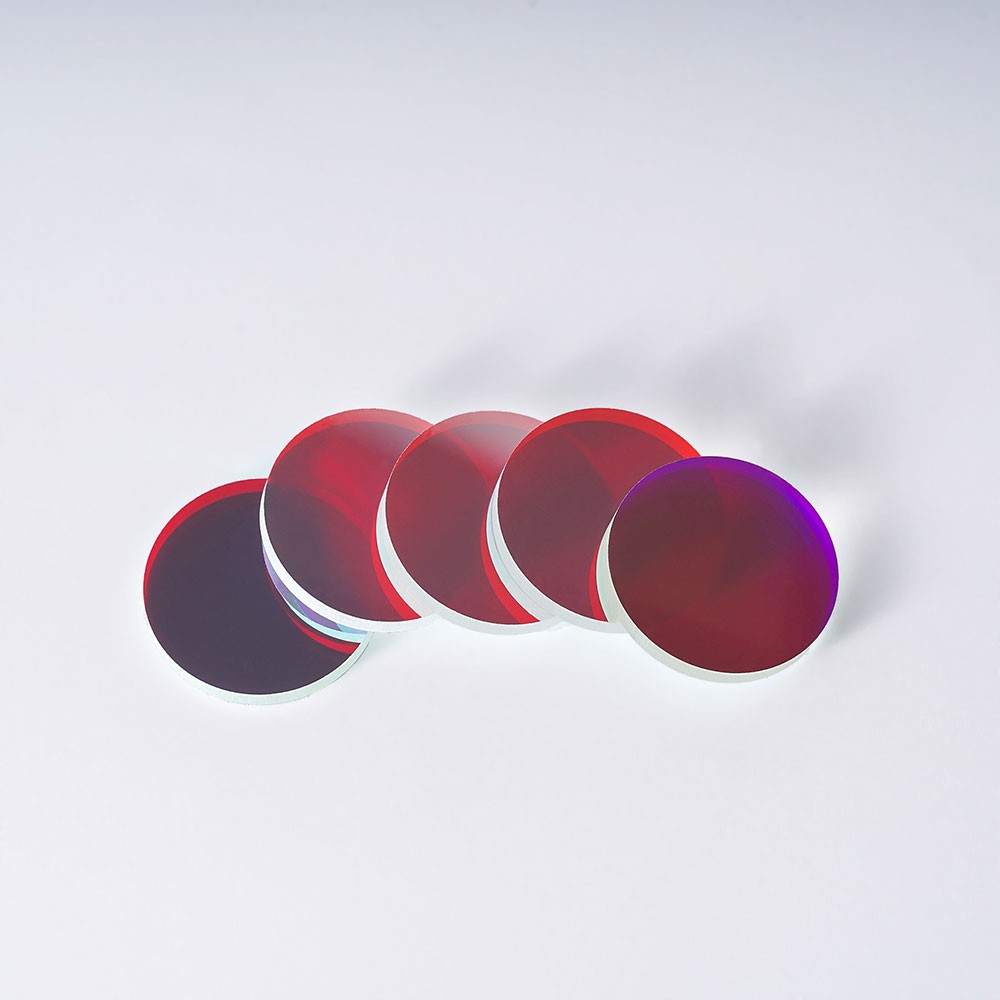

（NBP650窄帶激光濾光片）

二、濾光片的作用機制

濾光片的核心功能是波長篩選。它只允許與激光發射波長嚴格匹配的極窄波段光通過，同時大幅衰減其他波段的光線。具體而言：

匹配激光波長：若激光波長為650nm，濾光片僅允許650nm附近（如±10nm）的光到達光電二極管，將紫外、紅外及大部分可見光屏蔽在外。

抑制環境光：無論傳感器置于窗邊、戶外還是強光環境中，濾光片都能有效阻擋外部雜散光，防止光電二極管飽和。

提升信噪比：通過濾除無關光信號，使系統能夠在低濃度顆粒物（微弱散射信號）條件下依然準確識別，避免誤報或漏報。

可以說，沒有濾光片，粉塵傳感器在真實環境中幾乎無法穩定工作。

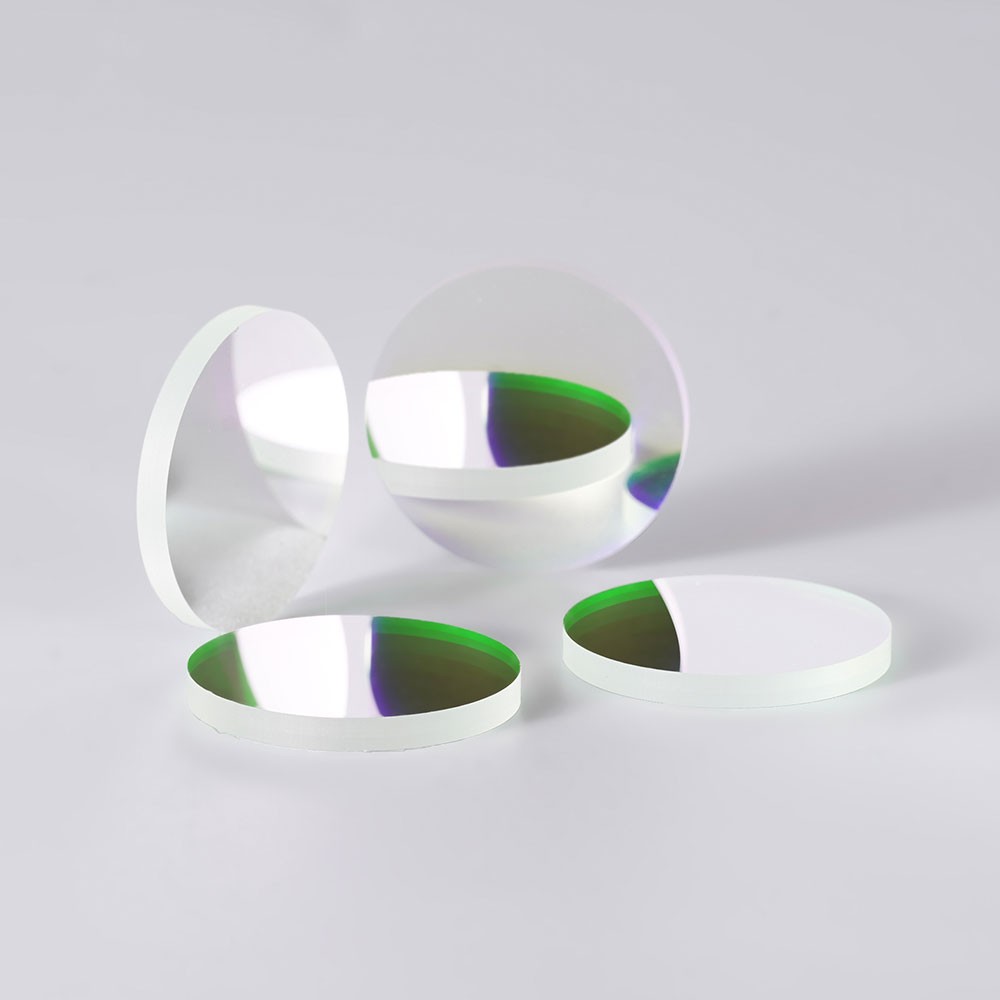

（650窄帶濾光片2）

三、不同應用場景對濾光片的技術分級要求

濾光片的技術指標并非一成不變，而是隨應用場景的差異呈現顯著的分級特征。以下從中心波長精度、半高寬（FWHM）、峰值透過率、截止深度、工作溫度范圍、可靠性標準等維度，對三類典型應用場景進行對比：

關鍵參數

中心波長精度與半高寬：

家電應用環境相對穩定，半高寬15-20nm足以滿足要求，成本控制優先；而工業/汽車應用工作溫度范圍寬，激光器波長會隨溫度漂移（典型值0.2-0.3nm/℃），因此要求濾光片半高寬更窄（10-15nm），且需與激光器的工作溫區精確匹配，部分高端應用甚至采用溫漂匹配設計。

截止深度：家電場景OD3-OD4（即截止波段透過率低于0.1%）通常足夠；工業/戶外設備可能暴露在強烈陽光下（太陽輻射強度可達1000W/m2），要求截止深度達到OD4甚至OD5，否則陽光直射時傳感器會直接飽和失效。

可靠性標準：家電遵循消費電子級，通過常溫連續工作測試即可；汽車應用須通過AEC-Q102（車規級光電器件可靠性標準），包含高溫高濕（85℃/85%RH，1000小時）、溫度循環（-40℃至125℃，500次循環）、抗振動（20G以上）等嚴苛測試；工業/環境監測則通常要求IP防護等級（如IP65以上防塵防水），濾光片的膜層附著力與基板熱膨脹系數匹配性需專門設計。

封裝與集成形式：家電應用多采用分立式濾光片貼裝，成本敏感；工業/汽車應用更多采用TO封裝或氣密封裝，將濾光片、光電二極管、跨阻放大器集成在一個密封腔體內，防止水汽、灰塵進入導致性能衰減。

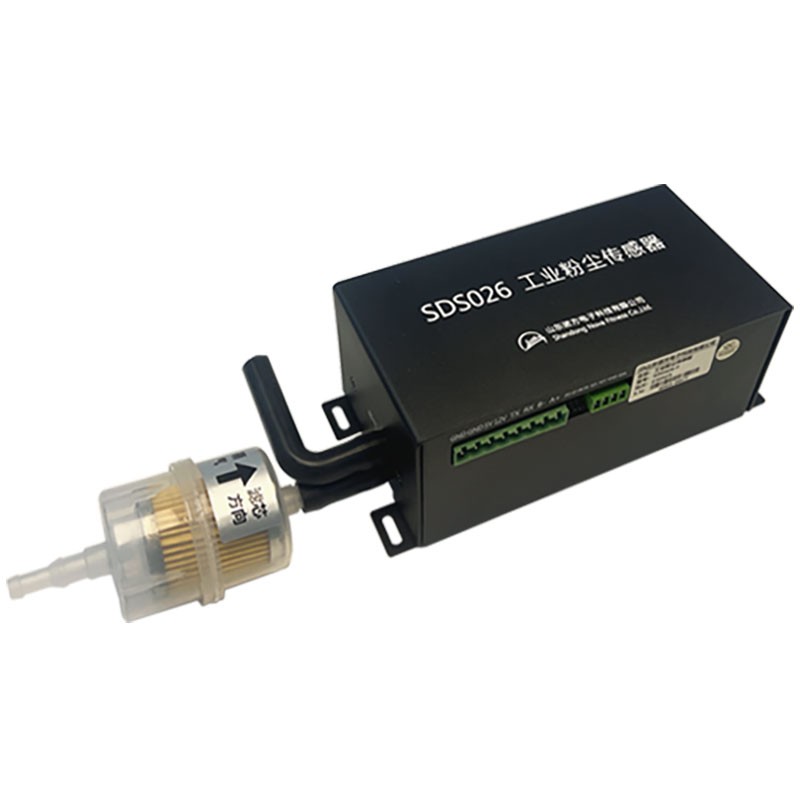

（工業粉塵傳感器-圖源山東諾方）

四、從家電到多領域：應用場景擴展

激光粉塵傳感器及其核心的窄帶濾光片，應用范圍已遠不止于家電，廣泛滲透至以下領域：

1.環境監測與環保領域

城市網格化空氣質量監測站、道路揚塵監測點、工地?fù)P塵在線監控系統。這些設備對數據的精度和長期穩定性要求更高，濾光片需滿足戶外長期免維護運行的要求，具備更強的耐候性與抗老化能力。

2.工業與職業健康

工廠車間內的粉塵濃度監測（如煤礦、化工、木材加工、制藥車間），用于保障生產安全和工人健康。這類場景中，傳感器可能面臨高濃度粉塵、油污、振動等惡劣環境，濾光片的可靠性、密封性及耐腐蝕性要求顯著提升。

3.汽車與車載應用

高端車載空調系統、車內空氣質量傳感器（IAQS）。汽車環境對溫度變化（-40℃至85℃）、振動、使用壽命有嚴格的車規級要求，濾光片必須通過AEC-Q102認證，并在寬溫域內保持光學性能穩定。

4.消費電子與便攜設備

便攜式PM2.5檢測儀、智能手表/手環（部分型號已集成空氣質量檢測功能）、掃地機器人的環境感知模塊等。這類應用對濾光片的體積、集成度、成本有更苛刻的要求，同時需兼顧功耗與響應速度。

5.智慧城市與物聯網

部署于城市各個角落的物聯網空氣質量傳感器節點，用于構建城市級空氣監測網絡。這類應用對低功耗、長期免維護性及無線傳輸穩定性有特殊要求，濾光片作為傳感器核心元件，其長期可靠性直接影響整個網絡的運維成本。

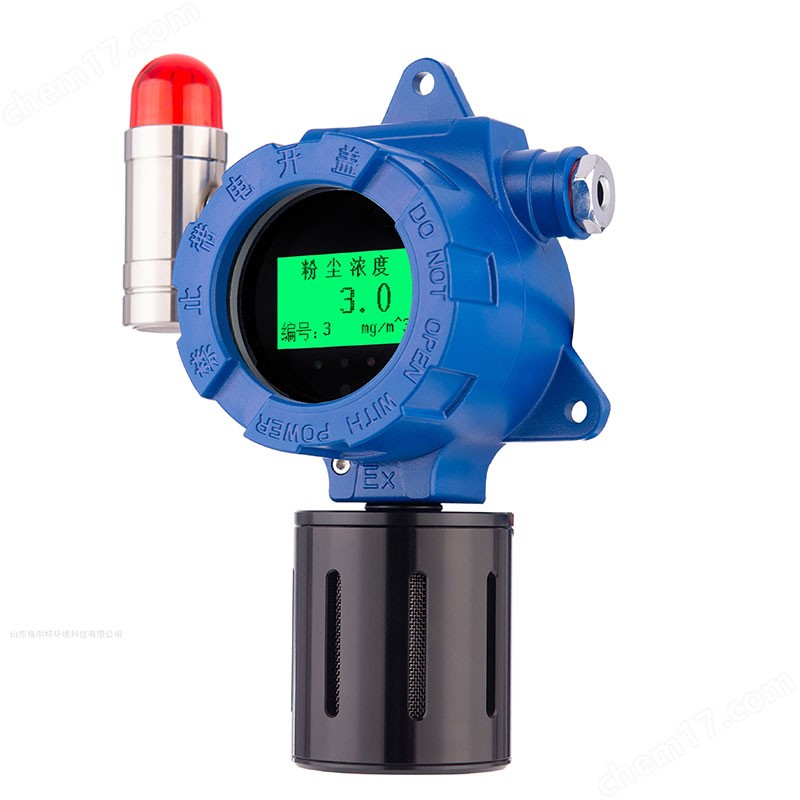

（粉塵濃度探測器-圖源山東格爾特）

五、技術發展趨勢

隨著各行業對“精準感知”的要求不斷提高，粉塵傳感器中的濾光片正向以下幾個方向演進：

更高集成度：將濾光片與光電二極管封裝為一體，形成模塊化的光接收器件，減少裝配誤差，提升量產一致性。在便攜設備和汽車應用中，這一趨勢尤為明顯。

更窄帶寬與溫漂匹配：配合更穩定的激光器及溫漂補償設計，采用帶寬更窄的濾光片，進一步提升抗環境光能力，支持傳感器在極端溫度場景下保持穩定輸出。

車規級與工業級標準普及：隨著傳感器從消費電子向汽車、工業領域滲透，對濾光片的可靠性認證要求正從消費電子級向車規級（AEC-Q102）和工業級標準升級。

多功能集成：部分多通道傳感器開始集成多種波長的濾光片，用于區分不同粒徑的顆粒物，甚至識別花粉、塵螨等過敏原物質，推動空氣質量監測向精細化、多維化方向發展。

從家庭到工廠，從城市到汽車，粉塵傳感器正成為我們感知空氣質量的“神經末梢”。而在這枚小小的傳感器內部，濾光片以其精準的光學篩選能力，為測量數據筑起一道堅實的屏障。不同應用場景對濾光片的技術要求呈現顯著的分級特征——家電級側重成本與基礎性能，工業級強調可靠性與環境適應性，車規級則追求全生命周期穩定性。在未來，隨著空氣質量監測向更廣泛、更精細的方向發展，濾光片這一關鍵光學元件，將繼續在更小的體積、更嚴苛的環境中，發揮不可替代的核心作用。
