濾光片是光學系統中的關鍵元件，用于選擇性地透射或反射特定波長的光。其性能取決于基材的加工質量，尤其是倒角和邊緣加工。倒角（即邊緣的斜面加工）和邊緣處理旨在減少應力集中、防止崩邊、改善機械強度和光學性能。然而，這一過程面臨諸多挑戰，直接影響后續鍍膜工藝和濾光片的最終性能。下面我們將詳細分析濾光片基材倒角和邊緣加工的難度、對鍍膜的影響，并提出常規性應用建議，以符合光學加工標準，適用于大多數光學加工產線。

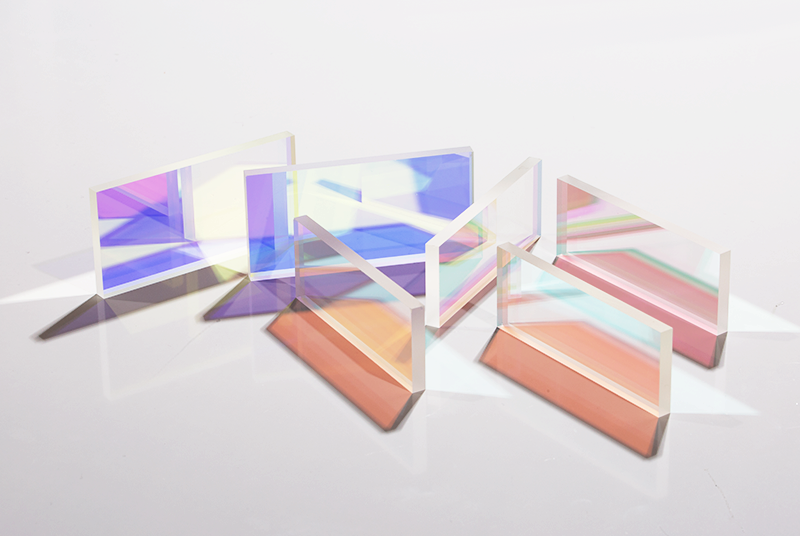

（激埃特原創圖）

一、倒角和邊緣加工的難度分析

濾光片基材通常由光學玻璃、晶體或陶瓷材料制成，這些材料具有高硬度、脆性大、對加工精度要求極高等特點。倒角和邊緣加工的主要難度包括：

1.材料脆性導致的崩邊和微裂紋

光學材料在機械加工時易發生脆性斷裂，尤其是在邊緣區域。倒角過程中，切削力或研磨壓力可能引發微裂紋或崩邊（邊緣缺損），這些缺陷在后續處理中會擴展，影響基材的機械強度。

困難點：崩邊尺寸控制、微裂紋檢測和預防。例如，在硬質玻璃如熔融石英或BK7上，倒角角度小于30°時，崩邊風險顯著增加。

2.高精度和一致性要求

倒角尺寸（如寬度、角度）和邊緣輪廓需嚴格符合設計規范，通常公差在±0.1 mm以內，角度公差在±1°以內。批量生產中，保持每個基材的一致性是一大挑戰。

困難點：加工設備精度、工具磨損、操作員技能差異。不一致的倒角會導致裝配問題或光學像差。

3.表面質量和光滑度

邊緣需要達到光學級光滑度（表面粗糙度Ra ≤ 0.1 μm），以減少光散射和應力集中。但傳統機械加工易留下刀痕或毛刺。

困難點：拋光難度高，尤其是小尺寸或復雜形狀基材。粗糙邊緣會散射雜散光，降低濾光片的對比度和信噪比。

4.熱應力和機械應力

加工過程中產生的熱應力（如摩擦熱）和機械應力可能導致基材變形或殘余應力，影響光學平整度。

困難點：冷卻控制、加工參數優化。例如，高速研磨時局部升溫可導致玻璃微晶化。

5.清潔和污染控制

邊緣加工產生的碎屑或冷卻劑殘留可能污染基材表面，影響后續鍍膜附著力。

困難點：清潔工序復雜，尤其對于多孔或涂層材料。

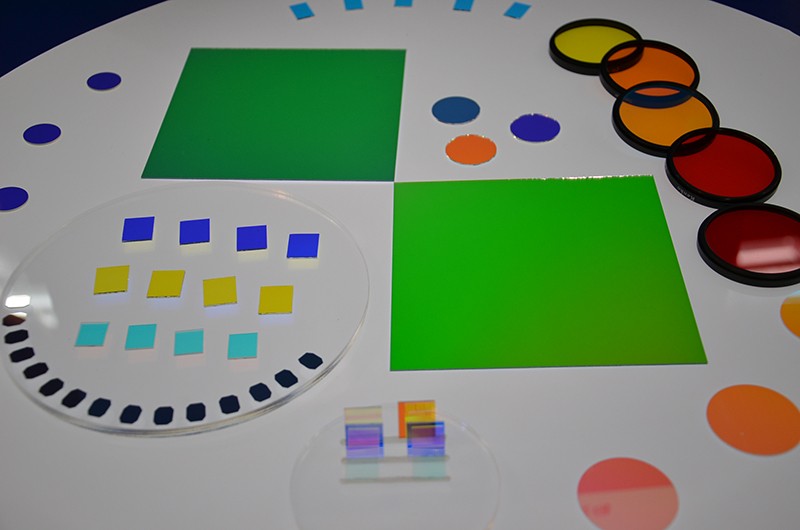

（激埃特原創圖2）

二、對鍍膜的實際影響變化

倒角和邊緣加工質量直接決定鍍膜層的均勻性、附著力和耐久性，進而影響濾光片的光學性能。主要影響包括：

1.膜層均勻性下降

邊緣缺陷（如崩邊或毛刺）會導致鍍膜時膜厚分布不均。在物理氣相沉積（PVD）或化學氣相沉積（CVD）過程中，邊緣處的電場或氣流異常，造成膜層過厚或過薄。

實際影響：中心波長偏移、帶寬變化、透射率降低。例如，在帶通濾光片中，邊緣不均勻性可能引起通帶波紋或旁瓣升高。

2.膜層附著力減弱

尖銳邊緣或微裂紋處應力集中，使膜層易于剝落或龜裂。在熱循環或機械振動下，膜層壽命縮短。

實際影響：鍍膜后出現“邊緣效應”（膜層從邊緣開始脫落），降低濾光片的可靠性和環境適應性。

3.散射和雜散光增加

粗糙邊緣充當散射中心，將入射光散射到非期望方向，增加系統雜散光。

實際影響：濾光片對比度下降，信噪比降低。尤其在成像系統中，導致圖像模糊或背景噪聲。

4.應力誘導性能退化

加工殘余應力與膜層應力疊加，可能引起基材彎曲或膜層裂紋，改變光學路徑。

實際影響：濾光片光譜特性漂移，長期穩定性變差。

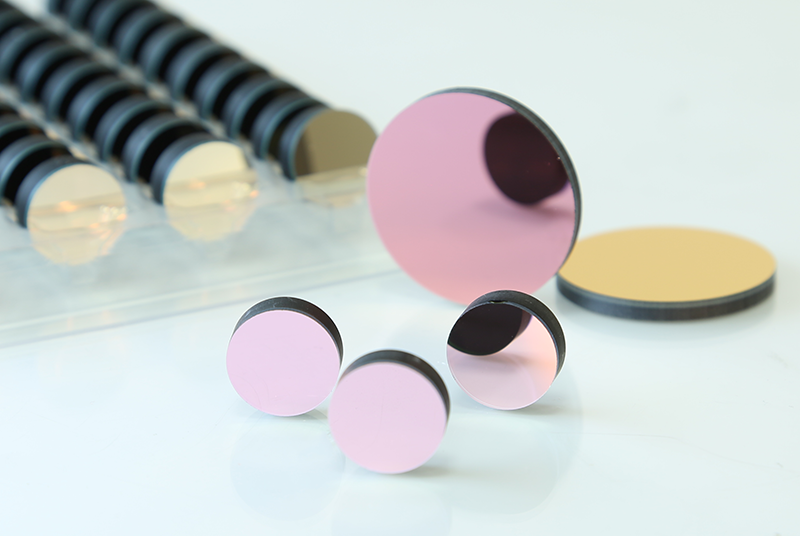

（激埃特原創圖3）

三、可行性解決方案

針對上述難度和影響，結合光學加工標準（如ISO 10110、MIL-PRF-13830），提出以下可行性方案。這些方案適用于大多數光學加工產線，無需重大設備升級，注重工藝優化和質量控制。

1.優化倒角加工工藝

采用高精度倒角機：使用數控（CNC）倒角設備，配備金剛石或CBN（立方氮化硼）工具，確保倒角尺寸和角度一致性。加工參數應精確控制：進給率≤0.1 mm/rev，主軸轉速≥5000 rpm，以減少切削力。

漸進式加工：分粗磨和精磨兩步進行。粗磨使用較粗磨料（如#400金剛石砂輪）快速成形，精磨使用細磨料（如#2000砂輪）拋光邊緣，降低崩邊風險。

冷卻與潤滑：使用水基冷卻劑或?qū)Ｓ霉鈱W(xué)加工液，有效控制溫度和碎屑。冷卻劑流量應充足（≥5 L/min），并定期過濾以保持清潔。

2.邊緣后處理技術

化學拋光：對于玻璃基材，采用氫氟酸（HF）基溶液進行邊緣腐蝕，消除微裂紋并獲得光滑表面。濃度和時間需優化（例如，HF:NH4F =1:5，浸泡時間30-60秒），避免過度腐蝕。

 火焰拋光：對于某些玻璃類型，使用氫氧焰快速加熱邊緣，使表面熔融光滑。此法適用于大批量生產，但需嚴格控制溫度以防變形。

機械拋光：使用軟質拋光輪（如聚氨酯或毛氈）與氧化鈰或二氧化硅拋光液，對邊緣進行最終拋光。拋光壓力應低于0.1 MPa，時間1-2分鐘。

3.質量控制與檢測

自動光學檢測：集成CCD相機或激光掃描系統，在線檢測倒角尺寸和邊緣缺陷。例如，使用圖像處理軟件測量崩邊尺寸，閾值設定為≤50 μm。

應力分析：采用偏光鏡或數字散斑干涉儀檢測殘余應力，確保邊緣區域應力低于材料屈服強度（如玻璃≤10 MPa）。

清潔流程：增加超聲波清洗步驟（使用去離子水和中性洗滌劑）， followed by 干燥（氮?dú)獯祾撸?，確保無殘留。

4.鍍膜前預處理

邊緣鈍化：在鍍膜前，對邊緣進行輕度噴砂或化學處理，增加膜層附著力。例如，使用氧化鋁微粉（粒徑≤10 μm）噴砂，壓力0.2-0.5 bar。

膜層設計優化：在鍍膜工藝中，采用漸變膜層或補償設計，減少邊緣效應。例如，在邊緣區域增加過渡層（如SiO2），以緩解應力。

5.培訓與標準化

操作員培訓：定期進行技能培訓，強調加工參數控制和缺陷識別。

工藝文檔化：建立標準作業程序（SOP），包括加工參數、檢測標準和維護計劃，確保生產線一致性。

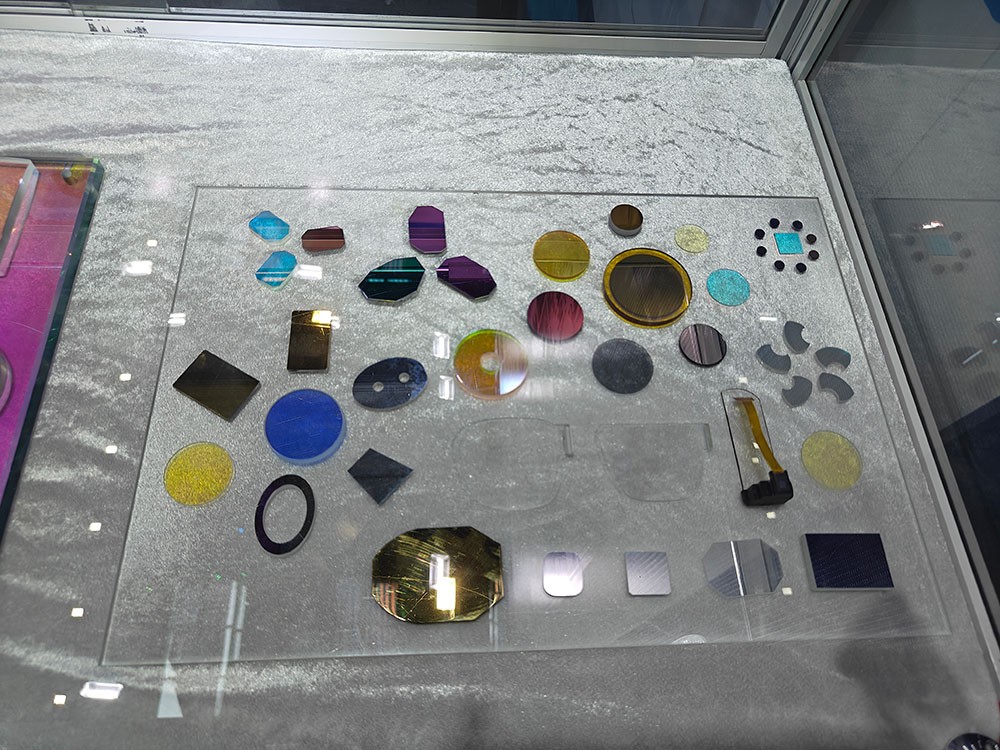

（激埃特往期圖）

濾光片基材的倒角和邊緣加工是光學制造中的關鍵環節，其質量直接影響到鍍膜性能和產品可靠性。通過分析難度點（如崩邊、精度控制、應力管理）和對鍍膜的影響（如膜層均勻性、附著力），本文提出了可行的解決方案，包括工藝優化、后處理、質量控制和預處理。這些方案基于光學加工標準，適用于大多數產線，能有效提升濾光片性能并降低廢品率。未來，隨著自動化技術和新材料的發展，倒角和邊緣加工將進一步向高精度、高效率方向演進。
