在家庭醫療和臨床監護中，脈搏血氧儀已成為不可或缺的設備。它以其無創、便捷的方式，為我們實時揭示著血液中的血氧飽和度（SpO?）這一關鍵生命體征。然而，許多人可能不知道，在這個小巧設備的核心，有一組“看不見的守護者”——濾光片，它們是實現精準測量的光學基石。

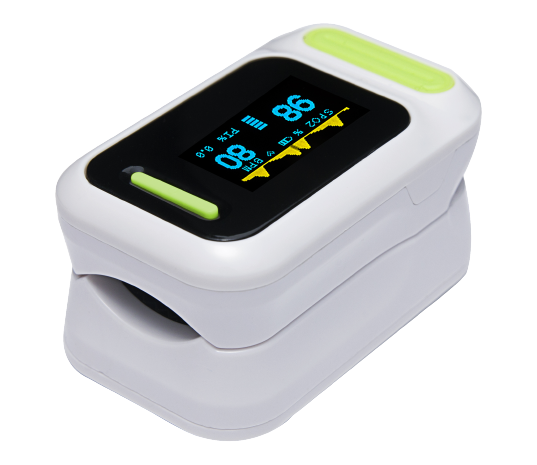

（圖源網絡，侵刪）

一、 脈搏血氧儀簡介與光學原理

脈搏血氧儀是一種通過光電手段無創監測動脈血氧飽和度和脈搏率的醫療設備。它通常以指夾式、腕式或貼片式的形態出現，其核心部件包括：光源（LED）、光電探測器、信號處理電路以及我們今天的主角——濾光片。測量原理是基于朗伯-比爾定律。簡單來說，當一束光穿過某種介質時，其被吸收的程度與介質的濃度和厚度成正比。

在人體組織中，血液對光的吸收能力會因血紅蛋白的含氧狀態而異：

氧合血紅蛋白：對660nm的紅光吸收較弱，對940nm的紅外光吸收較強。

還原血紅蛋白：對660nm的紅光吸收較強，對940nm的紅外光吸收較弱。

脈搏血氧儀正是利用了這種吸收特性的差異。設備會使用兩顆LED，分別發出~660nm的紅光和~940nm的紅外光，交替照射指尖（或其它測量部位）。光線穿過組織后，被另一側的光電探測器接收。

關鍵信號：脈搏與“交流/直流”分量

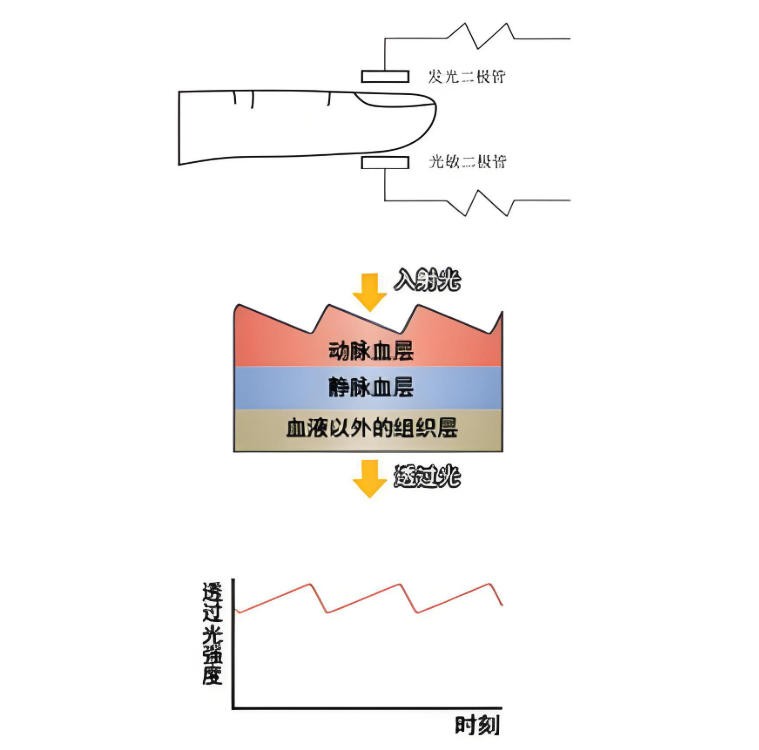

探測器接收到的光強信號包含兩個部分：

直流分量：代表被皮膚、肌肉、靜脈血和非搏動性動脈血等組織恒定吸收后的光強。這部分信號較強，但變化緩慢。

交流分量：代表由于心臟搏動導致的動脈血管周期性舒縮所引起的吸收變化。這部分信號很微弱，疊加在直流信號之上。

通過提取這兩種光（紅光和紅外光）的交流分量與直流分量的比值（AC/DC），我們可以消除組織厚度、膚色等靜態因素的干擾，最終通過經驗公式計算出動脈血氧飽和度。

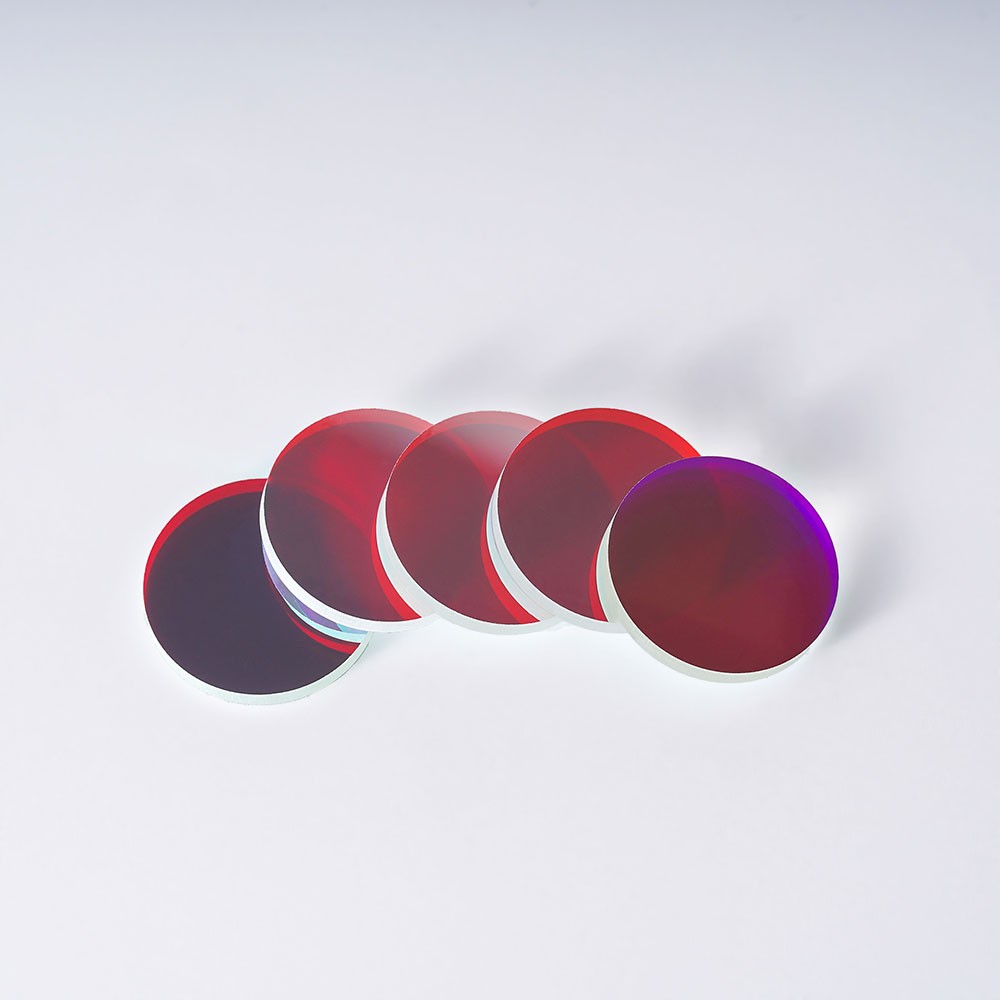

（NBP660窄帶濾光片）

二、濾光片：精準測量的守護神

在上述原理中，一個核心前提是：探測器必須能清晰、準確地分辨出哪些是紅光信號，哪些是紅外光信號。然而，現實情況遠比理想模型復雜，這正是濾光片大顯身手的地方。

1. 為什么必須使用濾光片？

光源的非理想性：血氧儀使用的LED并非只發出單一波長的純光，其發光光譜具有一定的半高寬，即它發出的光是以目標波長（如660nm）為中心的一個波段。如果沒有濾光片，紅光LED發出的光會“污染”紅外光的測量通道，反之亦然。

探測器的“色盲”特性：光電探測器（如光電二極管）本質上是“色盲”的，它只能響應光子的總能量或總強度，但無法區分這些光子是來自660nm還是940nm。

環境光的強烈干擾：室內燈光、太陽光等環境光覆蓋了從紫外到紅外的廣闊光譜，其強度可能遠超血氧儀自身發出的微弱信號。若不加以濾除，探測器將完全被環境光“淹沒”，無法進行有效測量。

2. 濾光片在系統中的工作方式

為了解決上述問題，濾光片通常以兩種方式集成在系統中：

a) 在探測器端使用（主流且更有效的方法）
這是最經典和精密的方案。在光電探測器前方，會安裝一個微型濾光輪，輪上嵌有兩片關鍵的窄帶干涉濾光片：

660nm窄帶帶通濾光片

940nm窄帶帶通濾光片

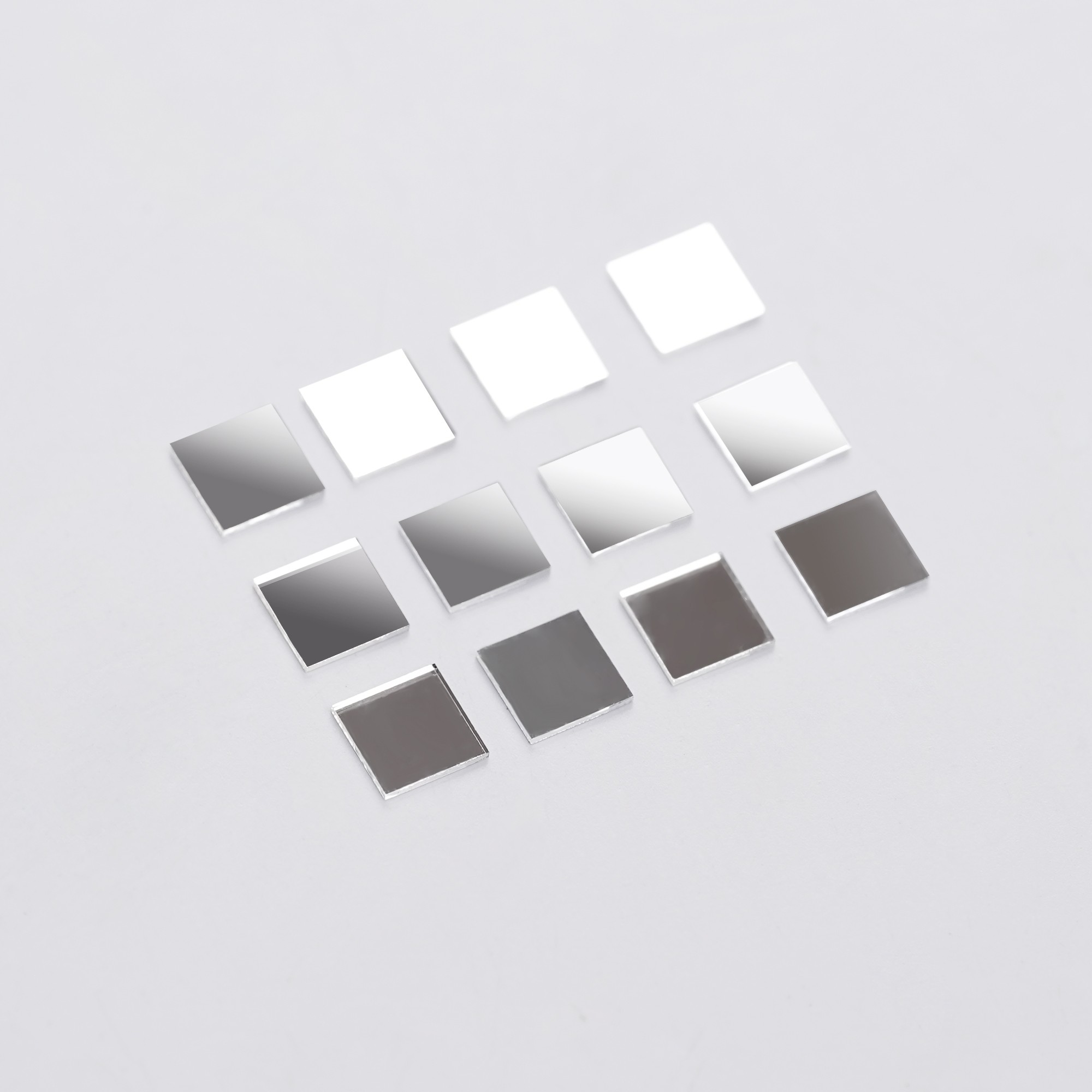

（NBP940窄帶濾光片）

系統控制濾光輪高速旋轉，使得探測器在極短的時間間隔內，依次只接收：

透過660nm濾光片的光（包含透射的660nm信號 + 環境光中的660nm成分）

透過940nm濾光片的光（包含透射的940nm信號 + 環境光中的940nm成分）

（部分設計會包含一個不透光區，用于測量純環境光本底）

通過這種時序分離技術，信號處理器可以：

精確分離出純凈的紅光信號和紅外光信號。

實時扣除環境光的干擾，從而計算出準確的AC/DC比值。

b) 在光源端使用
也可以在LED的發光表面直接貼裝或鍍上相應的窄帶濾光片，從源頭上“凈化”光源，使其發出的光波段更窄、更純凈，減少兩種光源之間的串擾。

三、 濾光片的核心參數規格分析

對于脈搏血氧儀而言，濾光片的性能直接決定了測量的準確性和可靠性。以下是其關鍵的參數規格：

1. 中心波長：濾光片透光率最高的峰值波長，血氧儀的設計波長一般為660nm ± 2nm 和 940nm ± 5nm。任何偏差都會直接導致吸收系數計算的錯誤，從而影響SpO?讀數。940nm波段由于處于水的吸收峰附近，允許的公差通常稍寬。

2. 半高寬：透射譜峰值高度一半處所對應的波長寬度。它代表了濾光片的“顏色純度”，血氧儀半高寬要求在10nm ~ 15nm以內。一個窄的半高寬能有效隔離660nm和940nm兩個通道，防止信號串擾，并抑制環境光中非目標波段的影響。

3. 峰值透射率：在中心波長處的最大透光效率。這個值越高越好，通常要求>85%，高性能濾光片可達95%以上。高透射率意味著更多的信號光能到達探測器，從而提升信噪比，讓微弱的脈搏信號（交流分量）更容易被檢測到。

4. 截止范圍與截止深度：濾光片需要阻擋的光譜范圍（截止范圍）及其阻擋能力（截止深度，通常用光密度OD值表示）。在非通帶范圍內，特別是另一個LED的波段（例如，660nm濾光片需要強力截止800nm-1000nm的紅外光），需要有極深的截止度，通常要求OD > 4（即透射率 < 0.01%）。這是防止通道串擾的最關鍵保障。

5. 角度特性：入射光線角度變化對濾光片中心波長和透射率的影響。由于光路設計，光線可能非垂直入射。優質濾光片應具有較小的中心波長漂移，確保在不同角度下性能穩定。

6. 基材與鍍膜：通常采用光學玻璃或石英玻璃作為基材，通過干涉鍍膜技術制作。鍍膜的質量決定了濾光片的耐久性、穩定性和光學性能。

脈搏血氧儀看似簡單的“一夾一測”背后，蘊藏著精妙的光學設計和材料科學。濾光片作為其中的關鍵分光元件，如同一位技藝高超的指揮家，將混雜的光信號梳理得井井有條，確保了紅光與紅外光兩個“聲部”的純凈與和諧。對其核心參數的深刻理解與嚴格把控，是設計和制造出高性能、高可靠性血氧儀產品的根本前提。在追求更高精度和更小體積的穿戴式醫療設備趨勢下，濾光片的性能優化與集成創新將繼續扮演至關重要的角色。
