甲烷（CH?）作為天然氣的主要成分，同時也是重要的溫室氣體（增溫潛勢為CO?的28倍），其泄漏檢測在工業安全、環境保護及能源輸送領域具有關鍵意義。現階段，紅外激光甲烷遙測儀已發展為燃?xì)庋矙z、油氣開采、垃圾填埋場監測等場景的主流設備。光學鏡片作為該儀器的核心組件，直接影響激光傳輸效率、探測靈敏度及環境適應性。

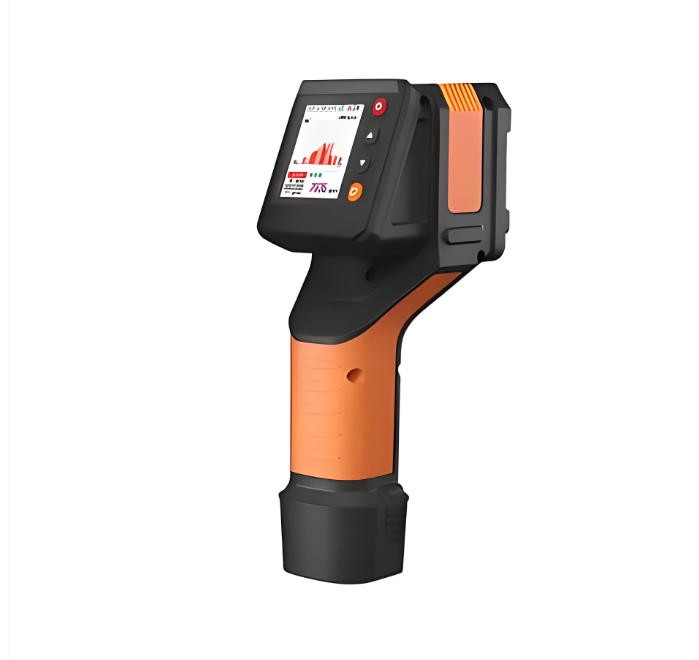

（圖源網絡，侵刪）

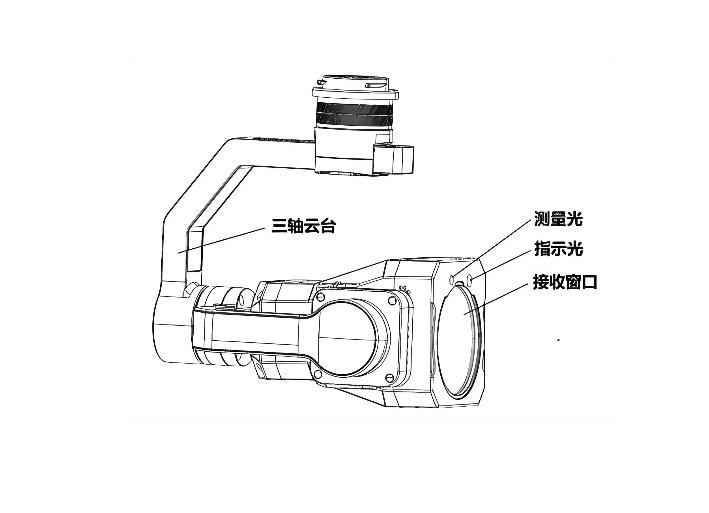

一、紅外激光甲烷遙測儀工作原理

當前商用紅外激光甲烷遙測儀普遍采用可調諧二極管激光吸收光譜技術。核心原理如下：

激光發射：半導體激光器發出特定波長的紅外激光（通常為1653.7 nm或1654.1 nm，對應甲烷的ν?基頻吸收峰），通過光學準直鏡片形成平行光束射向目標區域（如管道法蘭、氣罐表面或大氣路徑）。

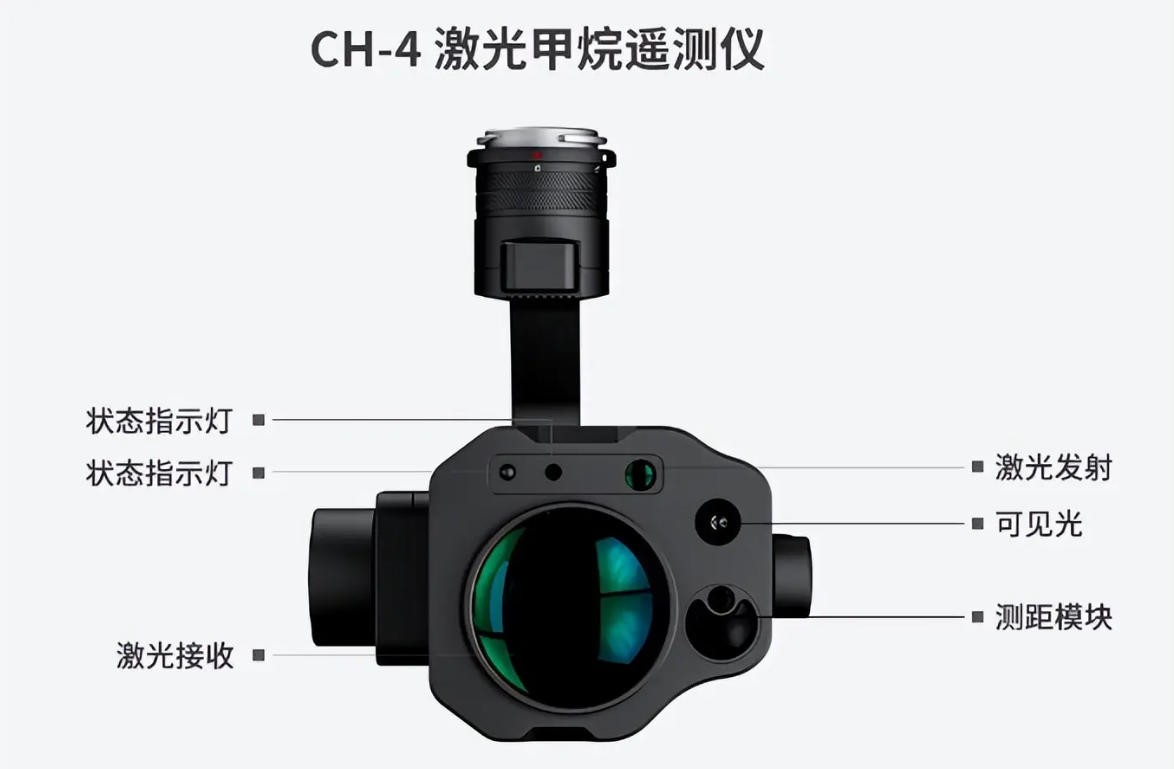

（CH-4激光甲烷遙測儀）

光譜吸收：若光路中存在甲烷分子，激光能量被選擇性吸收，遵循朗伯-比爾定律。吸收強度與甲烷濃度及光程長度的乘積成正比。

信號接收與解析：被目標反射或漫散射回的激光經接收光學系統（匯聚鏡片、濾光片）聚焦于光電探測器。通過二次諧波檢測（WMS-2f）或直接吸收法提取吸收信號，反演甲烷柱濃度（單位：ppm·m）。

與傳統點式探測器相比，遙測儀無需接觸氣源，可在數十米外實現快速掃描，響應時間低于0.1秒。

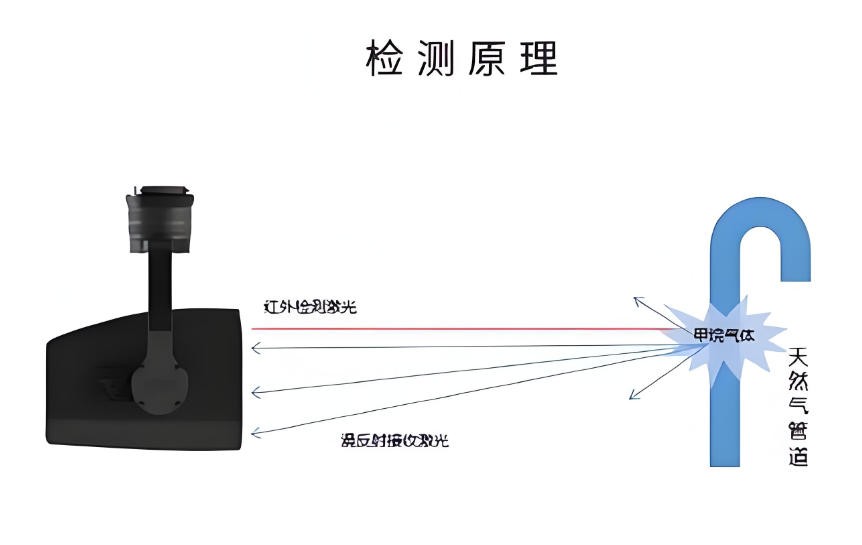

（紅外激光甲烷遙測儀檢測原理）

二、紅外激光甲烷遙測儀中涉及的光學鏡片分析

根據光路功能，光學鏡片系統分為發射光路、接收光路及參考光路三部分，各類鏡片的技術要求如下：

2.1 準直鏡片（發射端）

功能：將激光器發出的發散光束（通常發散角為10°~30°）整形為低發散角（<1 mrad）的準直光束，實現遠距離傳輸。

材料選擇：常用硫系玻璃（如Ge??As??Se??）或硒化鋅。硫系玻璃在1.5~2.0 μm波段透過率>65%，且熱膨脹系數與金屬鏡筒匹配性好，適應-40℃~70℃的工業環境。鍺材料因在1.65 μm處吸收系數較高（約0.1 cm?1），現已較少用于近紅外波段。

鏡片類型：非球面模壓鏡片。非球面設計可校正球差，將光斑能量集中度提高到85%以上（傳統球面鏡僅為60%~70%）。2025年后主流產品已采用衍射光學元件混合非球面，進一步抑制色差。

鍍膜要求：增透膜，中心波長1654 nm處反射率<0.5%，帶寬覆蓋1630~1680 nm。常用四層膜系（如Y?O?/ZnS/SiO?復合膜）。

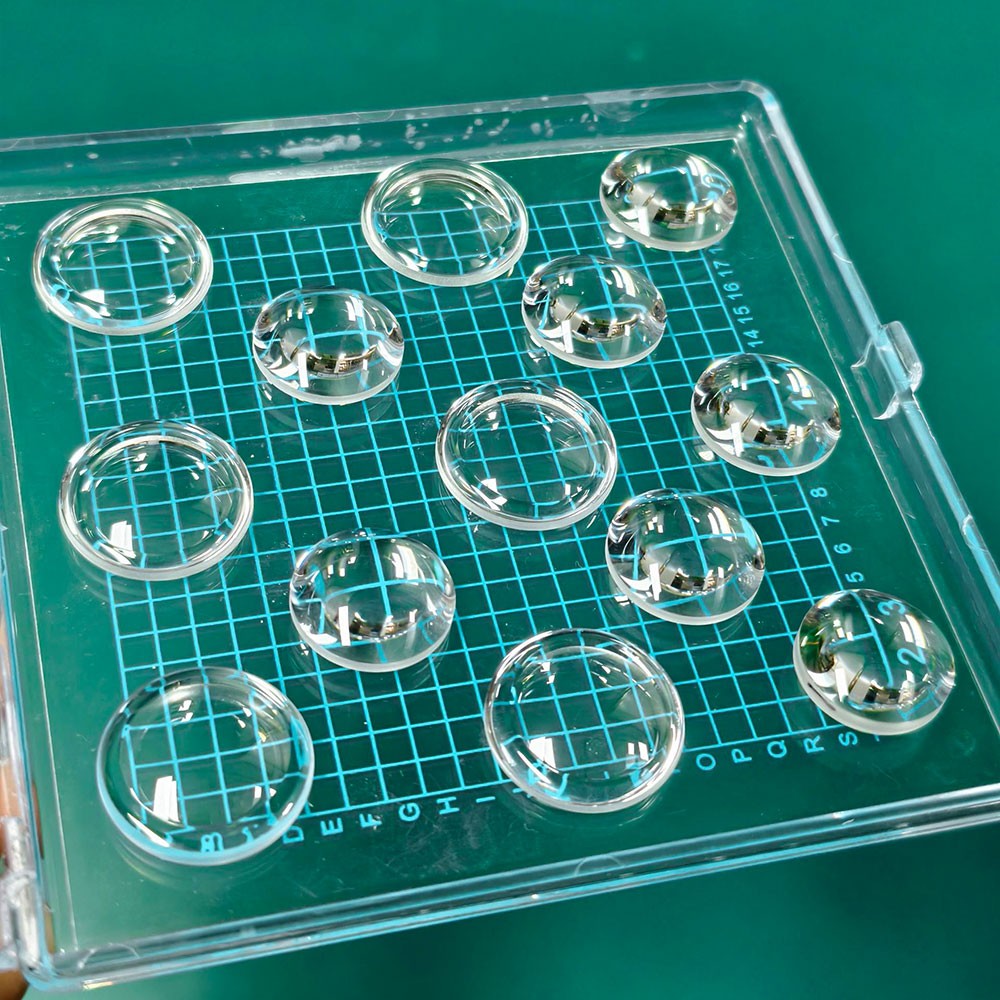

（非球面透鏡）

2.2 接收匯聚鏡片

功能：收集從目標返回的微弱散射光（通常僅為發射功率的10??~10??倍），聚焦至探測器光敏面。

設計挑戰：接收光信號極弱，需最大化光通量。當前多采用雙膠合消色差透鏡或離軸拋物面反射鏡。

雙膠合透鏡（如BK7/SF11組合）在1.65 μm處色差校正后，焦移<20 μm，成本適中。

離軸拋物面鏡無中心遮擋，聚光效率可達90%以上，但加工成本高，常見于高端防爆型遙測儀。

孔徑要求：有效口徑通常為25~50 mm?？趶皆龃罂商嵘饽芰?，但會導致整機重量增加（2026年輕量化趨勢下，部分產品采用碳纖維增強鏡筒配合非球面薄型鏡片，厚度減至3 mm）。

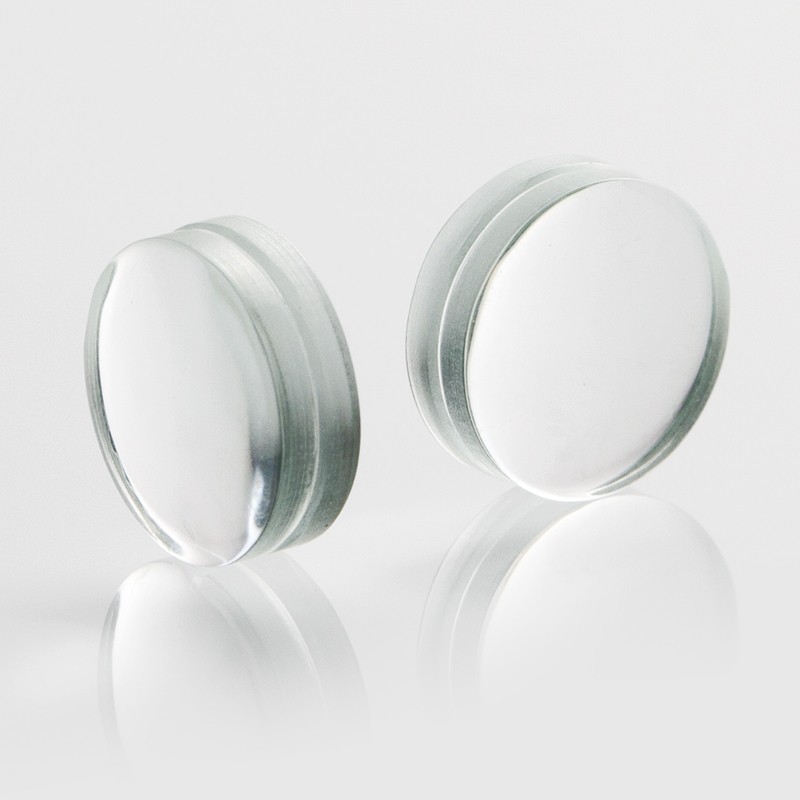

（雙膠合透鏡）

2.3 濾光片

功能：抑制環境背景光（太陽光、燈光等）干擾，僅允許甲烷吸收波段附近的光通過。

技術指標：中心波長1654 nm，半高寬（FWHM）為10±2 nm，峰值透過率>90%，截止深度OD4（即透射率<0.01%）@800~1600 nm及1700~2500 nm。

制備工藝：離子束濺射沉積硬質介質膜（Ta?O?/SiO?疊層），膜層硬度>5 GPa，抗劃傷能力優于傳統電子束蒸鍍膜。部分產品采用可調諧濾光片（液晶可調或聲光可調），但響應速度較慢（ms級），尚未大規模普及。

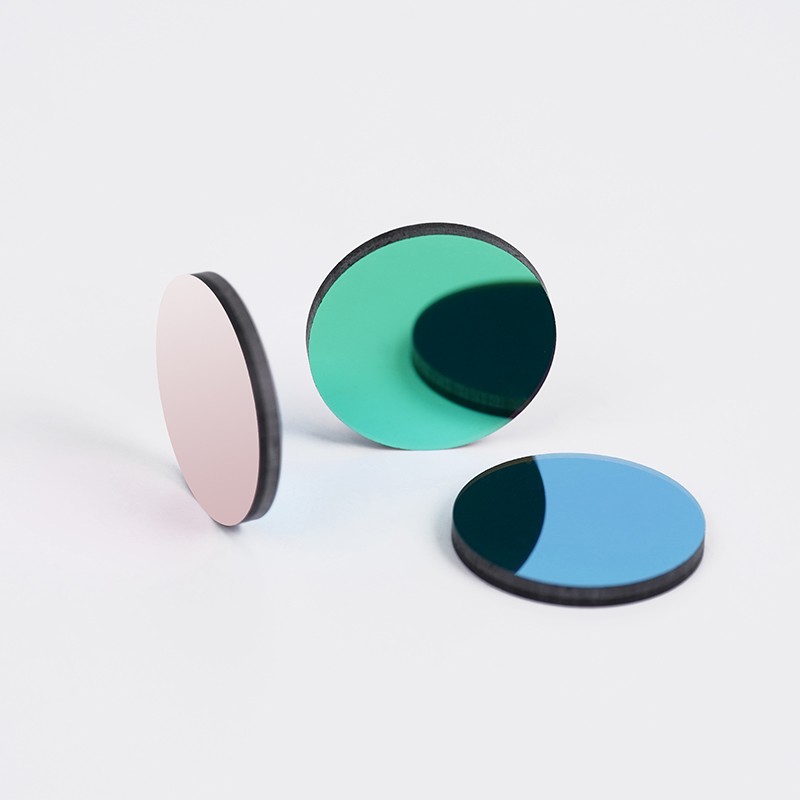

（NBP1654窄帶濾光片）

2.4 分束鏡與參考?xì)馐溢R片

功能：分束鏡將激光器出射光的1%~5%引入內置密封參考?xì)馐遥▋?nèi)含已知濃度甲烷），用于實時鎖定激光波長，克服溫度漂移。

材料：分束鏡通常使用氟化鈣或石英玻璃，分光比R:T=95:5（@1654 nm）。參考?xì)馐掖翱谄瑒t采用藍寶石（Al?O?），其機械強度高、化學惰性，且透光范圍0.2~5.5 μm覆蓋近紅外。

特殊要求：窗口片兩側需鍍抗反射膜，避免形成標準具效應（etalon fringes）干擾弱信號檢測。

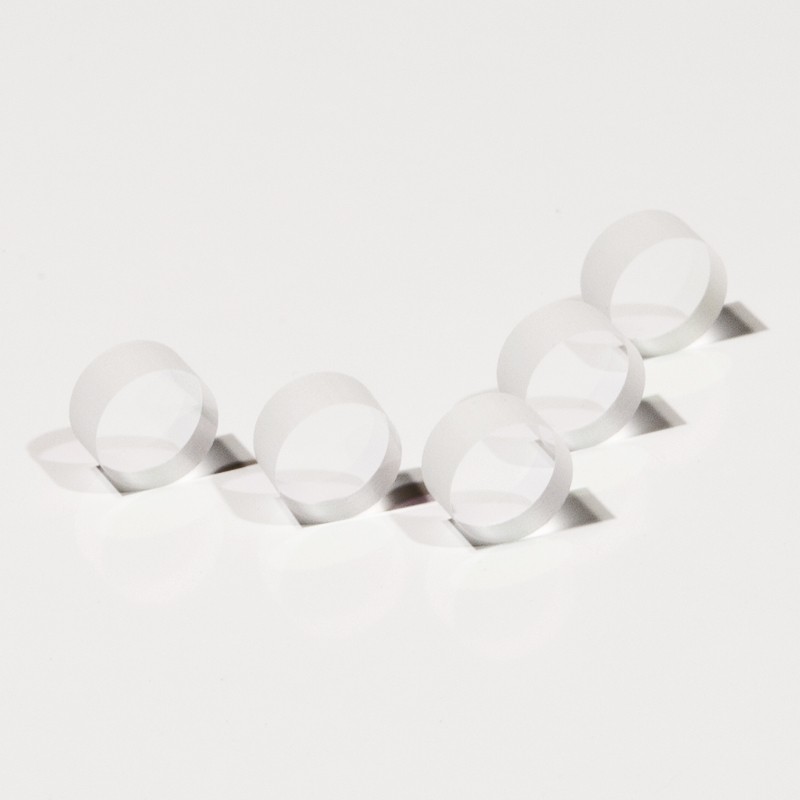

（增透窗口片）

三、波段作用及選擇依據

紅外激光甲烷遙測儀的工作波段直接決定檢測靈敏度和抗干擾能力。當前主流技術聚焦于近紅外1.65 μm和中紅外3.3 μm兩個窗口，二者對比如下：

技術演進：近紅外波段仍占據90%以上商用市場份額，核心驅動力在于InGaAs探測器非制冷小型化（封裝尺寸已縮小至SMD 3 mm×3 mm）和光纖耦合激光器成本下降（1654 nm DFB激光器單價降至50美元以下）。中紅外方案雖靈敏度更高，但因制冷功耗大（典型值5 W以上）、光學鏡片昂貴（硒化鋅透鏡單價>200美元/片），僅用于對檢測下限要求苛刻的防爆型固定式探測器。

此外，部分新近產品探索雙波段融合：以1.65 μm實現快速粗檢，發現異常后自動切換至3.3 μm進行精確定量。但雙波段需要共用光路，對鏡片鍍膜的寬譜增透要求極高（需同時滿足1.65 μm和3.3 μm透過率>95%），目前僅少數廠家（如ABB、漢威科技）推出原型機。

四、光學鏡片的關鍵挑戰與解決方案

環境適應性

問題：室外使用面臨結露、灰塵、溫差（-40℃~70℃）導致的焦距漂移。

方案：采用消熱差設計——選擇熱膨脹系數匹配的鏡片與鏡筒材料（如硫系玻璃搭配因瓦合金鏡筒）；或在光路中嵌入小型電加熱窗，防止鏡片表面結露。

抗反射膜耐用性

問題：紅外增透膜多為軟質材料（如氟化鎂），易被砂塵劃傷。

方案：2024年后主流產品采用類金剛石碳保護層（厚度50~100 nm），硬度達20 GPa，同時保持1.65 μm透過率下降<1%。

雜散光抑制

問題：太陽光直射接收鏡片時，探測器易飽和。

方案：在接收光路中加入窄帶濾光片+陷波濾光片組合；或在鏡片內壁加工鋸齒形螺紋消光紋，表面涂覆高吸收黑化層（如鎳磷合金黑化）。

紅外激光甲烷遙測儀的光學鏡片系統以準直、匯聚、濾波為核心功能，材料上硫系玻璃、硒化鋅及藍寶石各司其職，鍍膜技術則朝著寬譜、耐用、低損耗方向持續演進。截至2026年，近紅外1.65 μm波段憑借探測器非制冷化、光纖兼容性及成本優勢，仍是行業絕對主流；中紅外3.3 μm及雙波段方案在特定高端場景取得突破，但受制于鏡片成本與制冷需求，尚未規?；?。

未來三年內，模壓非球面硫系玻璃鏡片的良率提升和超表面平面光學元件的應用（如基于非晶硅的超透鏡，可替代傳統準直鏡片）將是重要技術增長點。同時，隨著甲烷排放監管政策趨嚴（如2025年歐盟甲烷法規、美國EPA油氣新標準），對光學鏡片的環境耐久性和批量一致性提出更高要求，這將繼續推動精密模壓與自動化鍍膜產線的升級。
