什么是光學鏡片的應力雙折射？
應力雙折射（Stress Birefringence，也稱光彈性效應）是指原本各向同性的透明光學材料（光學玻璃、石英、樹脂、藍寶石等），在受到機械應力（壓、拉、彎、扭）時，其折射率變?yōu)楦飨虍愋浴獙?duì)不同偏振方向的光表現出不同的折射率。簡言之：應力在鏡片內部“誘導”出了雙折射，使一束入射光分解為兩束振動方向互相垂直、傳播速度不同的光（o光和e光）。
一、物理本質：為什么應力會產生雙折射？
在無應力狀態下，光學材料的分子/原子排列無規，電子云分布呈球?qū)ΨQ，各方向極化率相同 → 折射率各向同性。
當外力作用時：
原子間距在應力方向上被壓縮或拉伸，電子云變形。
極化率張量發生變化，沿應力主方向與垂直方向的極化率出現差異。
折射率隨之改變：平行于應力方向的折射率 n∥ 與垂直方向的 n⊥ 產生差值 Δn = n∥ ? n⊥。
Δn 與應力大小成正比，比例系數由材料的應力光學常數（Stress-Optic Coefficient，C）決定：
Δn=C?σΔn=C?σ
其中 σ 為主應力差。
二、產生應力的常見原因（光學鏡片制造與使用中）
加工殘余應力：
1.鏡片磨拋時夾具壓力過大，或真空吸附導致局部變形。
2.光學玻璃退火不徹底，內部熱應力凍結。
3.模壓非球面鏡片（如手機鏡頭樹脂鏡片）注塑冷卻不均。
鍍膜應力：
1.蒸鍍或?yàn)R射光學薄膜（增透膜、高反膜）時，膜層與基底熱膨脹系數不同，膜層本身存在本征應力。
2.多層膜疊加，應力累積可使鏡片彎曲甚至破裂。
安裝與固定應力：
1.鏡片在鏡筒中被壓圈、隔圈或膠水固定，若配合過緊或同心度不佳，產生周向或徑向應力。
2.膠合透鏡（兩片膠合）固化收縮時產生界面應力。
熱應力：使用環境中溫度變化，鏡片與金屬鏡筒熱膨脹失配，產生壓應力或拉應力。

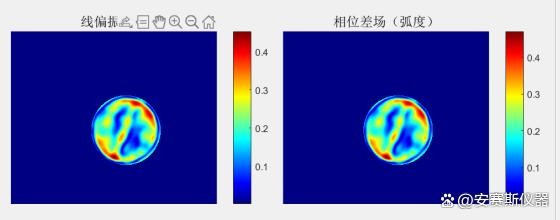

（安賽斯ANS 500應力雙折射儀（樣品測試））

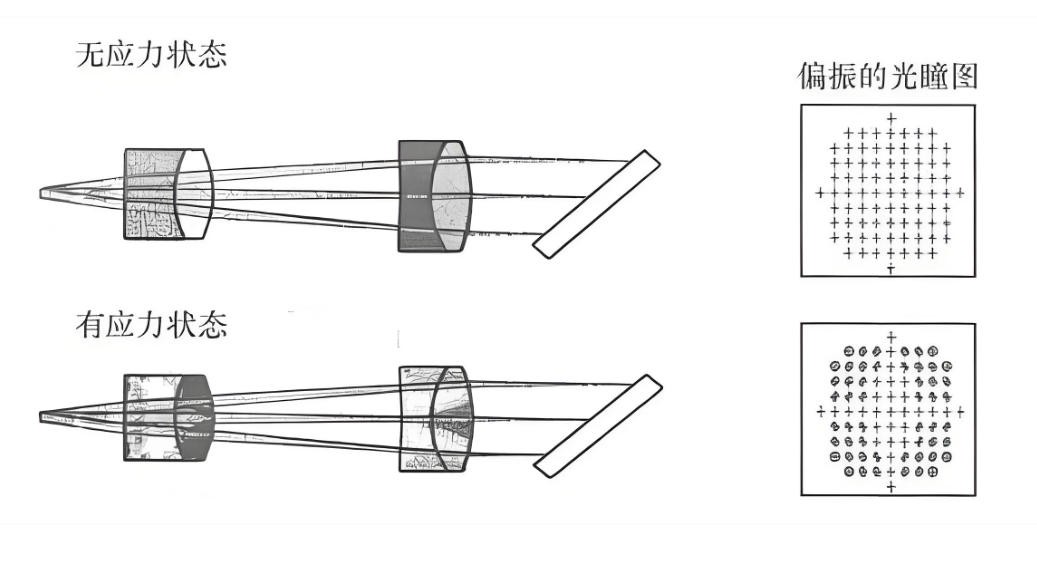

三、應力雙折射對光學系統性能的影響
對于高精度光學系統（激光器、干涉儀、光刻物鏡、天文望遠鏡），應力雙折射是必須嚴格控制的誤差源。
| 影響方面 | 具體表現 |
| 偏振態改變 | 線偏振光通過應力鏡片后變?yōu)闄E圓偏振光，影響偏振敏感元件（如PBS、液晶調制器）。 |
| 波前畸變 | 兩束光的相位差隨空間位置變化，導致出射波面不再是理想球面/平面，降低斯特列爾比。 |
| 透過率波動 | 在窄帶濾光片或激光系統中，應力引起的偏振相關透過率導致光強不穩定。 |
| 干涉測量誤差 | 在斐索、泰曼-格林干涉儀中，鏡片應力會疊加虛假條紋，造成面形測量錯誤。 |
| 成像對比度下降 | 在顯微鏡、光刻物鏡中，應力導致光瞳面偏振不均勻，削弱低頻對比度。 |
| 激光損傷風險 | 應力區吸收率可能升高，成為激光損傷的起始點。 |
四、檢測方法：如何定量或定性測量應力雙折射？
1. 定性檢測：偏光應力儀（光彈儀）
原理：鏡片置于正交偏振片之間，白光照明。無應力時視場全暗；有應力時出現彩色干涉條紋，顏色越豐富、條紋越密，應力越大。
優點：直觀、快速、非破壞。
局限：只能給出應力分布，不能直接讀出差程值。
2. 定量檢測：塞納蒙補償法 / 巴比涅補償器法
使用單色光源（如546nm汞綠線），旋轉檢偏器或補償器測量光程差 δ（nm）。
應力雙折射值：Δn = δ / d，d 為鏡片厚度。
常用標準：ISO 10110-8 規定，光學元件允許的應力雙折射通常要求 Δn < 2~10 nm/cm（取決于等級）。
3. 高精度方法：橢圓偏振測量、光彈調制器
可測到 0.01 nm 的光程差，適用于光刻物鏡、精密激光晶體。

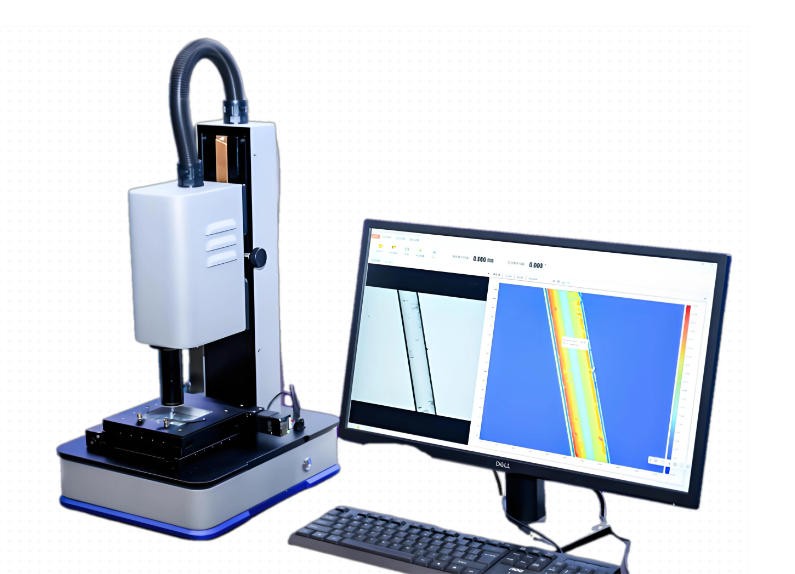

高精度相位差測試儀-圖源網絡
五、工程標準與容許值（參考）
不同應用場景對應力雙折射的要求差異巨大：
| 應用級別 | 允許光程差 (nm/cm) | 典型例子 |
| 普通照明光學 | < 20 nm/cm | 投影儀透鏡、路燈透鏡 |
| 成像光學（相機） | < 10 nm/cm | 單反鏡頭、手機鏡頭 |
| 精密成像（顯微鏡） | < 5 nm/cm | 平場復消色差物鏡 |
| 干涉測量 / 激光 | < 2 nm/cm | 激光擴束鏡、干涉儀參考鏡 |
| 光刻物鏡（DUV） | < 0.5 nm/cm | ASML 光刻投影物鏡 |
六、緩解與消除應力雙折射的工程措施
優化退火工藝：對于光學玻璃，精密退火爐按嚴格降溫曲線處理，消除熱應力。
改進裝卡方式：使用柔性支撐（O型圈、彈性壓圈）、三點或多點浮動支撐，避免過定位。
鍍膜應力匹配：調整膜層工藝參數（溫度、沉積速率），或設計應力補償膜系。
鏡片結構設計：增大厚度/直徑比，避免過薄鏡片；非球面模壓鏡片采用緩冷工藝。
選材：選擇應力光學常數更低的材料（如熔石英 C ≈ 3.5 × 10?12 Pa?1，而普通玻璃約 2.7 × 10?11 Pa?1）。熔石英對應力不敏感。
后期退火：裝配完成后對組件進行低溫退火，釋放裝配應力。
七、常見誤區澄清
誤區1：“應力雙折射只影響偏振光，對非偏振光系統無害?！?/p>
實際上即使是非偏振光，應力也會引入波前畸變，降低分辨率。
誤區2：“只要偏光儀下看不到彩色條紋就說明無應力?！?/p>
定量檢測表明，人眼對顏色的靈敏度有限，Δn < 5 nm/cm 時條紋極淡，但仍可能影響激光系統。
誤區3：“玻璃鏡片比樹脂鏡片應力小?！?/p>
不一定。精密模壓樹脂鏡片（如手機鏡頭）可做到極低應力；而退火不良的玻璃反而應力很大。
光學鏡片的應力雙折射是衡量制造與裝配質量的核心指標之一。它本質上是一種“光彈性效應”，將機械應力轉化為偏振相位延遲。在高能激光、干涉測量、光刻及天文光學中，必須將應力雙折射控制在 nm/cm 量級以下。檢測依靠偏光應力儀與補償法，緩解則需從材料退火、裝卡設計、鍍膜工藝三方面入手。
