干涉濾光片利用光的干涉現象實現對特定波段的選擇性透過或截止。與吸收型濾光片不同，干涉濾光片的光譜特性由膜層的光學厚度和折射率分布決定。因此，干涉效應的數學描述不僅是設計的理論基礎，也是工藝控制的依據。下面我們將從單層薄膜干涉出發，逐步深入到多層膜系的矩陣模型，解析干涉濾光片涉及的各類公式。

一、單層薄膜干涉基礎公式

當光照射到單層薄膜時，在薄膜上下表面產生的兩束反射光（或透射光）會發生干涉。干涉的強弱取決于兩束光之間的光程差。

光程差公式：Δ=2ndcosθ

其中：

Δ —— 光程差；

n —— 薄膜折射率；

d —— 薄膜物理厚度；

θ—— 光在薄膜內部的折射角。

相位差公式：

當相位差δ 為π的奇數倍時，反射光干涉相長（反射增強）；當 δ  為π的偶數倍時，反射光干涉相消（透射增強）。

在垂直入射(θ= 0）情況下，公式簡化為：

該公式揭示了膜層光學厚度 nd與波長λ 之間的直接關系，是理解干涉濾光片光譜響應的基礎。

二、中心波長公式

對于由多個光學厚度為 λ/4 的膜層交替堆疊構成的窄帶濾光片，其中心波長 λc由膜層的光學厚度決定：λc= 2 . (nd)

該公式源自法布里-珀羅（Fabry-Pérot）干涉儀的基本原理。在典型的F-P型濾光片中，間隔層的光學厚度通常為中心波長的整數倍（最常見為 λ/2），即nd = λ/2)，代入整理即得上述公式。

工藝意義：中心波長公式揭示了膜厚控制與光譜精度的直接關聯。在鍍膜過程中，光學厚度的微小偏差將直接導致中心波長的線性漂移。這解釋了為何膜厚監控是干涉濾光片制造中最關鍵的環節——光控法正是基于對這一公式的實時反饋來實現精密控制。

三、多層膜系特征矩陣模型

實際干涉濾光片通常包含數十層甚至上百層薄膜，簡單的雙光束干涉公式已不足以精確描述其光學行為。目前通用的方法是薄膜光學特征矩陣（也稱傳遞矩陣）模型。

單層膜的特征矩陣：

其中：

δj=2π/λ*Nj*dj*cosθj —— 第 j層膜的相位厚度；

Nj= nj - i kj —— 第j層膜的復折射率（kj為消光系數，表征吸收）；

ηj —— 第j層膜的有效光學導納（取決于入射光的偏振態）。

整個膜系的組合特征矩陣：

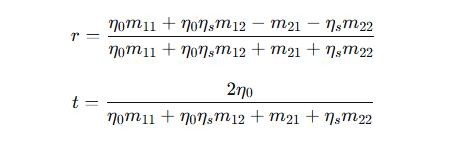

反射系數與透射系數：

設入射介質導納為 η0，基底導納為ηs，則：

透過率與反射率：

該矩陣模型是所有現代光學薄膜設計軟件（如 TFCalc、Essential Macleod、FilmStar）的底層數學基礎，能夠精確模擬任意復雜膜系的光譜特性。

四、法布里-珀羅窄帶濾光片透射率公式

對于常見的法布里-珀羅型窄帶濾光片，其透射率可近似用艾里函數描述：

其中：

Tmax—— 峰值透過率；

F=4R/（1-R）2—— 精細度系數（Finesse coefficient），R為反射膜的反射率；

Φ—— 光在間隔層內往返一次的相位變化。

公式解讀：

反射率 R越高，F(xiàn)值越大，濾光片的帶寬越窄；

相位 Φ由間隔層的光學厚度決定，直接影響中心波長的位置。

該公式直觀地表明：要實現極窄帶寬（如 0.1 nm），必須使反射膜的反射率 R 無限接近 100%，同時將間隔層的厚度控制精度提升至原子級別。

五、公式與工藝的關聯總結

上述公式不僅構成濾光片設計的理論框架，也直接映射到加工工藝的關鍵控制點：

從誤差分析角度看，特征矩陣中對 δ =2π/λ*Nd的偏微分，可用于定量評估厚度偏差對光譜漂移的敏感度，為工藝容差設計提供理論依據。

濾光片光的干涉效應公式體系，從單層薄膜的光程差關系，到多層膜系的矩陣模型，再到窄帶濾光片的透射率解析，構成了一個完整且自洽的理論框架。這一框架不僅支撐著干涉濾光片的膜系設計，更直接指導著鍍膜工藝中膜厚監控、折射率控制、均勻性管理等關鍵環節的實踐。
