三光云臺作為現代光電偵查技術的集大成者，其核心能力源于一套高度復雜的多光譜融合光學系統。下面我們從光學原理出發，深入解析三光云臺中可見光、熱紅外與激光三大通道的光學鏡片設計與應用，揭示其如何通過精密的光學工程實現從“看見”到“認知”的跨越。

（圖源網絡，侵刪）

一、 設計哲學：多光譜融合的光學架構

1.1 核心理念：波段互補與孔徑共享

三光云臺的本質是多傳感器光電復合系統，其光學設計遵循兩大原則：

波段互補：可見光（380-780nm）提供細節與色彩，熱紅外（8-14μm）提供溫度與全天候能力，激光（905/1550nm）提供精確測距與主動照明，三者覆蓋從可見到紅外的完整感知譜系。

孔徑共享：通過先進的分光技術，使多個傳感器共享同一入射孔徑，實現緊湊化、同軸化，保證各通道視場一致，便于多源信息精確融合。

（圖源網絡，侵刪）

1.2 光學鏈總覽

環境信息 → 共形保護窗口 → 分光系統 →

├─ 可見光通道：變焦鏡組+濾光輪 → 可見光傳感器

├─ 熱成像通道：鍺基鏡組+校準機構 → 紅外焦平面陣列

└─ 激光通道：發射/接收鏡組+窄帶濾光片 → 激光探測器

二、 核心組件深度解析

2.1 前端共用窗口：多光譜的第一道關口

材料科學的應用典范：

功能需求：需在0.4-14μm的超寬譜段內保持高透射率，同時具備高強度、耐腐蝕、抗沖擊特性。

主流方案：

化學氣相沉積金剛石（CVD Diamond）：透光波段極寬（從紫外到遠紅外）、硬度最高、熱導率極佳，是理想材料但成本高昂，多用于頂級軍用平臺。

硫化鋅（ZnS）：綜合性能優異，在長波紅外區透射率>70%，是高端裝備主流選擇。

硒化鋅（ZnSe）：長波紅外透射率更高（>90%），但機械強度稍弱，需加保護鍍層。

鍍膜技術：

超寬帶增透膜：采用多達數十層的納米鍍膜，將每個界面的反射損耗降至0.5%以下。

功能化表面處理：疏水/疏油膜確保雨雪自清潔，金剛石類碳（DLC）鍍膜提升抗砂石磨損能力。

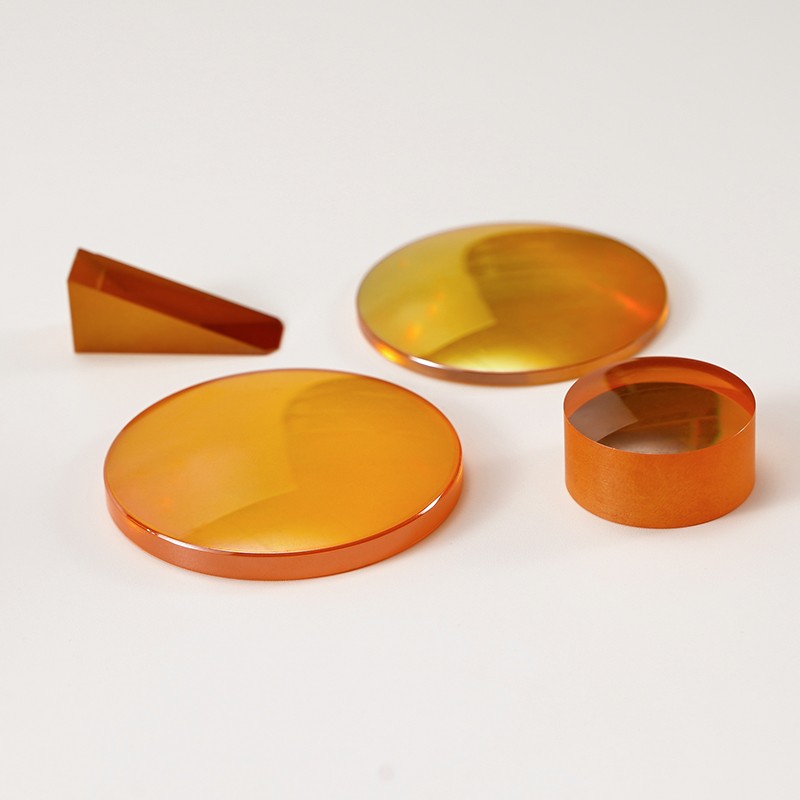

（硒化鋅光學透鏡）

2.2 分光系統：光譜路由的智能分配器

二向色鏡（分色片）的光學魔法：

工作原理：利用光學干涉原理，在基片上鍍制數百層納米級厚度的介質膜，形成對特定波段高反射、對其他波段高透射的特性。

典型配置：

第一級分光：反射8-14μm長波紅外至熱成像通道，透射0.4-1.1μm光線至后續系統。

第二級分光：將可見光與激光/近紅外分離，引導至各自傳感器。

技術挑戰：需在大入射角范圍（云臺轉動時） 內保持分光特性穩定，避免圖像色偏或信號損失。

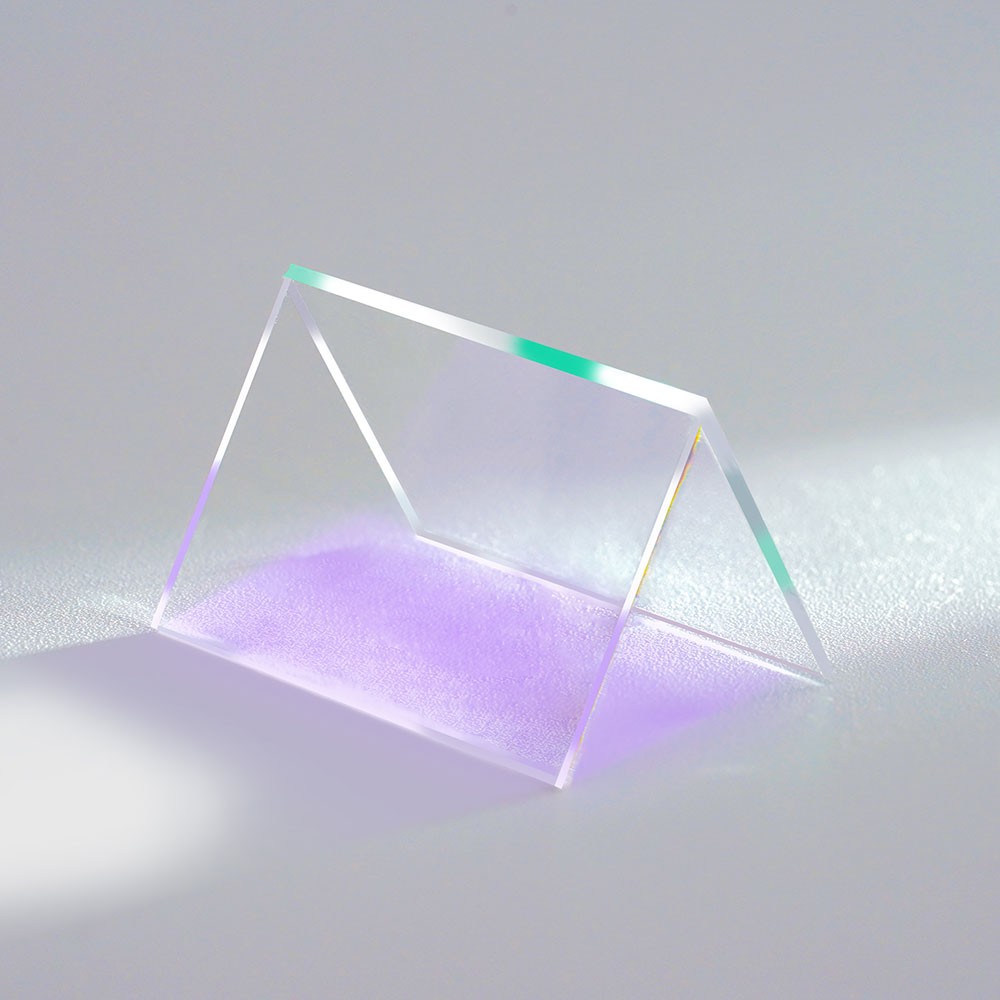

（紫外可見二向色鏡）

2.3 可見光通道：動態偵查的“明眸”

2.3.1 鏡組設計：長焦、高分辨與穩像

變焦光學系統：

結構：采用“機械補償式變焦”設計，包含4-6個獨立移動鏡組，實現20-200倍甚至更高的連續光學變焦。

關鍵技術：

螢石與ED鏡片：消除二級光譜，在長焦端保持卓越的色差控制。

非球面鏡片批量應用：采用玻璃模壓非球面技術，在控制成本的同時有效校正像散和場曲。

內對焦/后對焦設計：對焦時僅移動內部小鏡組，保證前端鏡筒密封性和重心穩定。

光學防抖（OIS）子系統：

移動方式：音圈電機驅動浮動鏡組，進行±0.5°以內的精確偏轉。

協同穩定：與云臺機械增穩形成“快反鏡+平臺穩定”的雙層架構，高頻抖動由OIS抑制，低頻大范圍運動由云臺補償。

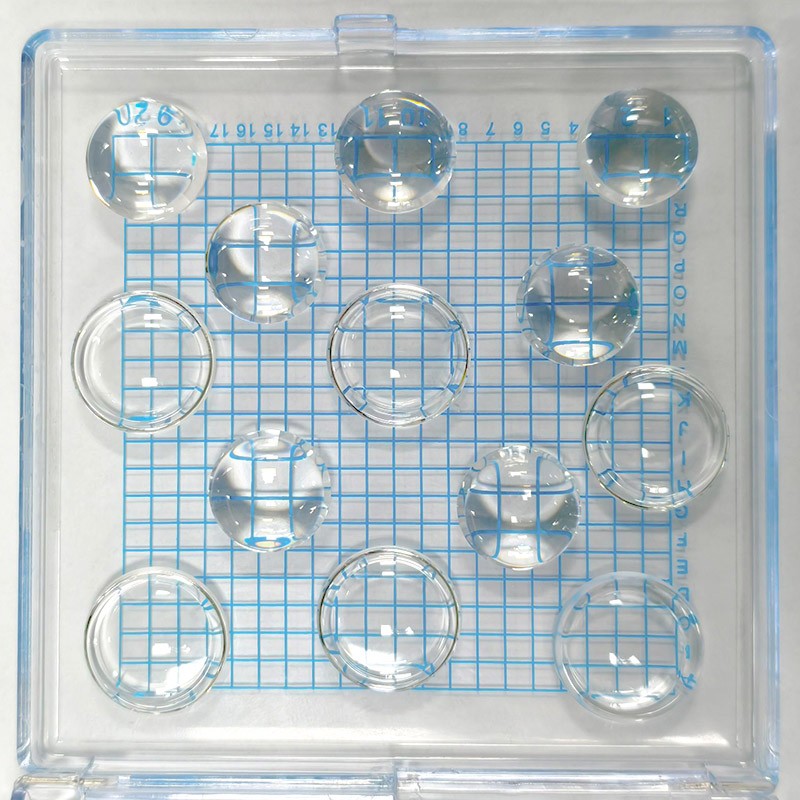

（非球面透鏡）

2.3.2 智能濾光系統

濾光片輪核心配置：

晴天模式：紅外截止濾光片（IRCUT）切入，確保色彩還原準確。

微光模式：IRCUT切出，啟用傳感器在近紅外的量子效率，配合850nm激光照明器，實現夜間主動成像。

窄帶濾光片：如鈉黃光濾片（589nm）用于特定波長觀察，或防激光照射的防護濾片。

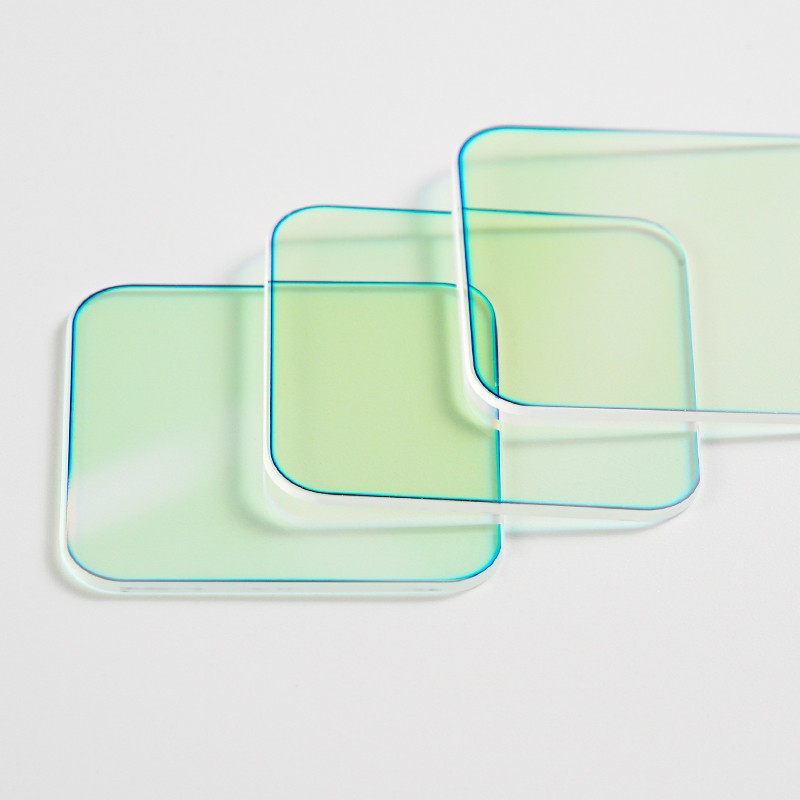

（紅外截止濾光片）

2.4 熱成像通道：溫度感知的“夜眼”

2.4.1 材料革命：紅外光學專屬材料

鍺晶體（Germanium-管控材料）的統治地位：

光學特性：在8-14μm波段折射率約4.0，透射率>45%（鍍膜后>95%）。

加工挑戰：硬脆材料，需金剛石車削成型，表面需鍍制堅固的類金剛石（DLC）保護膜和增透膜。

溫度敏感性：折射率溫度系數高達400×10??/K，是無熱化設計的主要挑戰源。

無熱化設計三大流派：

機械被動式：利用不同熱膨脹系數的結構材料，通過溫度變化自動調整鏡片間距。

光學被動式：組合使用正（如鍺）、負（如AMTIR）溫度系數的鏡片材料，使熱焦距漂移相互抵消。

機械主動式：通過溫度傳感器和微型電機實時調整鏡片位置，精度最高但結構復雜。

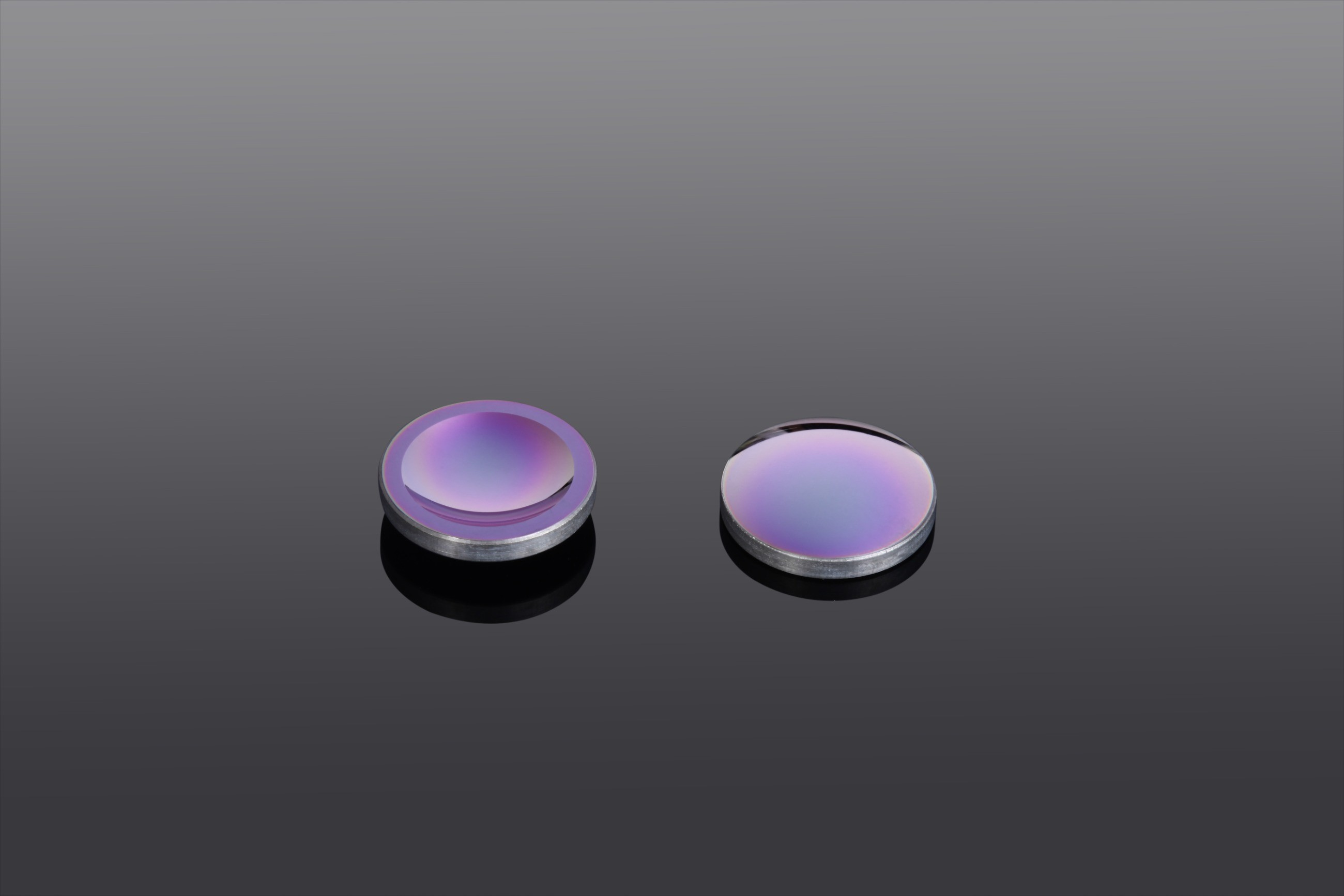

（紅外鍺透鏡）

2.4.2 特殊光學結構

卡塞格林式反射鏡：采用拋物面主鏡+雙曲面次鏡的組合，完全無色差，適用于大口徑、長焦距熱成像系統。

衍射光學元件：利用微結構產生負色散，與鍺透鏡的正色散互補，實現輕量化消色差設計。

2.5 激光通道：精確測量的“標尺”

2.5.1 發射光學系統

激光準直單元：

準直透鏡：將激光二極管發出的發散角（通常30-40°）壓縮至0.5-2mrad的窄光束。

光束整形：采用非球面鏡或微透鏡陣列，將橢圓形光斑整形成圓形，提升能量均勻性。

安全設計：1550nm波段激光器必須集成互鎖開關和擴束鏡，確保在任何情況下輸出功率低于人眼安全限值。

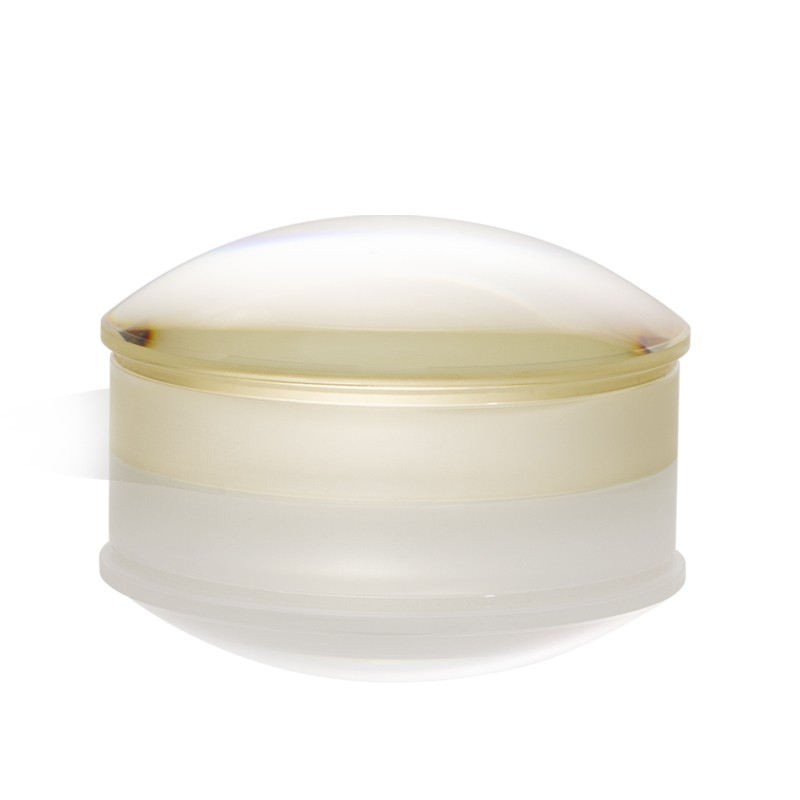

（激光準直透鏡）

2.5.2 接收光學系統

核心：窄帶干涉濾光片：

結構：由100-200層高低折射率交替的介質膜構成，通帶寬度僅3-5nm（1550nm激光的±0.16%）。

性能指標：中心波長透射率>85%，帶外抑制比>OD4（即透過率<0.01%），有效濾除99.99%的太陽背景光。

溫度穩定性：采用零溫度系數設計，確保-40℃至+70℃環境下通帶漂移<0.1nm。

接收物鏡：通常采用雙膠合消色差透鏡，校正激光波長附近的色差，將反射信號高效匯聚至不足0.5mm2的探測器光敏面。

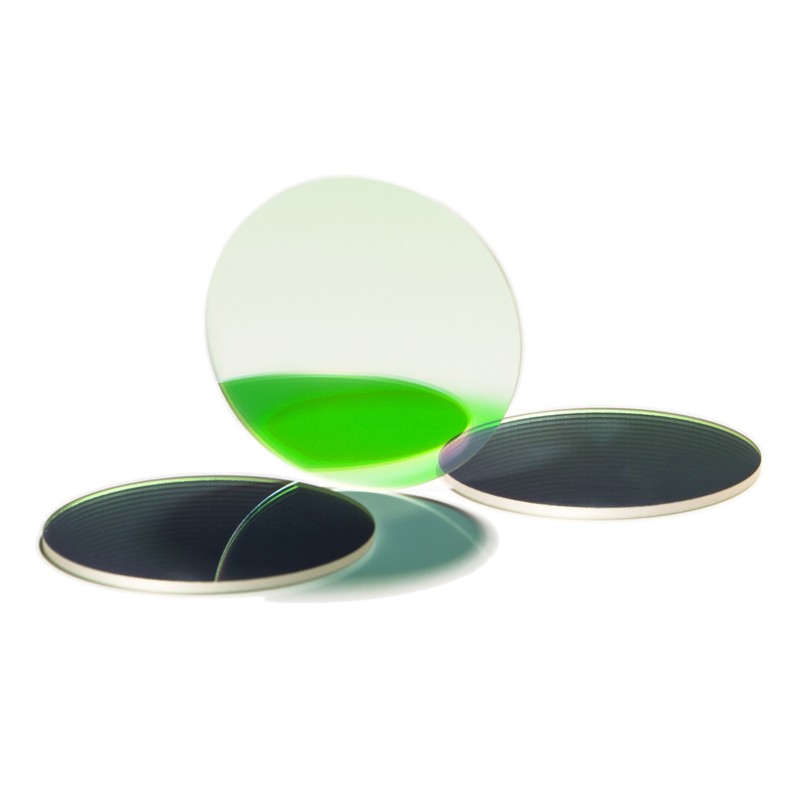

（NBP1550窄帶濾光片）

三、 系統集成與協同工作

3.1 光軸一致性校準

挑戰：三個通道雖經分光，但機械形變、溫度變化仍會導致微米級光軸偏移，造成“看到的熱點不是可見光目標”的錯位。

解決方案：

出廠校準：在多個溫度點、多個變焦位置，通過投影特定靶標，建立各通道間的像素級映射關系表。

在線校正：利用圖像配準算法，實時對齊多光譜圖像特征點，軟件補償殘余偏差。

3.2 智能模式切換邏輯

傳感器數據融合 → 環境分析（光照、天氣） → 光學配置自動調整

↓

強光白天 → 可見光主偵 + 激光測距 + IRCUT切入

微光黃昏 → 可見光低照度模式 + 激光照明 + IRCUT切出

全黑夜 → 熱成像主偵 + 激光測距/照明

霧霾天 → 熱成像主偵（穿透煙霧） + 可見光輔助

3.3 熱管理：光學性能的隱形守護者

主動溫控：在鍺透鏡周圍布置帕爾貼半導體溫控片，將其溫度穩定在25±2℃，徹底消除熱焦距漂移。

窗口除霜：集成透明導電膜（如ITO），通電加熱防止結冰結霧。

四、 技術挑戰與未來趨勢

4.1 當前技術瓶頸

重量-性能平衡：鍺透鏡密度高達5.35g/cm3，是玻璃的2倍以上，限制了大口徑系統的輕量化。

成本天花板：CVD金剛石窗口、大口徑高質量鍺鏡片的成本仍居高不下。

多光譜鍍膜極限：在單個表面上實現從可見光到長波紅外的超寬帶高效增透，仍是鍍膜工藝的巔峰挑戰。

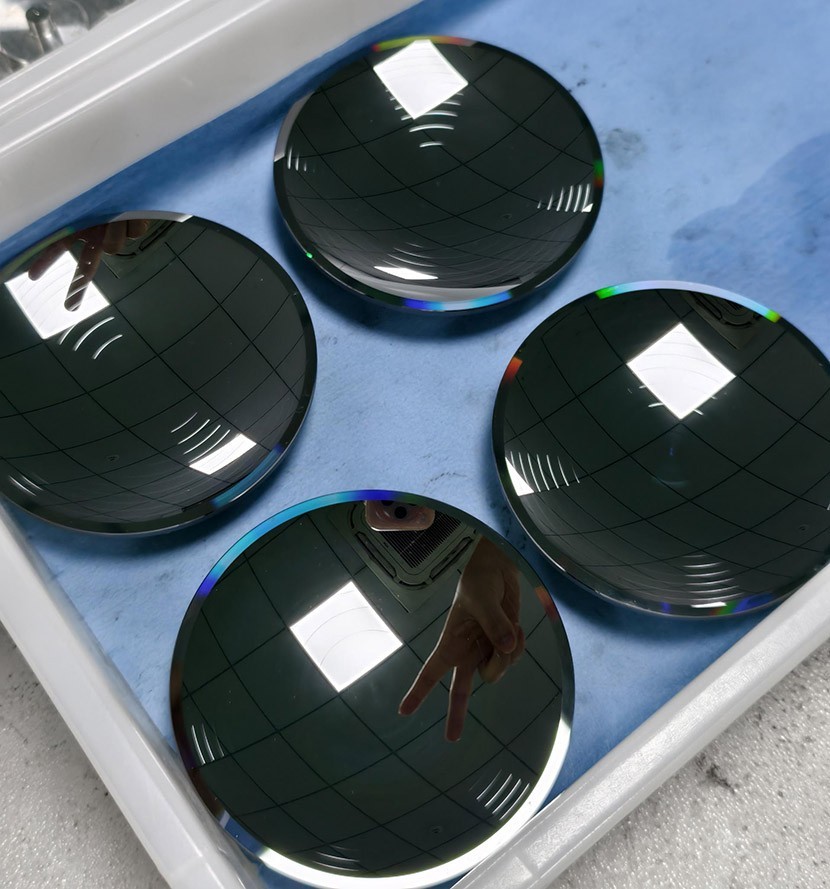

（硫系玻璃）

4.2 前沿發展趨勢

新材料突破：

硫系玻璃模壓成型：實現低成本、輕量化紅外鏡片批量生產。

超表面光學：利用納米天線陣列替代傳統透鏡，實現毫米級厚度的多功能平面光學系統。

智能化光學：

可編程濾光片：基于液晶或電致變色材料，實現透過光譜的軟件定義。

計算光學成像：將光學設計與算法深度耦合，通過編碼光圈、壓縮感知等技術，用更簡單的光學硬件獲取更豐富的信息。

深度融合架構：

單片多光譜傳感器：在單個焦平面上集成可見光與紅外像元，從根本上解決光軸對齊問題。

光子集成電路：將激光發射、調制、接收的光路集成于芯片之上，實現激光通道的微縮化與高性能化。

結論：從光學組件到感知智能

三光云臺的光學鏡片系統，是現代光學工程、材料科學、精密機械與人工智能交叉融合的典范。它已超越了傳統成像工具的角色，演進為一個具有環境理解能力、自主決策能力的智能感知終端。

從金剛石窗口到鍺晶體透鏡，從二向色分光到窄帶濾光，每一片鏡片都是為解決特定物理世界問題而存在的工程杰作。它們共同構建了一套全天候、全時段、多維度的感知語言，將光、熱、距這三個物理量翻譯成指揮員可理解的戰場態勢。

隨著新原理、新材料、新工藝的不斷涌現，未來三光系統的光學鏡片將朝著更輕、更智能、更融合的方向發展，持續拓展人類感知的邊界，在安防、國防、救援乃至太空探索中，扮演愈發重要的“智慧之眼”。
