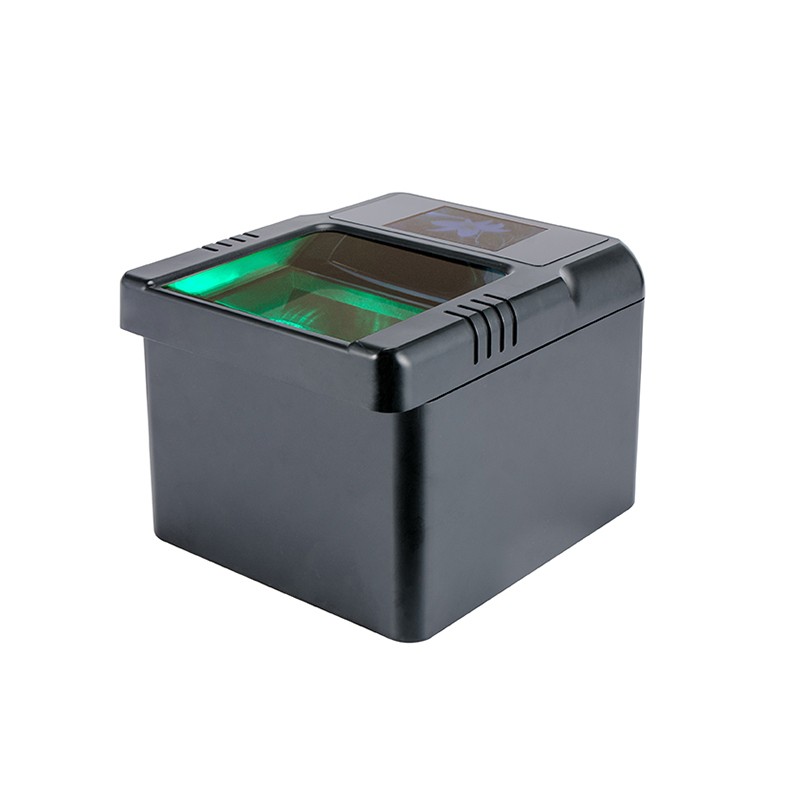

在當今數字化社會，精準的身份認證是構建安全體系的基石。光學四指指紋采集儀作為公共安全、金融司法等關鍵領域的核心生物識別設備，其卓越性能的背后，是一套精密且高效的光學系統在提供支撐。

（圖源網絡，侵刪）

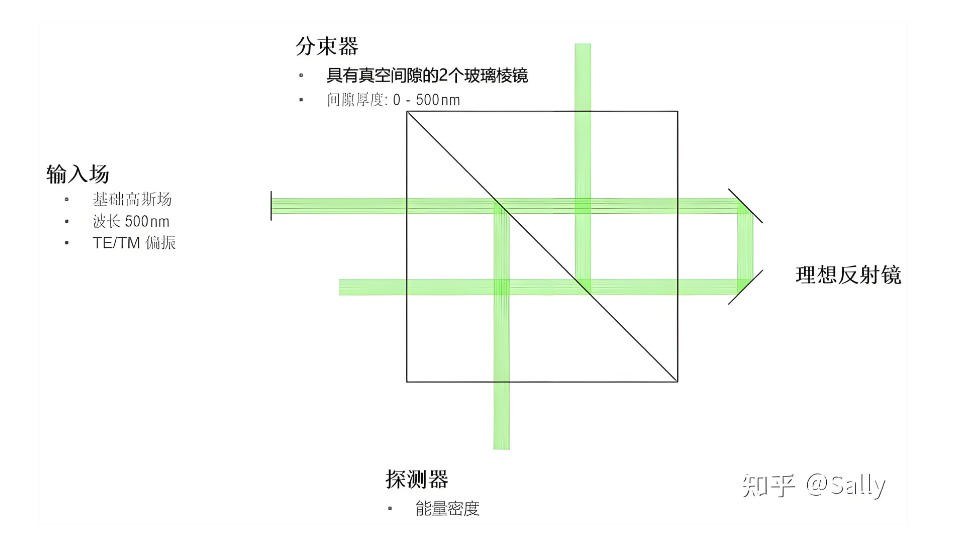

一、 核心技術原理：受抑全內反射成像

光學四指指紋采集儀的核心成像機理基于“受抑全內反射”原理。其核心部件是一個高質量的光學棱鏡。當手指未接觸時，由特定角度射入棱鏡的光線在采集表面發生全內反射，感應區明亮。當手指按壓后，指紋的“脊”（凸起部分）因與棱鏡接觸，改變了界面折射率條件，破壞了全內反射，使光線發生漫反射而衰減；“谷”（凹陷部分）因空氣間隔保持全反射，光線強度高。由此，傳感器接收到的光信號便轉化為一幅脊線暗、谷線亮的清晰指紋圖像。此原理奠定了整個系統高對比度成像的基礎。

（圖源知乎，侵刪）

二、 核心光學鏡片系統應用分析

為實現大面積、高保真、高均勻性的四指指紋成像，光學系統需由多種鏡片精密協同工作，每一組件都承擔著至關重要的功能。

1. 采光界面基石：大尺寸光學棱鏡

應用角色：棱鏡是整個光學路徑的物理起點與關鍵界面。它不僅作為用戶手指的按壓平臺，更是產生受抑全內反射現象的物理載體。

設計與選型要點：

材料：需選用高均勻性、低雜質、折射率穩定的光學玻璃（如K9、ZF系列），以確保光線傳播一致，無內部畸變。

尺寸與加工：四指采集要求棱鏡具有遠超單指采集儀的大尺寸接觸面。其表面平整度需達到微米級，任何微小凹凸都會導致局部成像模糊或畸變。棱鏡的角度（通常為直角棱鏡）需經過精確計算，以保證最佳的入射光角度和反射光路。

鍍膜：在非接觸面常鍍增透膜，減少雜散反射，提升信噪比。

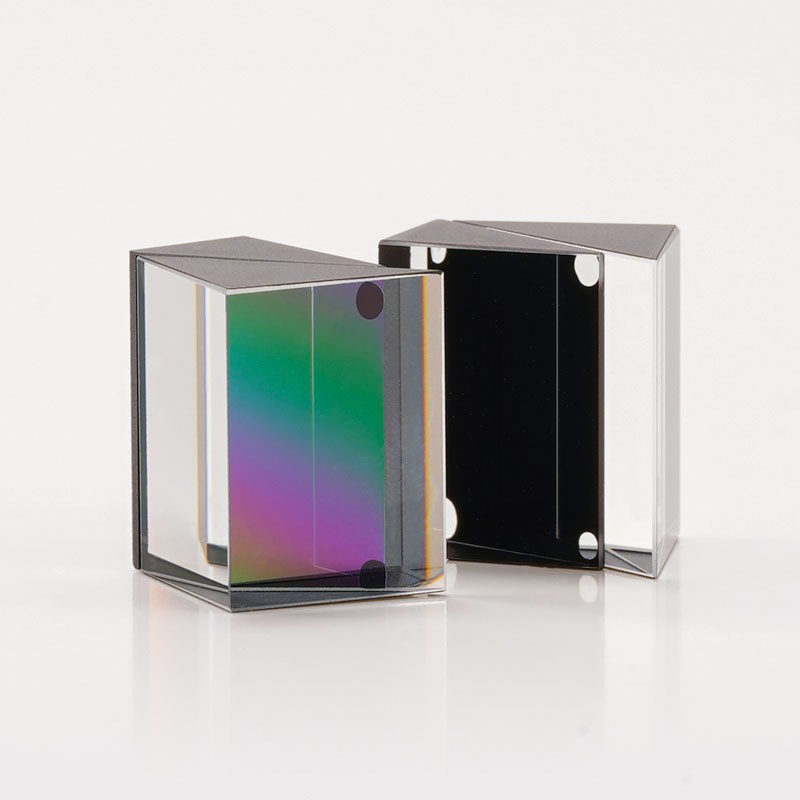

（光學棱鏡）

2. 圖像質量塑造：復合成像透鏡組
該鏡片組負責將棱鏡輸出的指紋光信號精確、清晰地匯聚到圖像傳感器上，是決定圖像分辨率、畸變和邊緣清晰度的關鍵。

應用分解：

匯聚透鏡：通常采用平凸或雙凸透鏡作為前組，負責收集從棱鏡射出的發散光束，進行初步匯聚。

消色差透鏡：這是提升專業級設備成像質量的核心元件。由折射率不同的冕牌玻璃和火石玻璃膠合而成，能有效校正由于光源非單色性（如LED有一定帶寬）導致的色差，防止指紋圖像邊緣出現彩色模糊，確保黑白灰度圖像的銳利度。

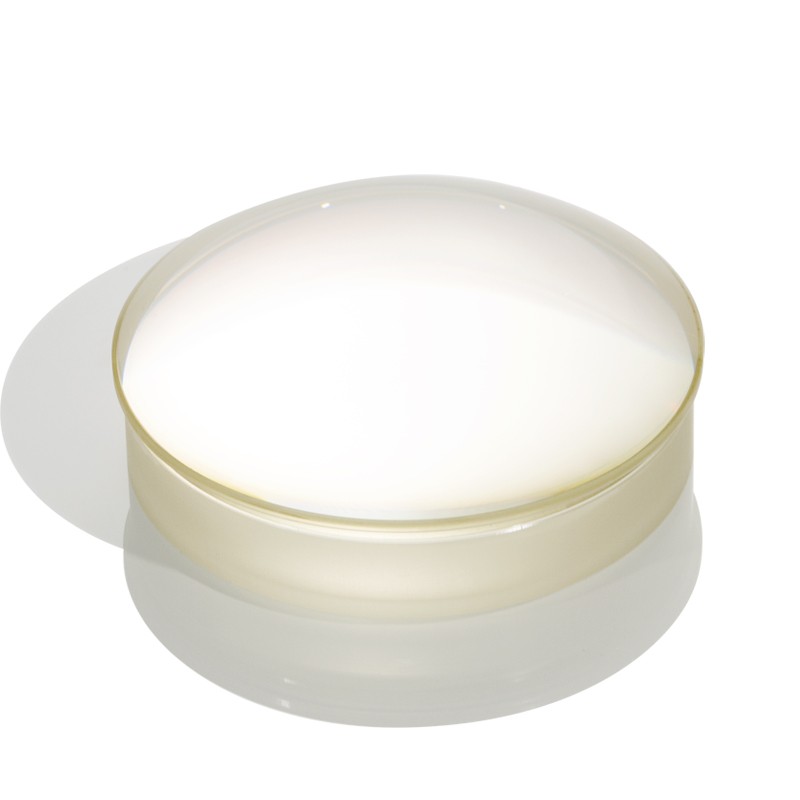

（平凸透鏡）

場鏡與畸變校正鏡：為應對四指采集的大視場挑戰，需要引入專門設計的場鏡來確保整個成像面照度均勻。同時，通過非球面鏡片或復雜的透鏡組合設計，校正大視場帶來的枕形或桶形畸變，保證四枚指紋的幾何形狀真實，不發生扭曲，這對于后續的特征點精準比對至關重要。

（YAG場鏡）

3. 信號提純：窄帶干涉濾光片

應用角色：濾光片是光學系統中的“信號門衛”和“第一道防偽防線”。

功能分析：

環境光抑制：僅允許與系統光源（如530nm綠光）中心波長高度匹配的窄帶光線通過，強力過濾環境光（日光、燈光），保證成像穩定性不受外界照明干擾。

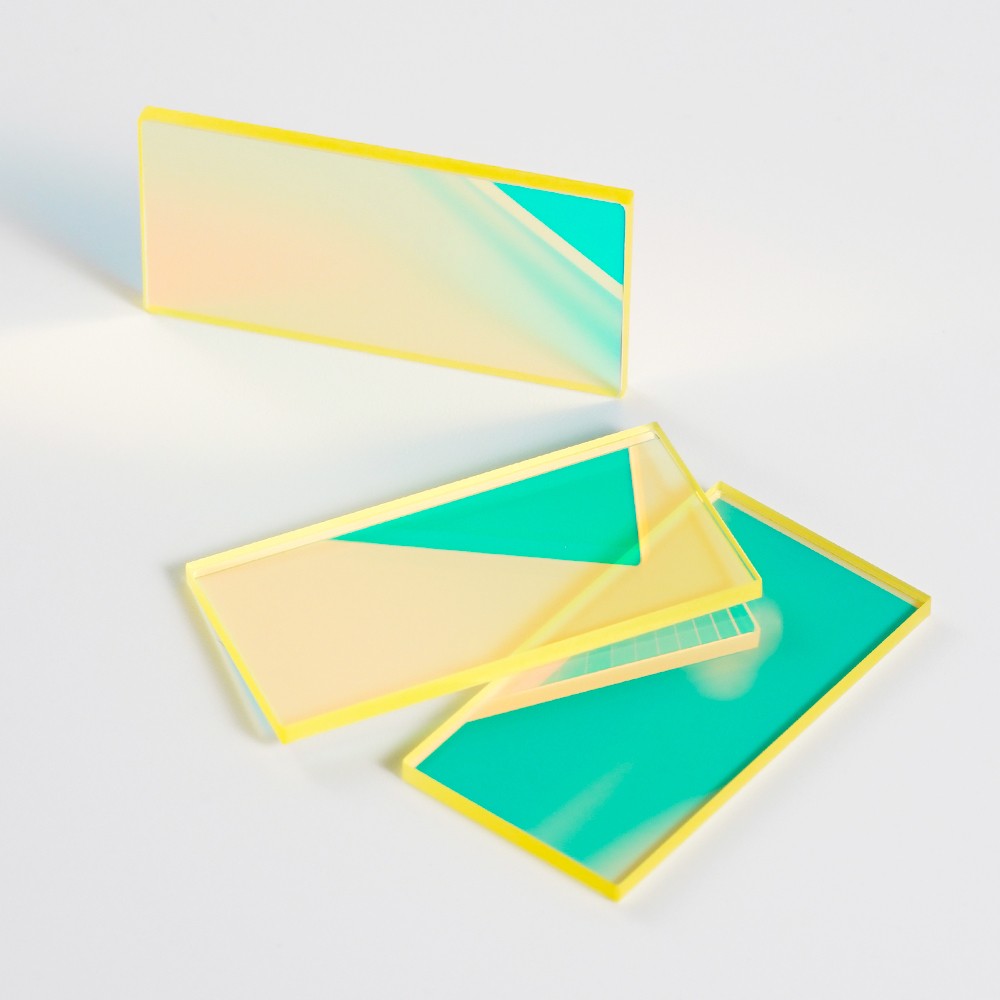

（NBP532窄帶濾光片）

增強活體檢測：皮膚與偽造材料（硅膠、明膠、指紋薄膜）對不同波長的光具有不同的吸收、反射特性。配合特定波長的光源，濾光片可協助系統在成像階段就初步區分生物組織與非生物材料，提升防偽能力。

4. 均勻照明引擎：光源與導光系統

應用角色：提供穩定、均勻且光譜特定的照明。

技術要點：

光源選擇：普遍采用綠光LED陣列。綠光波長（~530nm）能較好地穿透皮膚表層，并在真皮層被血液部分反射，同時被黑色素吸收，從而在脊谷之間形成極高的天然對比度。

均勻化設計：對于四指的大面積照明，簡單的側向LED排列易導致中間亮、兩邊暗。因此，需采用漫射板、光導光板或精密設計的反射腔體，對LED發出的光線進行勻化處理，確保整個四指按壓區域的光照強度差異極小，這是獲得高質量、可用于比對的指紋圖像的前提。

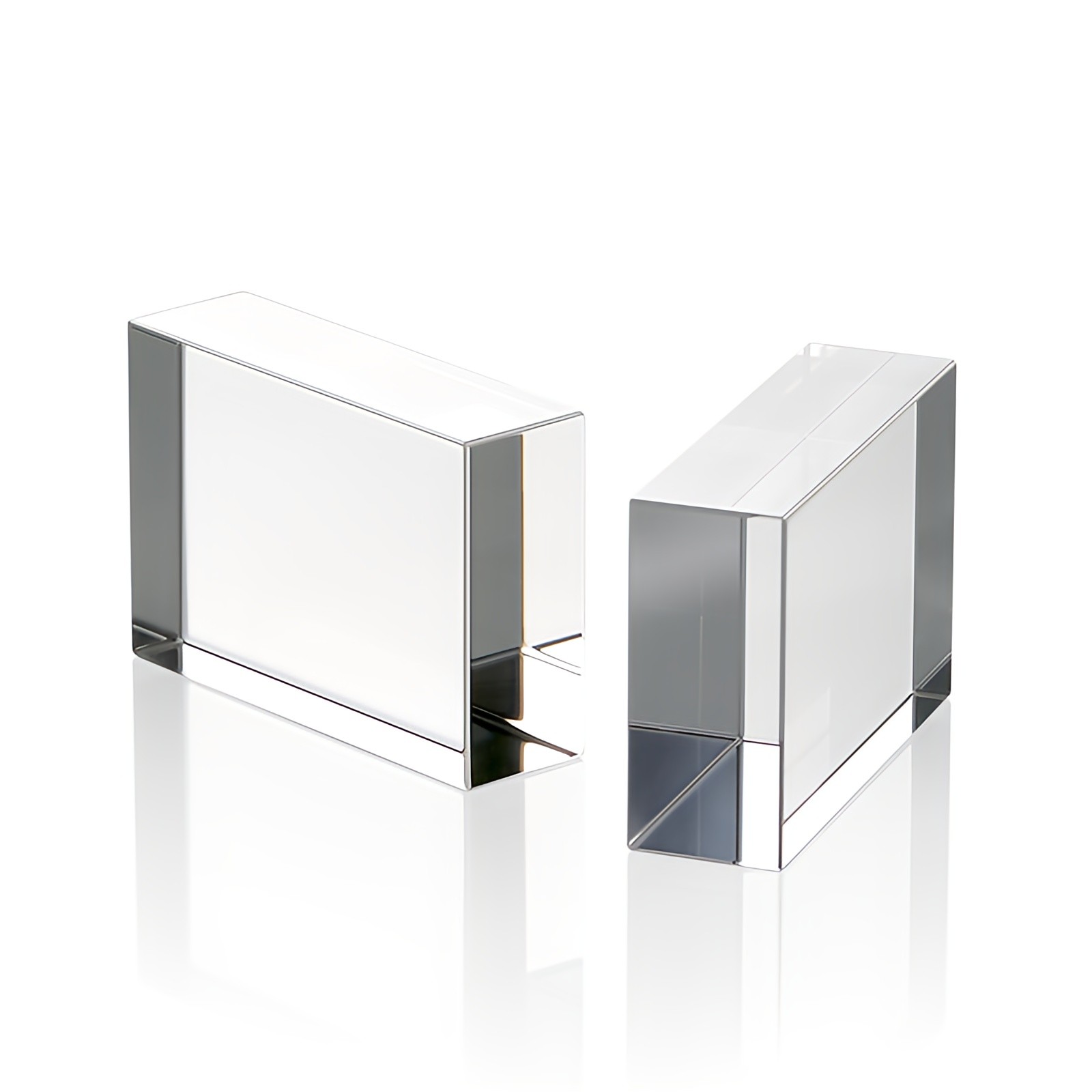

（藍寶石導光塊）

三、 面向四指采集的特殊光學挑戰與應對

與單指采集相比，四指同步采集在光學上提出了更嚴峻的挑戰：

挑戰一：超大視場下的像質均一性。

應對：通過“消色差透鏡組 + 非球面鏡片 + 軟件畸變校正算法”的多級方案，綜合解決邊緣分辨率下降和幾何畸變問題。

挑戰二：大面積的均勻照明。

應對：采用“多路LED陣列 + 定制化導光/勻光結構”的光學設計，而非簡單的點光源照明。

挑戰三：采集深度與景深平衡。

應對：通過優化透鏡組的焦距和光圈設計，確保在一定按壓力度范圍內，指紋的立體紋路都能清晰成像。

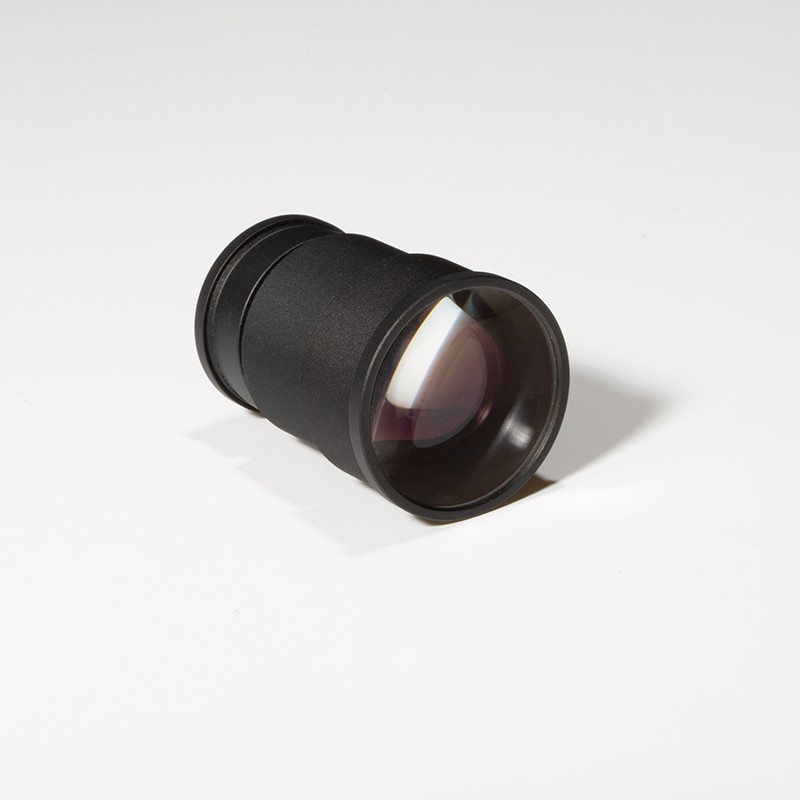

（光學鏡頭）

四、 發展趨勢與未來展望

光學鏡片技術的進步持續驅動著設備性能的飛躍：

多光譜成像：集成可快速切換的多種波長（如藍、綠、紅、近紅外）LED光源和對應的濾光或分光系統。通過分析皮膚在不同光譜下的反應，構建更豐富、更防偽的生物特征模型。

光學與微納技術融合：如利用微透鏡陣列或衍射光學元件進一步壓縮光路、提升光能利用率。

智能化光學感知：光學系統與處理算法深度耦合，實現自適應照明調節、自動檢測手指按壓狀態與質量，并提供實時光學反饋。

光學四指指紋采集儀絕非簡單的光學部件堆砌，而是一個針對“大面積、高精度生物特征成像”這一目標進行深度優化的精密光學系統。從產生基礎光信號的棱鏡，到塑造高質量圖像的復合透鏡組，再到提純信號、增強安全的濾光片，每一片光學鏡片都承載著明確的工程使命。對其應用邏輯的深度理解與持續創新，正是推動指紋識別技術不斷向更高安全性、更高可靠性與更佳用戶體驗邁進的核心驅動力。在未來多模態融合認證的浪潮中，精密光學系統將繼續扮演無可替代的“慧眼”角色。
