光學鍍膜技術全解:從原理到材料與應用

2026-01-16 派大星

光學鍍膜技術是現代光學的基石,通過在基底表面沉積一層或多層薄膜,實現對光波的精確操控。從消除反射損失到創造特定光譜響應,鍍膜技術已廣泛應用于成像系統、激光工程、光電探測和量子光學等領域。下面我們將系統闡述鍍膜的基本原理、主要類型、材料體系及設計方法,并分析各類材料在不同波段的透過率特性。

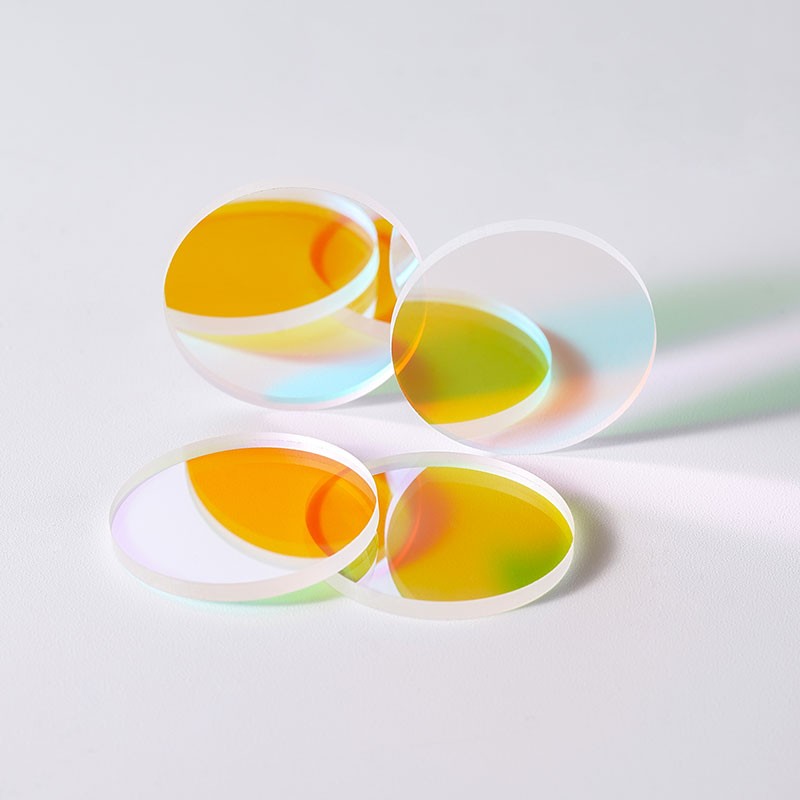

光學鍍膜技術全解:從原理到材料與應用

一、鍍膜的基本原理

1.1光學薄膜的作用機制

光學薄膜對光的調控主要基于兩種物理機制:干涉效應和材料本征光學響應。

干涉型鍍膜利用多層介質膜中前、后界面反射光的相位差,實現特定波長的相長或相消干涉。其性能由以下參數決定:

光學厚度:nd=n×d(n為折射率,d為物理厚度)

相位條件:Δφ=4πndcosθ/λ

阻抗匹配條件

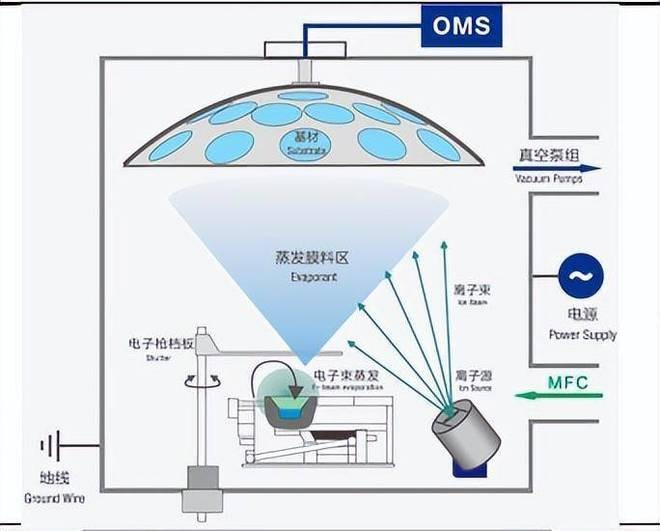

蒸發鍍膜

(蒸發鍍膜)


本征響應型鍍膜則依賴于材料自身的復折射率特性:

復折射率?=n+iκ

其中κ為消光系數,決定吸收強弱

金屬膜主要依賴此機制實現高反射

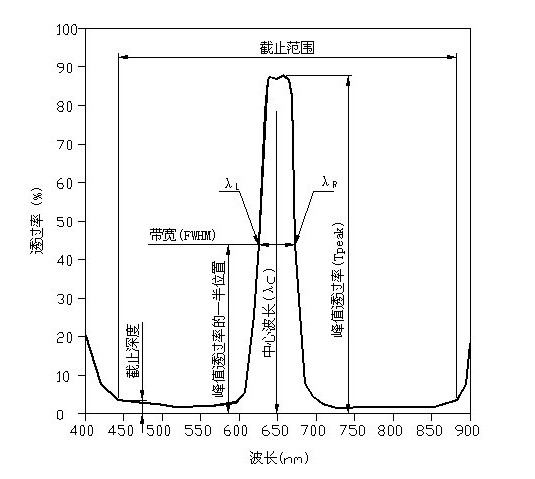

 濾光片參數

(濾光片參數)

1.2關鍵性能參數

透過率T:透射光強與入射光強之比

反射率R:反射光強與入射光強之比

吸收率A:A=1-T-R

光學密度OD:OD=-log??(T)

消光系數κ:表征材料吸收特性

損傷閾值:薄膜能承受的最大功率密度



二、介質鍍膜體系

介質鍍膜由絕緣材料構成,其核心優勢在于極低的吸收損耗和靈活的折射率調控能力。

2.1常見介質膜材料及其特性

材料化學式折射率范圍透明波段(μm)特性與應用
氟化鎂MgF?1.38@550nm0.12-7.5經典增透膜材料,機械性能良好,耐激光損傷
二氧化硅SiO?1.46@550nm0.18-3.5低折射率材料,化學穩定,用于多層膜中的間隔層
三氧化二鋁Al?O?1.62@550nm0.15-6.0硬質薄膜,耐腐蝕,常用于保護層
二氧化鈦TiO?2.2-2.6@550nm0.35-5.0高折射率,用于高反射膜和濾光片,但吸收較強
五氧化二鉭Ta?O?2.1@550nm0.35-10高折射率低吸收,用于精密光學膜
氧化鉿HfO?1.9-2.1@550nm0.34-12高損傷閾值,用于紫外和激光薄膜
氧化鋯ZrO?2.0-2.2@550nm0.34-12折射率高,機械強度好
硫化鋅ZnS2.35@550nm0.4-14寬波段透明,用于紅外增透膜
硒化鋅ZnSe2.4@10μm0.5-20優秀的紅外材料,用于CO?激光系統


2.2介質膜的透過率特性

介質膜的透過率由其膜系設計決定,可實現多種功能:

增透膜(AR)

單層增透膜:在中心波長λ?處,nd=λ?/4,反射最小

理論最小反射率:R_min = [(n? - n_f2/n_s)/(n? + n_f2/n_s)]2

V型增透膜:在特定波長達到較低反射(通常<0.5%),帶寬較窄。

寬波段增透膜:覆蓋整個可見光譜(如400-700nm),平均反射率可降至約0.3-0.8%

示例:MgF?單層膜可使普通玻璃在550nm處反射從約4%降至1.2-1.8%

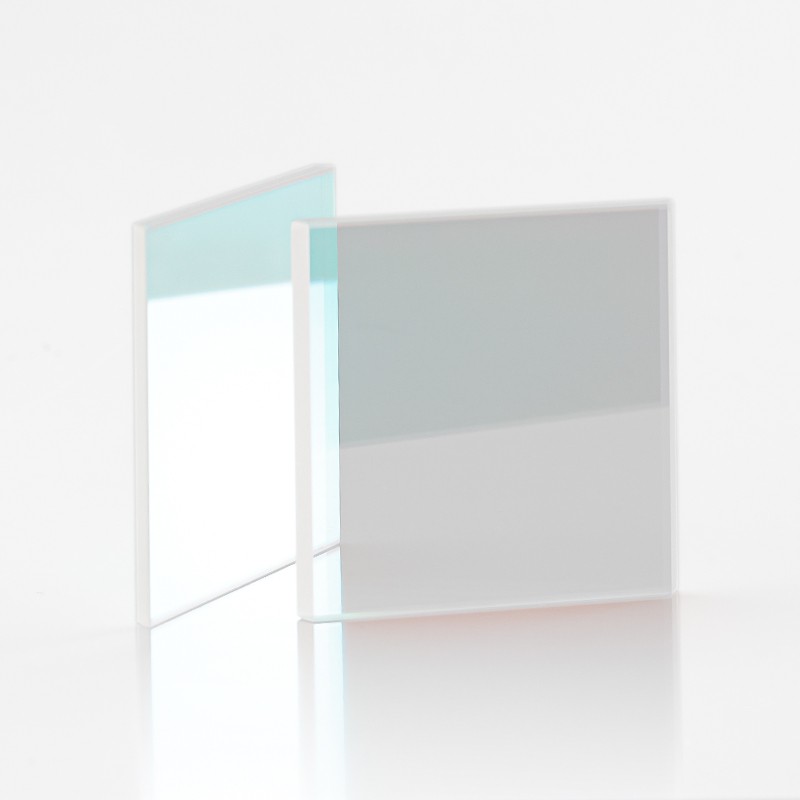

 1550雙面增透窗口片

(1550雙面增透窗口片)

高反射膜(HR)

基于λ/4膜堆:HLHL...或(LH)^m,其中H、L分別代表高、低折射率層

反射帶寬:Δλ/λ=(4/π)arcsin[(n_H-n_L)/(n_H+n_L)]

反射率隨層數增加,15-25層介質膜在中心波長處的反射率通??蛇_99.5%以上:

示例:TiO?/SiO? 15層膜堆在632.8nm處反射率一般>99.5%

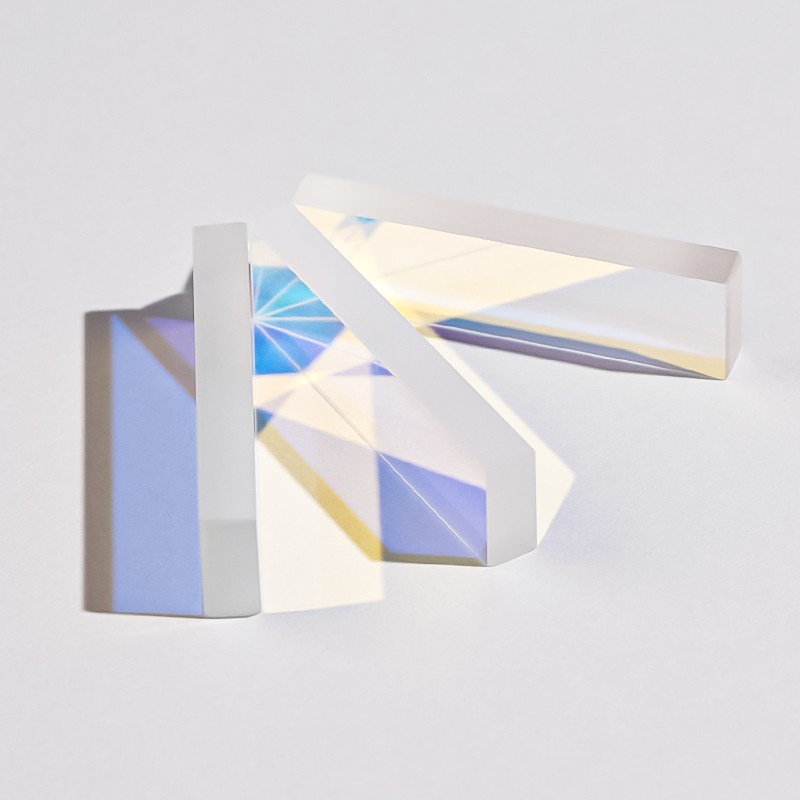

 650反射鏡

(650反射鏡)

帶通濾光片

法布里-珀羅結構:Sub|HLHL H 2L H LHLH|Air

帶寬由間隔層光學厚度和反射膜反射率決定

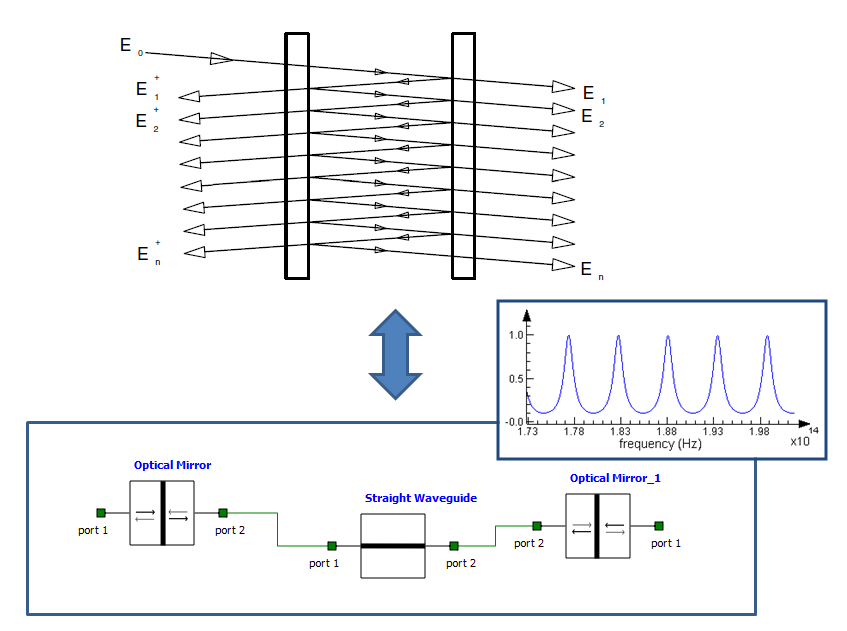

法布里-珀羅諧振腔

法布里-珀羅諧振腔

窄帶濾光片半寬通常為1-10nm量級

短波通和長波通濾光片基于截止效應設計,過渡區陡度與層數相關

510分光鏡

(510分光鏡)

分光鏡

中性分光鏡:在寬光譜范圍內保持相對恒定的透射反射比

二向色分光鏡:特定波段高透射,互補波段高反射

偏振分光鏡:利用薄膜的偏振特性分離s光和p光



三、金屬鍍膜體系

金屬鍍膜依靠材料內部的自由電子氣與光相互作用,提供寬譜高反射性能。

3.1主要金屬膜材料

金屬反射波段峰值反射率特性與應用
鋁(Al)0.2-20μm85-92%@可見光寬譜反射,紫外區優于銀,常用作反射鏡,需保護層防止氧化
銀(Ag)0.4-20μm94-98%@可見光可見-紅外反射率最高,極易氧化,必須加保護層,用于高反射鏡
金(Au)0.7-20μm>97%@紅外紅外反射極佳,化學穩定,用于紅外系統和特殊裝飾涂層
鉻(Cr)0.4-20μm55-65%@可見光高吸收,用于光束擋板、光闌及附著層,附著力強
銠(Rh)0.4-20μm75-80%@可見光高硬度耐腐蝕,用于惡劣環境反射鏡,成本較高
鎳(Ni)0.4-20μm60-70%@可見光常用于前表面反射鏡和電磁屏蔽層
鉑(Pt)0.4-20μm65-75%化學惰性強,用于特殊腐蝕環境



3.2金屬膜的透過率特性

金屬膜的透過率通常極低,遵循Drude自由電子模型:

復介電函數:ε(ω)=ε∞-ω_p2/(ω2+iγω)

其中ω_p為等離子體頻率,γ為阻尼系數

反射率:R=|(?-1)/(?+1)|2

趨膚深度:δ=c/√(2ωμσ)≈λ/4πκ



典型金屬膜的反射/透射特性:

鋁膜

200-300nm:反射率80-88%(重要的紫外反射材料)

400-700nm:反射率86-92%(隨波長增加而增加)

1μm:反射率>92%

厚度>80nm時,可見光透過率通常<0.5%

保護層:通常鍍SiO?或Al?O?保護層防止氧化,厚度約50-100nm

 鋁反射鏡

(鋁反射鏡)

銀膜

400-500nm:反射率94-96%

500-700nm:反射率96-98%

10μm:反射率>98%

最薄的連續銀膜(約15nm)透過率一般<10%

保護設計:通常采用介質-金屬-介質三明治結構,如Glass|TiO?|Ag|TiO?

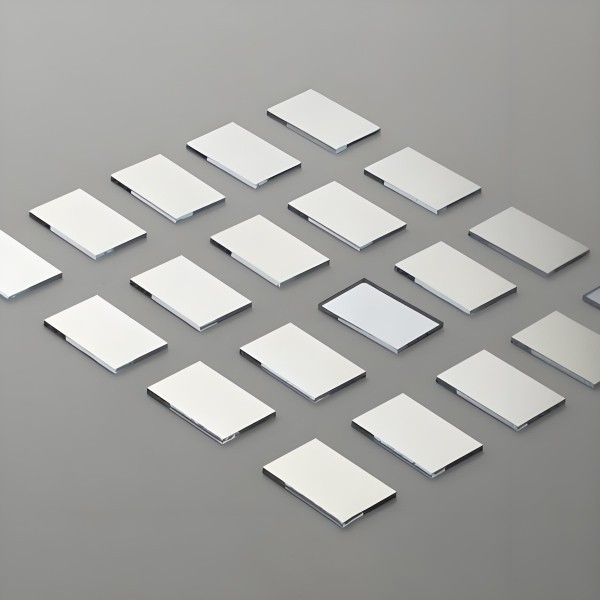

 銀反射鏡

(銀反射鏡)

金膜

<500nm:強吸收,反射率<50%

600nm:反射率約88-92%

700nm:反射率>96%

10μm:反射率>98%

20-30nm金膜在紅外區有一定透過(約1-10%),用于輻射熱測量計

 鍍金反射鏡

(鍍金反射鏡)

金屬-介質復合膜

為提高金屬膜耐久性和性能,常采用復合結構:

保護層:在金屬膜上加Al?O?、SiO?保護層防氧化(如:玻璃|Al?O?|Al|Al?O?)

增強反射:在金屬膜上加λ/4介質層可增強特定波長反射率約2-5%

半透半反膜:通過控制金屬膜厚度(通常10-30nm)實現特定的透射/反射比(如T:R = 30:70)

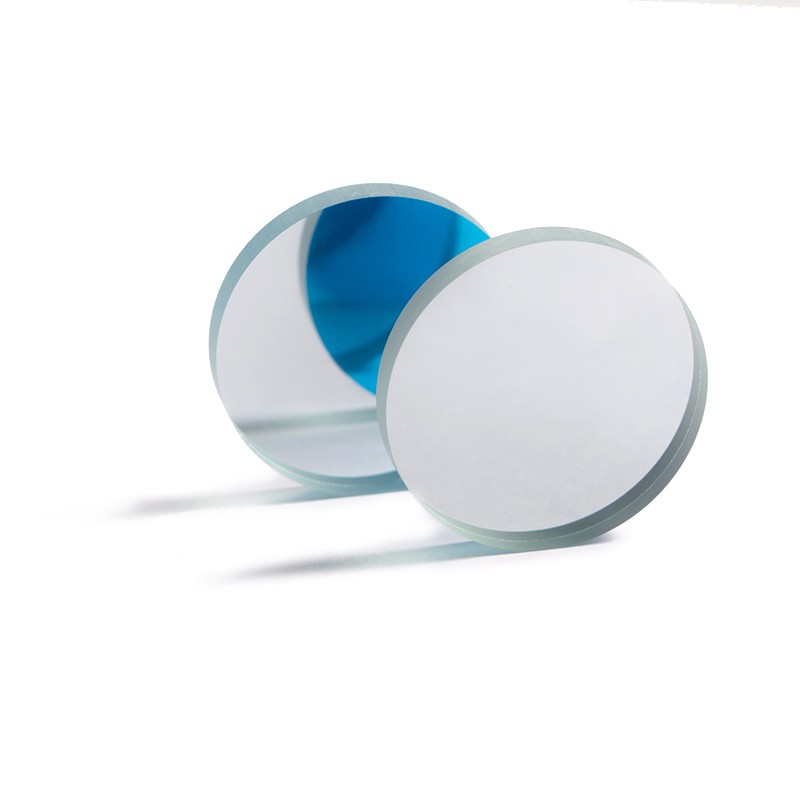

 藍膜反射鏡

(藍膜反射鏡)

四、特殊功能鍍膜

4.1半導體鍍膜

半導體材料在特定波段表現出獨特的可調光學性質:

鍺(Ge)膜

折射率:~4.0@10μm

透明窗口:2-14μm(中遠紅外)

截止特性:<1.8μm強烈吸收(本征吸收邊)

應用:紅外增透膜、熱成像鏡頭、紅外分光鏡

透過率特性:在3-5μm和8-12μm窗口,2mm厚基底無鍍膜時透過率約45-50%;鍍制增透膜后可達95%以上

沉積方法:通常采用電子束蒸發,需控制晶粒尺寸和應力

硅(Si)膜

折射率:~3.5@10μm

透明窗口:1.2-8μm

應用:紅外光學、太赫茲器件、太陽能電池

摻雜可調控其電學和光學性質



碲化鉛(PbTe)膜

折射率:~5.5@4μm

透明窗口:3.5-5μm

用于3-5μm中波紅外探測器窗口及膜系

沉積需控制化學計量比


硫化鉛(PbS)膜

折射率:~4.0@3μm

用于近紅外探測器

可制備為多晶薄膜



4.2透明導電氧化物(TCO)膜

兼具導電性和一定透明度的特殊薄膜:

氧化銦錫(ITO)

透明波段:0.35-1.5μm

可見光平均透過率:通常>80%

方塊電阻:10-100 Ω/□

載流子濃度:102?-1021 cm?3

應用:觸摸屏、顯示器電極、透明加熱元件、電磁屏蔽


摻鋁氧化鋅(AZO)

可見光平均透過率:通常>80%

方塊電阻:50-200 Ω/□

成本較低,性能接近ITO,環保性更好


摻氟氧化錫(FTO)

可見光平均透過率:>75%

化學穩定性極佳

主要用于太陽能電池和建筑玻璃



4.3金剛石和類金剛石(DLC)膜

硬度:HV 2000-5000(取決于sp3/sp2比例)

透明波段:0.2-20μm,具體取決于成分和結構

折射率:2.0-2.4(可見光區)

導熱系數:高,優于大多數光學材料

激光損傷閾值:較高,適用于高功率應用

應用:保護窗口、刀具涂層、軸承表面、生物相容性涂層



4.4 光學超構表面

新興的亞波長結構鍍膜技術:

基本原理:通過設計亞波長尺度(通常<λ/2)的結構陣列,調控光波的相位、振幅和偏振

典型結構:納米柱、納米孔、V形天線等

材料:Si、GaN、TiO?、α-Si等高折射率材料

結構高度:通常100-500nm,與工作波長相關

工作波段:從紫外到太赫茲均有應用

典型效率:通常在60-90%之間,取決于設計和制備精度

功能:異常折射/反射、偏振轉換、聚焦、全息成像等

制備方法:電子束光刻、納米壓印、自組裝等



4.5 光學非線性薄膜

χ2非線性膜:用于頻率轉換(倍頻、和頻)

材料:LiNbO?、KTP、BBO等單晶薄膜

制備:晶圓鍵合、離子切片等

χ3非線性膜:用于光開關、限幅器

材料:半導體摻雜玻璃、有機聚合物、石墨烯等

應用:集成光子學、量子光源


五、鍍膜材料的光譜透過率綜合分析

5.1紫外波段(100-400nm)

高透過材料:

MgF?:從約120nm起透,190nm處透過率通常>85%,是深紫外最常用材料

LiF:從約105nm起透,是截止波長最短的光學材料,但極易潮解

CaF?:從約130nm起透,透過率較高,機械性能優于LiF

BaF?:從約135nm起透,耐輻射性能好

SiO?:從約180nm起透,185nm處透過率約50%

Al?O?:從約150nm起透,硬度高,耐磨損

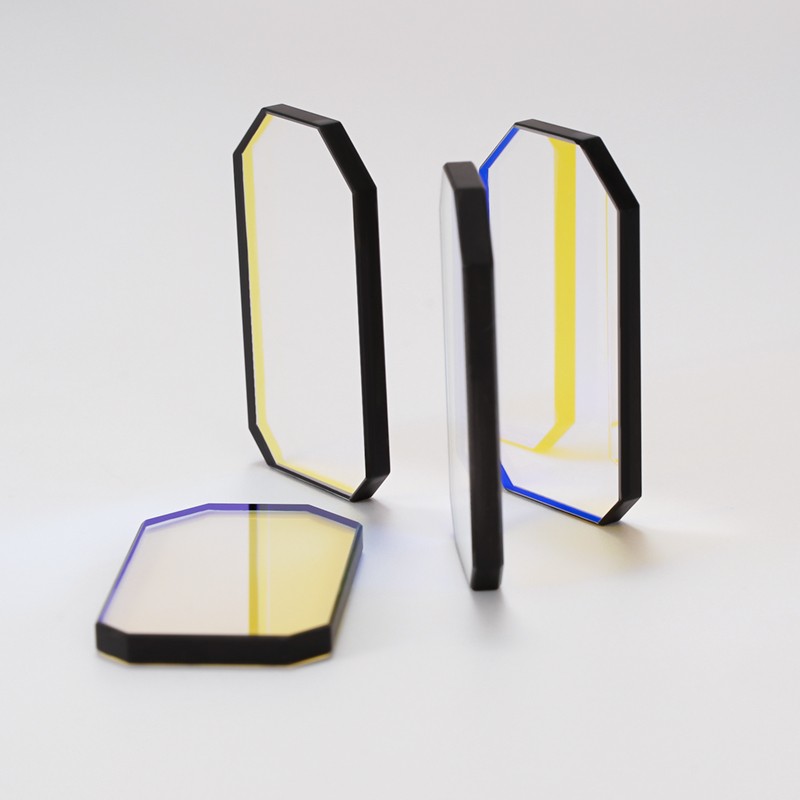

 紫外反射鏡

(紫外反射鏡)

紫外高反射材料:

Al:200-400nm反射率約80-90%,是此波段最佳金屬反射材料

MgF?/Al復合膜:可提升鋁膜耐久性和反射率約2-5%

多層介質膜:基于LaF?/MgF?等材料組合,可實現>95%的窄帶高反射

增強型鋁膜:Al+MgF?保護層,在250nm處反射率可達約88%

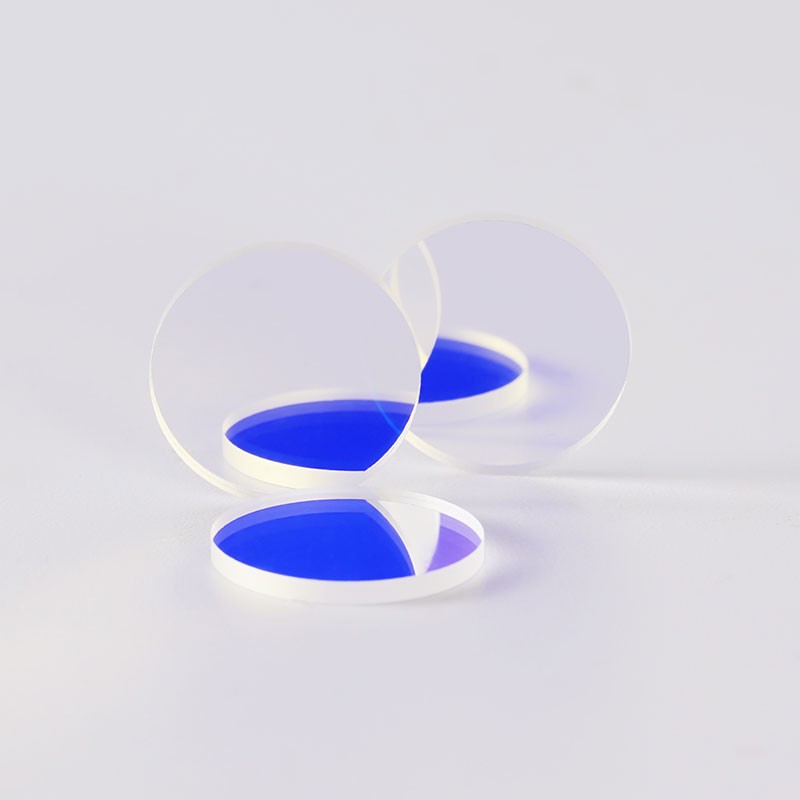

 BP450+AR可見光增透濾光片

(BP450+AR可見光增透濾光片)

5.2可見光波段(400-700nm)

標準增透膜材料組合:

單層MgF?膜:在中心波長處反射率可降至約1.2-1.8%,帶寬較窄

雙層增透膜(如ZrO?/MgF?):平均反射率可降至約0.6-1.2%,帶寬增加

三層寬帶增透膜:在400-700nm范圍內平均反射率可達0.3-0.8%

寬帶增透膜典型結構:玻璃|TiO?|Al?O?|SiO?或類似組合

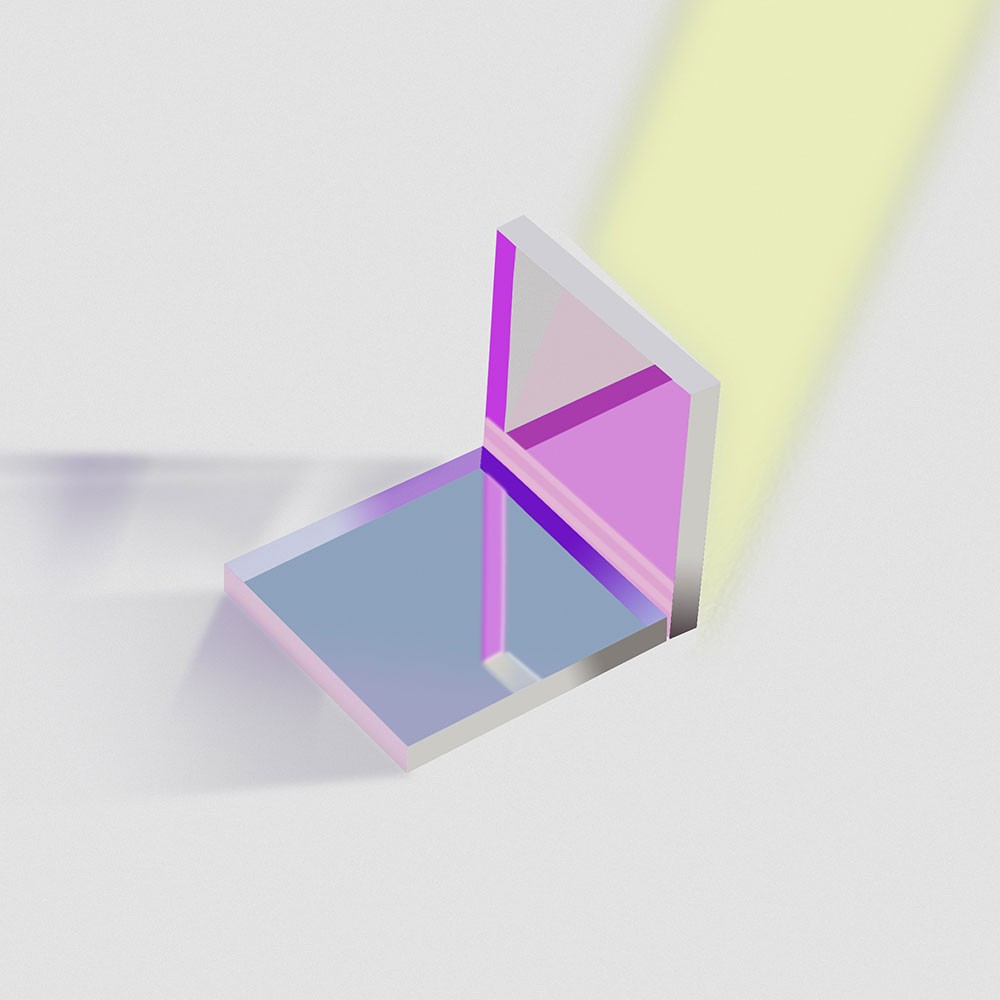

透綠反藍二向色鏡

(透綠反藍二向色鏡)

彩色分光膜:

熱鏡(反射紅外透過可見):可見光平均透過率通常>85%,紅外反射率>90%

冷鏡(反射可見透過紅外):可見光反射率>90%,紅外平均透過率>80%

二向色鏡:在45°入射下,特定波長反射率>90%,互補波段透過率>85%

中性分光鏡:50/50分光比,在可見光區不均勻性通常<5%



減反射與防眩光膜:

通過設計表面微結構或梯度折射率層實現

可將反射率降至0.1%以下

同時改善成像對比度和透光率


5.3近紅外波段(0.7-2.5μm)

增透材料:

SiO?、Al?O?、MgF?仍保持高透明(透過率通常>95%)

Si、Ge開始透明(Si從~1.2μm,Ge從~1.8μm)

Y?O?、Sc?O?等稀土氧化物在此波段有良好透過性

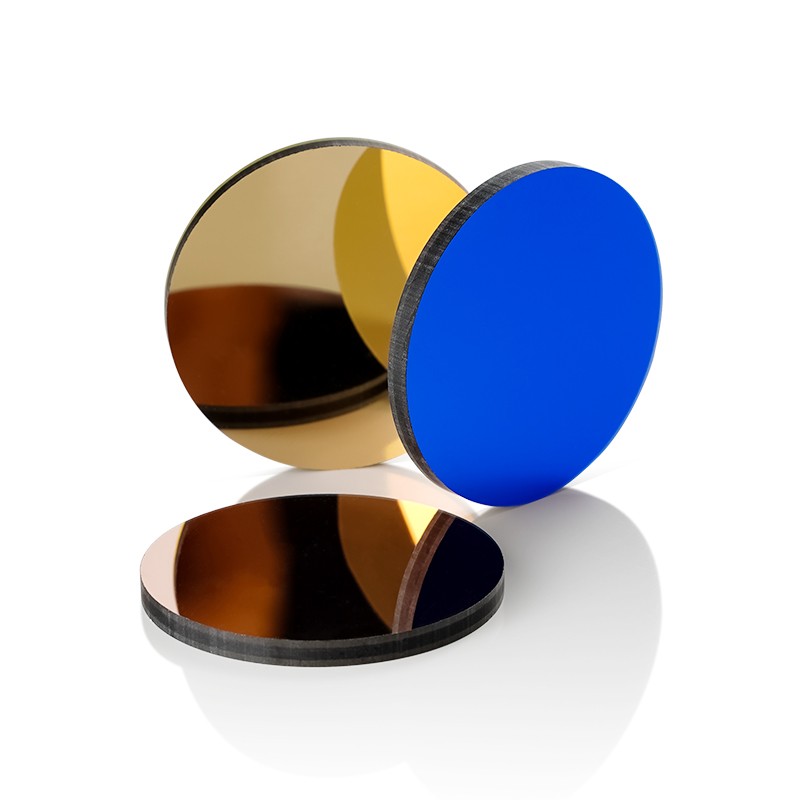

 1.15μm紅外濾光片

(1.15μm紅外濾光片)

高反射材料:

Ag:此波段反射率通常>96%

Au:>1μm后反射率約97-99%

介質高反膜:TiO?/SiO?或Ta?O?/SiO?膜堆反射率通常>99%

寬帶高反膜:組合不同中心波長的膜堆,可覆蓋寬達數百納米的波段


近紅外濾光片:

短波通:截止波長通常在0.7-1.1μm,用于消除可見光

長波通:起始波長0.8-1.5μm,用于分離近紅外信號

帶通:中心波長780nm、850nm、940nm等,用于夜視、傳感



5.4中波紅外(3-5μm)

關鍵材料:

Ge:折射率~4.0,無鍍膜時透過率約45-50%,是此波段最重要材料

Si:折射率~3.4,無鍍膜時透過率約50-55%,導熱性好

ZnS:透過率通常>70%,機械性能好,耐磨損

ZnSe:透過率>65%,吸收低于ZnS

GaAs:透過率約50-55%,導熱性優異

AMTIR-1(Ge??As??Se??):透過率約60-65%,色散低



增透效果與膜系:

單層λ/4膜:鍍制后透過率可提升至約85-90%

雙層膜:YF?/ZnS或ThF?/ZnS組合,透過率可達90-95%

寬波段增透:三層膜系可在3-5μm范圍實現平均透過率>92%

典型膜料組合:Ge上鍍ZnS/Ge/ZnS或YF?/ZnS/YF?

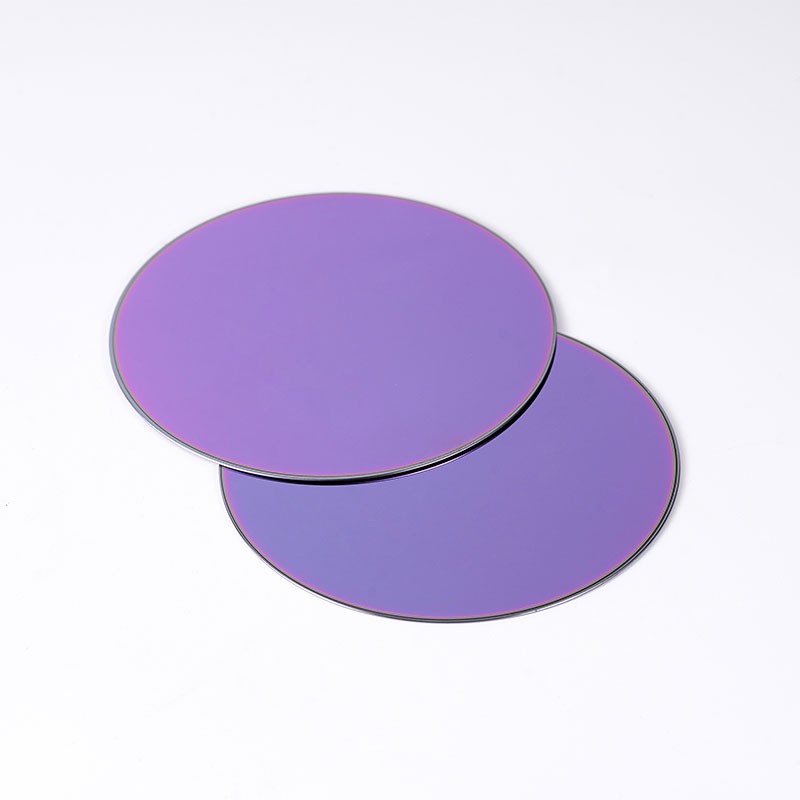

 紅外硅片

(紅外硅片)

中波紅外濾光片:

帶通濾光片:中心波長通常為3.8μm、4.3μm、4.6μm等

窄帶濾光片:帶寬50-200nm,用于氣體檢測

長波通:截止波長2.5-3.5μm,用于熱成像系統


5.5長波紅外(8-12μm)

核心材料:

Ge:依然是最重要材料,n=4.0,吸收開始增加

ZnSe:透過率>65%,CO?激光(10.6μm)首選

GaAs:透過率>55%,高導熱

CdTe:透過率>60%,用于熱成像

AMTIR(Ge??As??Se??):非晶態,低色散

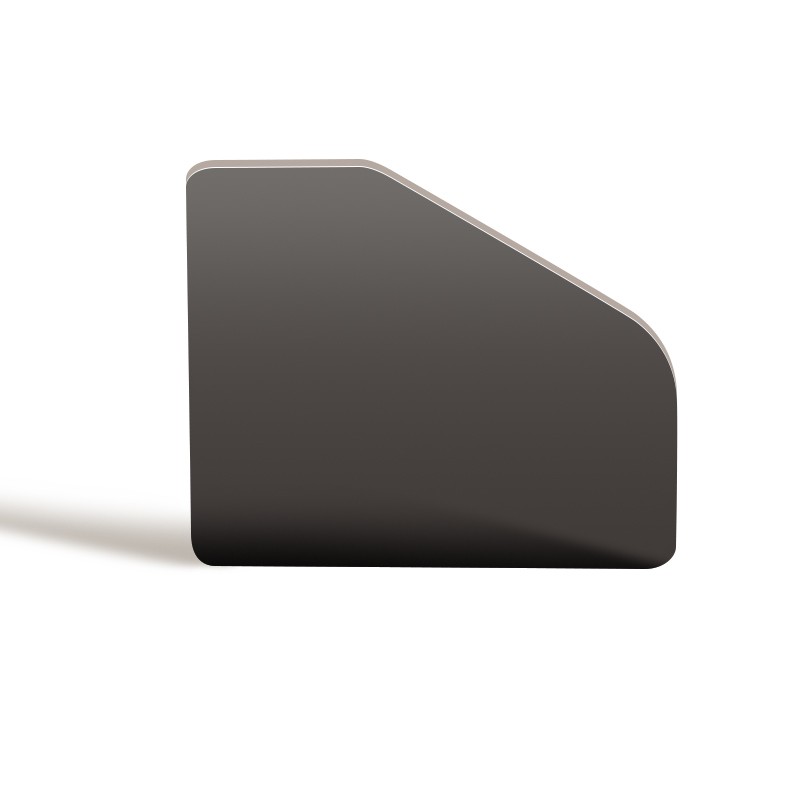

 長波紅外濾光片

(長波紅外濾光片)

增透設計挑戰與方案:

單層λ/4膜:可將透過率提升至約75-85%

雙層膜:如Ge上鍍ZnS/YF?組合,透過率可達90-95%

寬波段設計:三層膜系在8-12μm范圍平均透過率通常>92%

梯度折射率膜:通過成分漸變實現更寬波段增透



5.6遠紅外/太赫茲(>20μm)

特殊材料需求:

聚合物薄膜:聚乙烯、聚丙烯

晶體:金剛石、Si、Ge

金屬網柵:替代連續金屬膜,提高透過率

超構表面:實現傳統材料無法達到的性能


長波紅外濾光片:

大氣窗口濾光片:8-12μm寬帶,用于熱成像

窄帶濾光片:中心波長9.6μm(臭氧吸收)、10.6μm(CO?激光)等

雙色濾光片:同時透過3-5μm和8-12μm,用于雙波段探測



六、鍍膜設計與制備技術

6.1 設計方法

解析法:適用于簡單λ/4膜系設計,如單層、雙層增透膜

等效層理論:將多層膜等效為單一膜層,簡化設計過程

數值優化法:用于復雜膜系,常用方法包括:

漸變優化法(Needle法):在膜系中插入薄層逐步優化

遺傳算法:模擬自然選擇過程優化膜系

模擬退火算法:基于統計力學原理的全局優化方法

這些方法可將膜系性能優化至理論極限的95%以上

商用設計軟件:如FilmStar、TFCalc、Essential Macleod、OptiLayer等,提供完整的設計、分析和優化環境

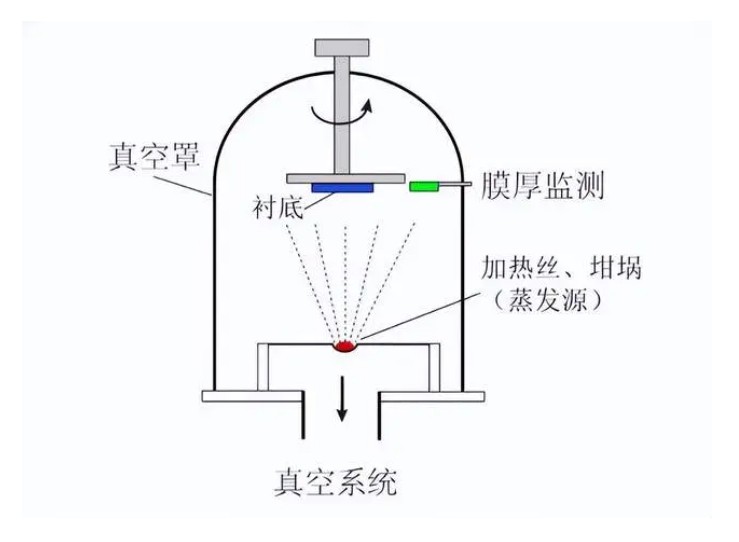

 蒸發鍍膜

(蒸發鍍膜)

6.2制備工藝

物理氣相沉積(PVD):

熱蒸發:膜層密度較低,折射率可能略低于塊材,但工藝簡單,成本低

電子束蒸發:膜層較致密,可蒸發高熔點材料,折射率接近塊材

離子束輔助沉積(IAD):顯著提高膜層密度和穩定性,減少水汽吸收

磁控濺射:膜層最致密,附著力強,但可能引入較大應力

離子鍍:結合蒸發和等離子體離化,膜層質量高,附著力好

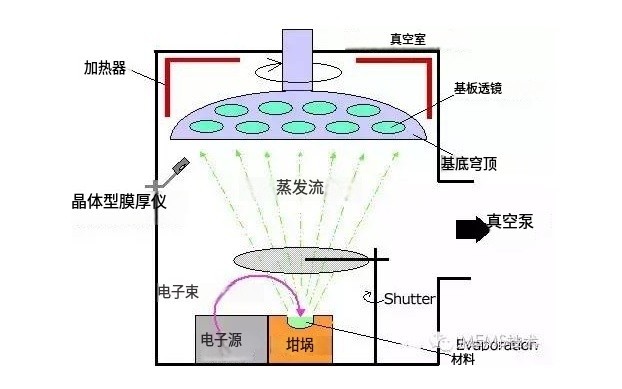

電子束蒸發鍍膜

(電子束蒸發鍍膜)

化學氣相沉積(CVD):

等離子體增強CVD(PECVD):可在較低溫度(200-400°C)沉積,適合溫度敏感基底

原子層沉積(ALD):膜層最均勻,厚度控制最精確(單原子層精度),但沉積速率較慢

溶膠-凝膠法:成本低,適合大面積和復雜形狀,但膜層密度較低

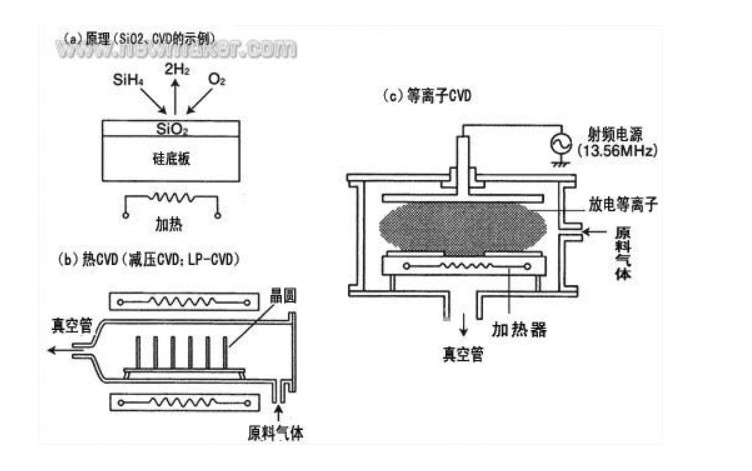

化學氣相沉積CVD

(化學氣相沉積CVD)

沉積工藝對膜層性能的影響:

折射率:通常為塊材值的95-99%

吸收:優質工藝可使吸收降至10??量級

散射:與膜層粗糙度和結晶狀態相關

應力:壓縮應力或拉伸應力,影響膜層耐久性


6.3 膜層表征與典型指標

光譜性能:透過率/反射率測量,通常在理論設計值的95-99%范圍內

厚度均勻性:良好工藝下可達±1-3%,精密光學要求±0.5%以內

折射率與消光系數:通過橢偏儀或光譜法測量

表面粗糙度:原子力顯微鏡(AFM)測量,優質膜層RMS粗糙度<1nm

附著力:通過標準膠帶測試(ASTM D3359)

硬度與耐磨性:鉛筆硬度測試、摩擦測試等

環境耐久性:通過溫度循環(如-40°C至+80°C,循環多次)、濕度測試(如95%RH,48小時)、鹽霧測試等

激光損傷閾值:對于激光薄膜是關鍵指標,與材料、設計和工藝密切相關



七、發展趨勢與前沿應用

7.1 智能與動態鍍膜

電致變色膜:透過率可在約20-80%范圍內調節,響應時間秒至分鐘量級

材料:WO?(陰極著色)、NiO(陽極著色)

應用:智能窗、防眩光后視鏡、顯示器件

熱致變色膜:VO?薄膜在相變溫度(約68°C)附近紅外反射率顯著變化

應用:智能節能窗、熱控涂層

光致變色膜:透過率隨光照強度變化,變化幅度通常為30-60%

材料:AgCl、螺吡喃、二芳基乙烯等

應用:自調光眼鏡、光存儲、光開關

液晶調光膜:通過電場控制液晶排列改變透過率

響應時間:毫秒量級

應用:隱私玻璃、投影屏幕


7.2 超低損耗鍍膜

離子束濺射制備的SiO?/Ta?O?膜堆:散射損耗可達10-50 ppm量級

超低吸收膜:吸收損耗<5 ppm,用于高精密干涉儀

應用領域:

引力波探測(如LIGO的鏡面涂層)

光學頻率梳

高精細度法布里-珀羅腔

量子光學實驗


7.3 多功能集成鍍膜

自清潔+增透:TiO?基薄膜,可見光透過率>85%,同時具光催化活性,分解有機污染物

防霧+增透:親水/疏水納米結構表面,防止水汽凝結

抗反射+抗靜電:透明導電層與增透膜結合

電磁屏蔽+透明:金屬網柵與介質復合,可見光透過率>75%,屏蔽效能>20dB

耐磨+增透:類金剛石膜與增透膜結合,提高表面硬度


7.4 極端環境鍍膜

空間光學鍍膜:需耐受真空、紫外輻照、原子氧侵蝕、溫度交變等

材料選擇:通常采用氧化物而非氟化物(耐輻照更好)

設計考慮:考慮零重力環境下的應力釋放

高功率激光鍍膜:損傷閾值可達10-50 J/cm2(納秒脈沖,1064nm)

關鍵因素:膜料純度、缺陷控制、界面設計

測試標準:ISO 21254激光損傷閾值測試

高溫保護膜:可在800°C以上長期穩定工作

材料:Al?O?、Y?O?、HfO?等難熔氧化物

應用:航空發動機熱障涂層、高溫傳感器窗口

耐腐蝕鍍膜:用于海洋環境、化工環境

材料:Cr、Ni基合金、貴金屬膜

結構設計:多層密封結構防止腐蝕介質滲透


7.5 仿生與微納結構鍍膜

蛾眼結構:亞波長抗反射結構,寬波段低反射

結構:錐形納米陣列,高度200-500nm

性能:在400-1000nm波段反射率<1%

結構色:通過微納結構產生顏色,無需染料

原理:光干涉、衍射或等離子體共振

應用:防偽標簽、裝飾涂層、傳感器

超疏水表面:模仿荷葉表面的微納結構

接觸角>150°,滾動角<10°

應用:自清潔表面、防冰涂層、微流體器件


7.6 可穿戴與柔性光學鍍膜

柔性基底鍍膜:在PET、PI等聚合物基底上沉積光學膜

挑戰:基底熱穩定性差、表面能低

解決方案:低溫沉積工藝、預處理改善附著力

可拉伸光學膜:用于可穿戴設備、柔性顯示器

材料:彈性體基底上的納米復合材料

功能:可承受一定程度的拉伸和彎曲


光學鍍膜技術通過精確控制材料在納米尺度的堆積,實現了對光波前所未有的調控能力。從經典介質膜到功能復合材料,從可見光到太赫茲波段,鍍膜技術持續推動著光學系統的性能邊界。實際應用中,膜系的性能通常在理論極限的90-98%之間,具體取決于材料選擇、制備工藝和設計優化。理解各類鍍膜材料的典型透過特性及其設計原理,是開發高性能光學器件的基礎,也是光學工程領域持續創新的關鍵所在。

未來發展趨勢表明,光學鍍膜正朝著以下方向發展:

更高性能:超低損耗、超高損傷閾值、更寬工作波段

更多功能:多功能集成、智能化響應、動態調控

更廣應用:從傳統光學擴展到能源、生物、信息等領域

更精制造:原子級精度控制、大面積均勻沉積、三維結構制備

更綠環保:無有害材料、低能耗工藝、可回收設計


隨著新材料發現、制備技術進步和設計方法創新,鍍膜技術必將在未來光學系統和光電設備中發揮更加重要的作用,為人類認識世界和改造世界提供更強大的工具。
