激光測距傳感器是現代精密測量、自動化和智能感知的核心部件。其性能不僅取決于電子信號處理能力，更從根本上由其光學系統決定。下面我們將解析激光測距的不同，深入剖析不同類別傳感器的光學設計邏輯與鏡片配置，為大家做一個簡單的科普應用。

（圖源網絡，侵刪）

一、核心測距原理與光學系統作用

激光測距基于三種物理原理，每種對光學系統有不同要求：

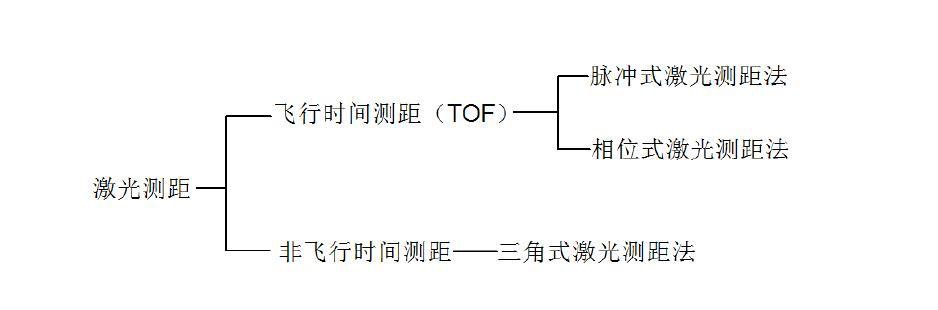

（激光測距三種物理原理）

1.相位測距法：

原理：對連續激光束進行正弦波強度調制，通過測量發射光與接收光之間的相位差來計算時間差，從而得到距離。距離 d = (c * Δφ) / (4π * f_mod)，其中 c為光速，f_mod為調制頻率，Δφ為相位差。

特點：測量精度高（可達毫米甚至亞毫米級），但測量速度相對較慢，且存在最大無模糊距離限制。適合于中短距離高精度靜態或低速測量。

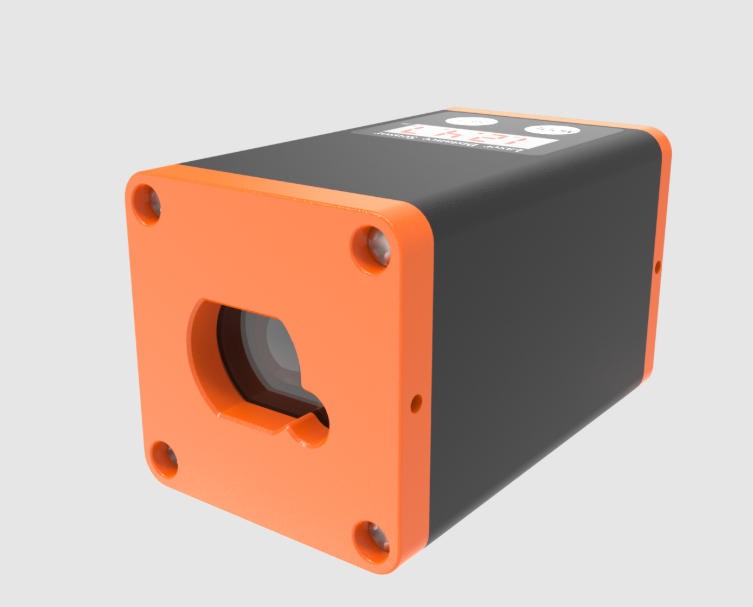

（相位激光測距）

2.脈沖飛行時間法：

原理：發射極短時間（納秒級）的高功率激光脈沖，直接測量發射脈沖與接收脈沖之間的時間間隔。距離 d = (c * Δt) / 2。

特點：測量速度極快，單次測量即可完成，量程遠（可達數公里）。其絕對精度受限于時間測量單元的精度（通常厘米級）。適合于遠距離、高速動態測量。

（脈沖飛行時間法）

3. 三角反射法：

原理：發射激光在目標表面形成光斑，通過一個偏離發射軸線的接收透鏡（相機），在感光元件上成像。根據光斑在感光元件上的位置偏移，利用相似三角形幾何關系計算距離。

特點：在近距離（幾厘米到幾米）內可實現微米級超高分辨率，但量程小，非線性，且精度隨距離增大迅速下降。適合于固定距離范圍內的精密檢測，如表面輪廓測量。

（三角反射法）

二、 激光測距傳感器的分類與應用

從設計哲學和應用場景出發，激光測距傳感器可清晰地劃分為消費級/通用級與工業級/專業級兩大陣營。這兩大陣營在光源選擇、光學設計和性能指標上存在系統性差異。

1. 消費級/通用級傳感器

設計核心：成本與易用性優先。在滿足基本測距功能的前提下，致力于最大化降低成本和簡化用戶操作。

典型原理：主要采用相位法和三角法。脈沖法因核心時間測量芯片成本較高，在此領域較少見。

常見應用：

室內服務機器人（避障、建圖）

智能家居（液位檢測、觸發感應）

消費電子、玩具、教育套件

DIY創客項目

光學系統特點：

光源：廣泛使用 635nm-660nm紅色可見激光二極管。其中，635nm因其光斑極其明亮醒目而成為主流選擇。這些光源成本極低（源于激光指示器、光驅等成熟產業鏈），且光斑可見的特性使得安裝、調試和目標對準無需任何輔助工具，極大地提升了用戶體驗。

功率：為保障人眼安全，通常嚴格控制在Class 2安全等級（<1mW），這也直接限制了其有效測量距離。

環境適應性：主要針對室內或光照相對穩定的溫和環境進行設計。其光學系統（特別是濾光片）在戶外強光下的抗干擾能力是其主要性能瓶頸。

2. 工業級/專業級傳感器

設計核心：性能與可靠性優先。追求在復雜、惡劣的工業或戶外環境下，實現高精度、高穩定性和長壽命運行。

典型原理：脈沖法（用于遠距離、高速測量）和相位法（用于中短距離高精度測量）均有廣泛應用。三角法則專注于特定的近距離超高精度場景。

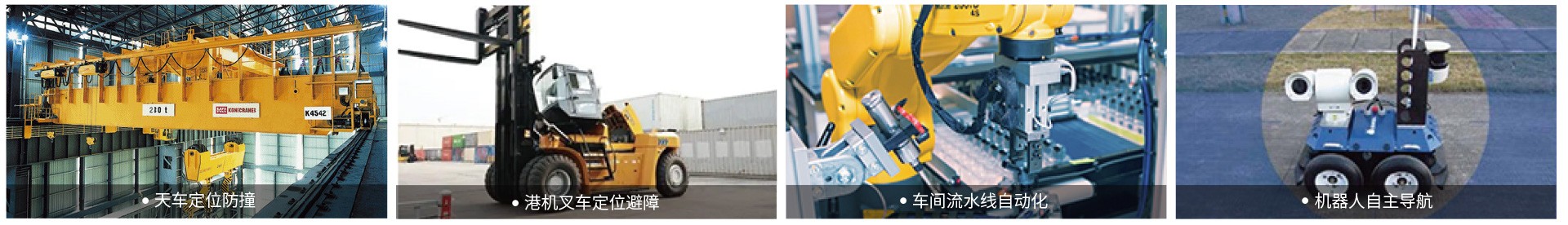

常見應用：

工業自動化（物料測量、定位、裝卸）

測繪與工程（全站儀、地形掃描）

無人機與自動駕駛（定高、避障）

安防與交通（車輛測速、入侵檢測）

林業與農業

光學系統特點：

光源：

相位法：多采用850nm或905nm近紅外激光。硅基探測器在此波段響應度最高，且太陽背景光干擾相對較小。

脈沖法：常用905nm或1550nm激光。其中1550nm波長因人眼安全閾值極高，可允許發射更高脈沖功率，從而實現超遠距離探測，是高端測繪、激光雷達（LiDAR）的主流選擇。

功率：根據量程和安全標準，可從數毫瓦到數瓦不等。高功率型號通常配備安全互鎖機制和明確警示標識。

環境適應性：光學與機械設計需應對戶外強光、雨霧、灰塵、高低溫沖擊等惡劣條件。這通常意味著需要更精密的光學鏡片、更高效的窄帶濾光片以及堅固的密封防護結構。

三、光源選擇：波長背后的工程權衡

光源波長是光學系統設計的起點，體現了性能、成本、安全之間的平衡。

1. 消費級主流選擇：可見紅光

設計哲學：接受抗干擾能力的物理缺陷，換取光斑可見性這一對用戶體驗至關重要的特性，同時將成本壓至極致。

2. 工業級核心選擇：近紅外光

設計哲學：犧牲直觀可見性，追求最佳信噪比、環境適應性及安全合規性，滿足工業可靠性與專業測量需求。

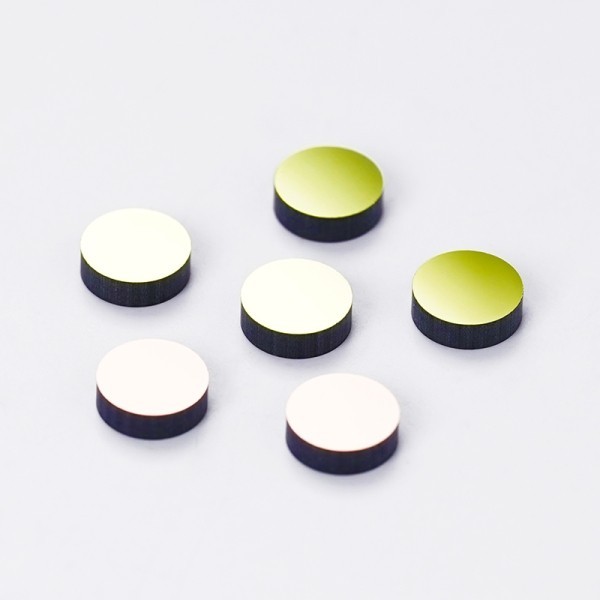

（NBP905窄帶濾光片）

四、光學鏡片配置與詳細參數分析

1. 發射光學系統：光束的塑造

核心鏡片：非球面準直透鏡

核心功能：將激光二極管發出的發散光束整形成低發散角的準直光束

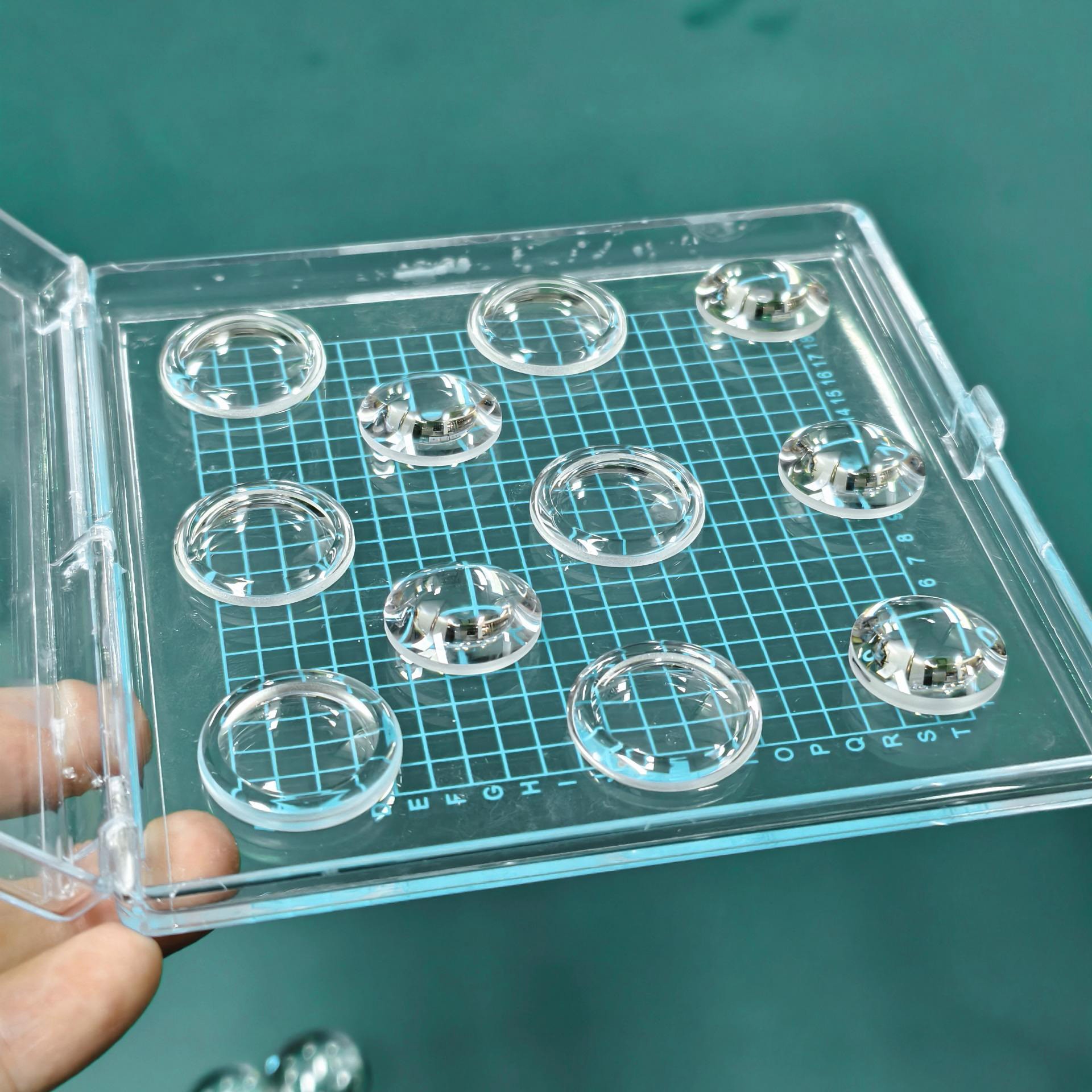

（非球面透鏡）

2. 接收光學系統：信號的捕獲與凈化

這是光學設計的核心，直接決定信噪比。

A. 接收物鏡

作用：最大化收集微弱回波信號

實際設計：

消費級：常采用單片塑料非球面透鏡，口徑Φ3-8mm

工業級：多采用玻璃透鏡組或大口徑非球面（Φ10-50mm），甚至菲涅爾透鏡以減輕重量

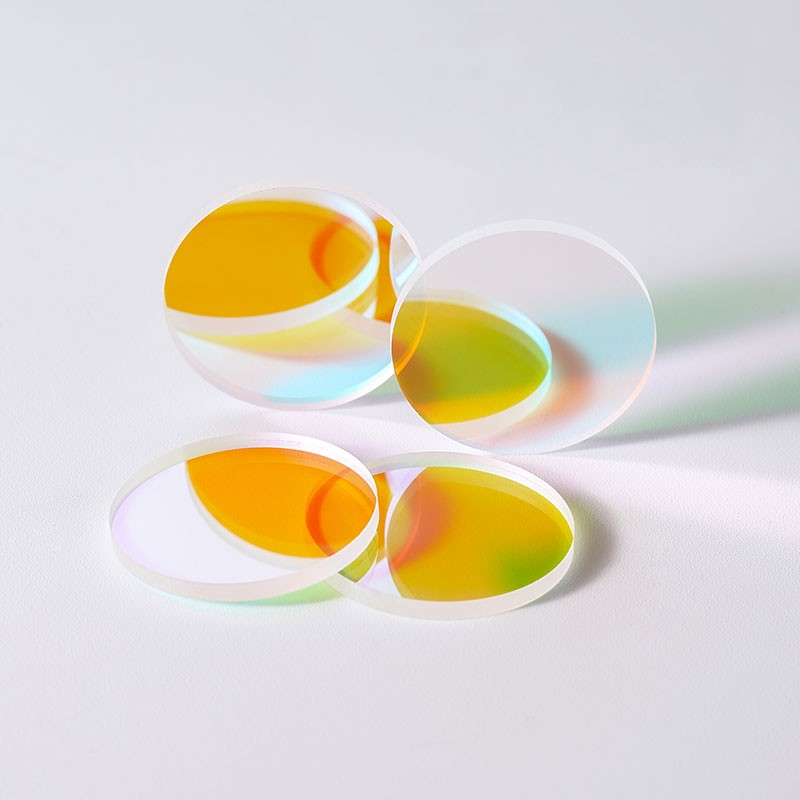

（NBP635窄帶干涉濾光片）

B. 窄帶干涉濾光片——性能的關鍵

位置：通常置于接收光路中，探測器前方

功能：僅允許激光波長±Δλ范圍內的光通過，強烈抑制背景光

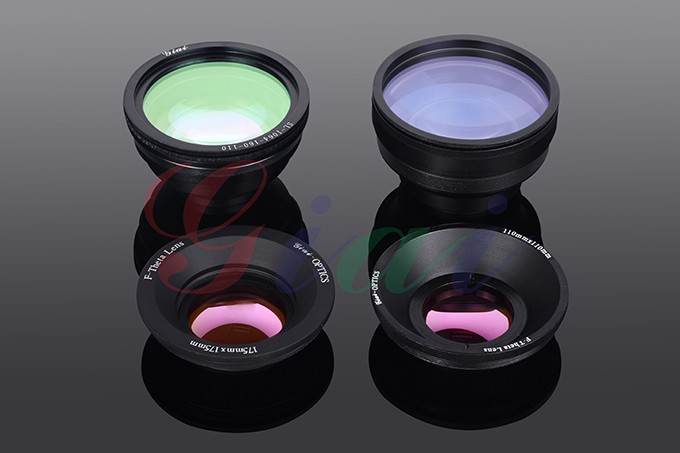

C. 探測器前場鏡

作用：將接收物鏡匯聚的光斑，匹配到探測器（如APD、SiPM、PIN）的靈敏區域

設計要點：控制像差，確保光斑能量集中

3. 系統級光學設計考量

視場角匹配：接收視場角略大于發射光束發散角，確?；夭ú粊G失

消雜散光設計：

消費級：簡單光闌，黑色啞光內壁

工業級：多級光闌、螺紋消光結構、專用吸光涂層（如Acktar Metal Velvet）

同軸與離軸設計：

消費級多采用離軸（發射與接收光路平行但分離），結構簡單

工業級高精度傳感器常采用同軸（通過分光鏡共用主鏡），避免視差，但需解決發射光直接反射串?dāng)_問題

4. 保護與輔助光學元件

保護窗口片：

材料：消費級用平板玻璃；工業級用藍寶石玻璃或鍍硬化膜玻璃

鍍膜：寬帶增透膜，兼顧防護與透光

附加功能：疏水疏油涂層（工業級）

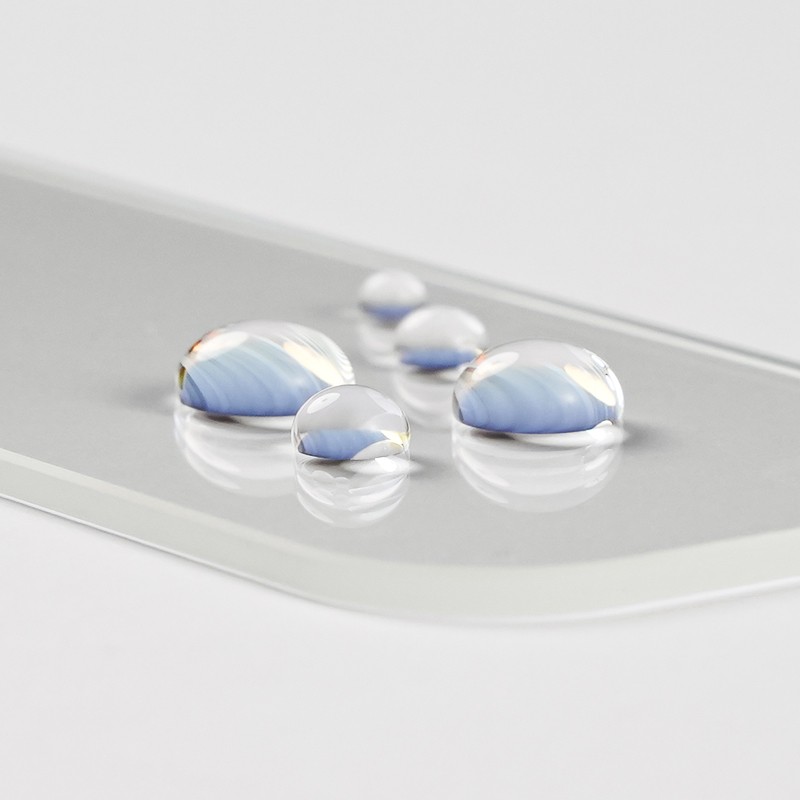

（防水窗口片）

分光鏡/光學隔離器（用于同軸系統）：

要求極高的消光比（>60dB）

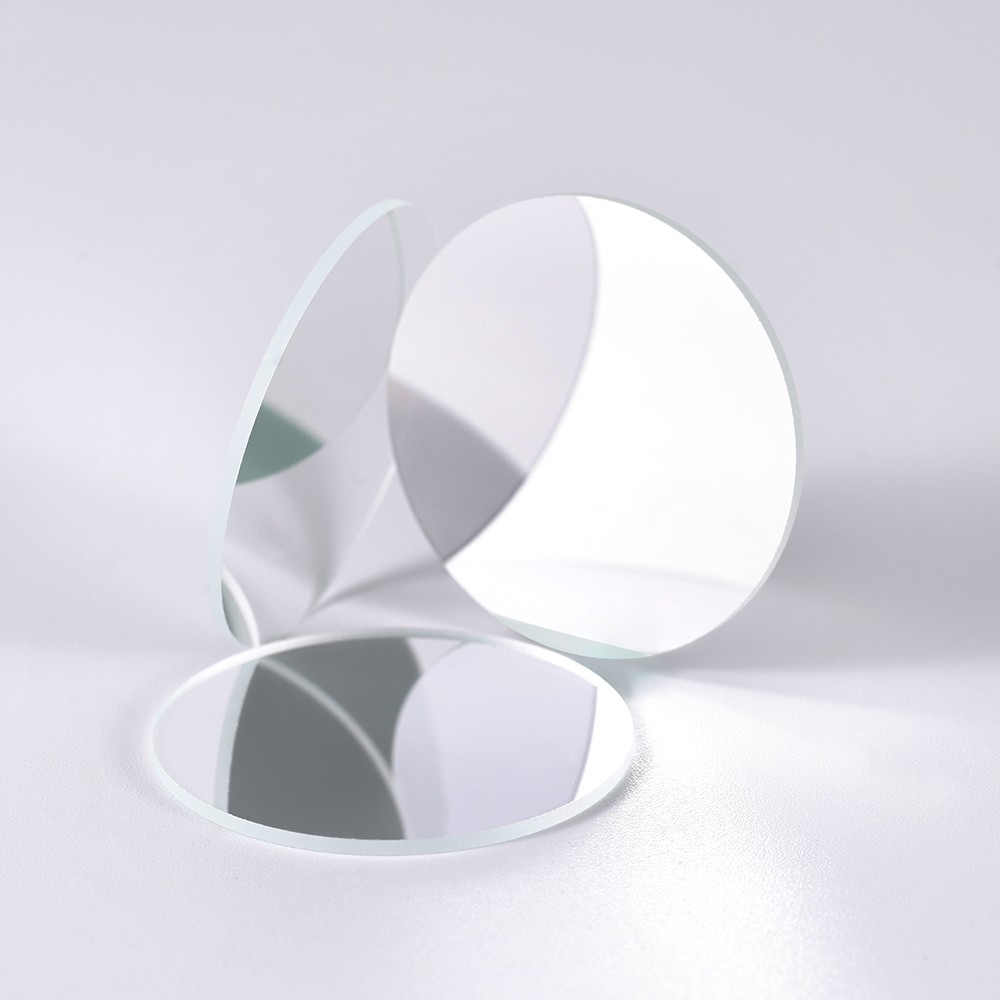

（分光鏡）

擴束鏡（用于遠距離脈沖系統）：

伽利略式或開普勒式，將光束發散角進一步壓縮

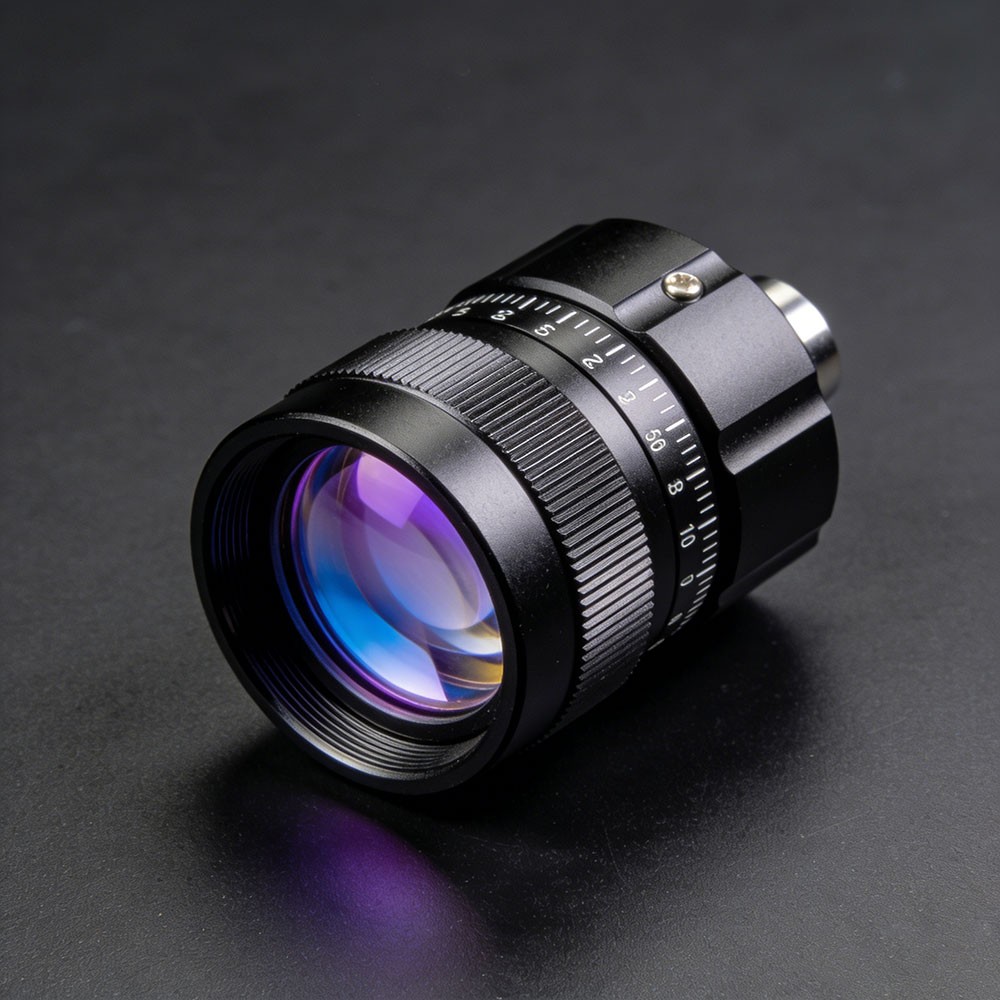

（擴束鏡）

五、光學系統與產品定位的對應關系

工程啟示

1.不存在“最好”的波長或鏡片：只有最適合特定應用場景的權衡方案。635nm的成功在于精準把握了消費級用戶“需要看見光斑”的核心訴求。

2.濾光片是性價比最高的性能提升部件：在消費級設計中，適當投資于更好的濾光片，往往能顯著改善戶外使用體驗。

3.工業級的光學設計是系統工程：從材料熱膨脹系數匹配、鍍膜光譜穩定性，到機械結構的消應力設計，每一個細節都影響最終性能。

激光測距傳感器的光學鏡片設計，本質上是在物理定律、制造成本、用戶需求之間的精確平衡。理解這套平衡邏輯，便能洞察市場上各類產品的真實能力邊界，做出更精準的選型與應用決策。
