熱釋電紅外傳感器是被動移動探測技術的核心，但其優越性能并非由傳感器獨立實現，而是依賴于一個高度專業化的前端光學系統。本文系統論述了該光學系統的工作原理，深度剖析了濾光片不同基材（硅、鍺、硫化鋅）的光學與機械特性及其選型依據，并揭示了光學鏡片與傳感器之間如何通過協同工作，共同完成從環境輻射到有效電信號的精準轉換。

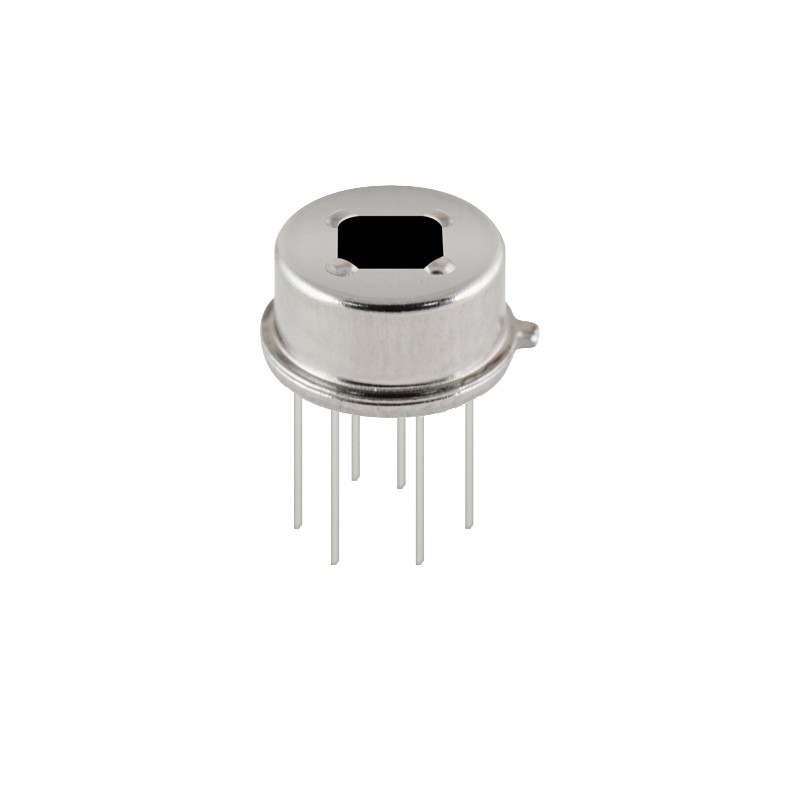

（圖源網絡，侵刪）

一、引言：裸傳感器的困境與光學系統的必要性

一個未經光學鏡片輔助的熱釋電紅外傳感器，在復雜環境中面臨三大根本性困境：

1.光譜過載：強烈的環境紅外噪聲（如陽光、燈光）會淹沒微弱的人體輻射信號。

2.信號遲鈍：緩慢移動的人體產生的直流式溫度變化，難以激發有效的電信號響應。

3.感知狹隘：微小感光面積導致探測距離近、范圍窄，實用價值低。

因此，前端光學鏡片并非被動部件，而是主動的信號預處理系統，其核心使命即是解決上述困境，為傳感器提供“可識別”的信號。

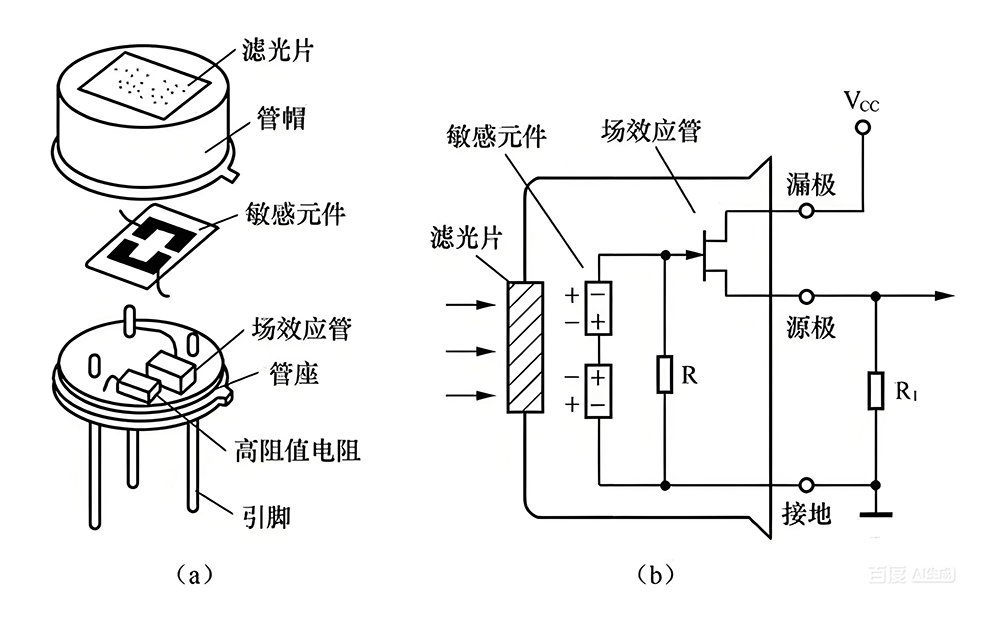

（熱釋電紅外傳感器示意圖）

二、光學系統的協同工作機制：從噪聲中提取有效信號

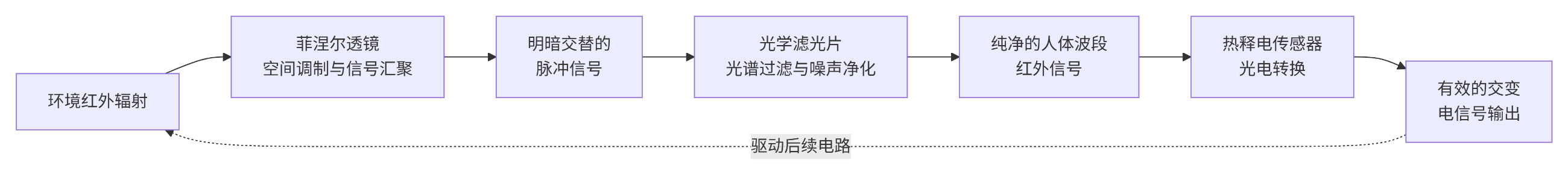

整個系統的工作流程，是一個光學鏡片與傳感器精密協作的循環。其核心作用在于將環境中的混沌輻射，逐步提煉為有效的觸發信號。這一高效的協同過程，可通過下面的循環協同流程圖清晰呈現：

該流程圖清晰地展示了信號在光學系統與傳感器之間流轉、處理的閉環邏輯。下面，我們將對其中兩大關鍵光學部件的功能進行深入闡釋。

菲涅爾透鏡：信號的“調制器”與“放大器”

其首要功能是空間信號調制。透鏡表面精密的同心齒紋將探測區域分割為大量“敏感區”與“盲區”。當人體移動時，其在傳感器上產生“明-暗-明”的交替信號，將緩慢的、直流式的溫度場變化轉換為劇烈的、交流式的電脈沖。同時，其大孔徑結構充當了“信號放大器”，將廣闊范圍內的微弱輻射匯聚到傳感器上，極大提升了探測距離與靈敏度。

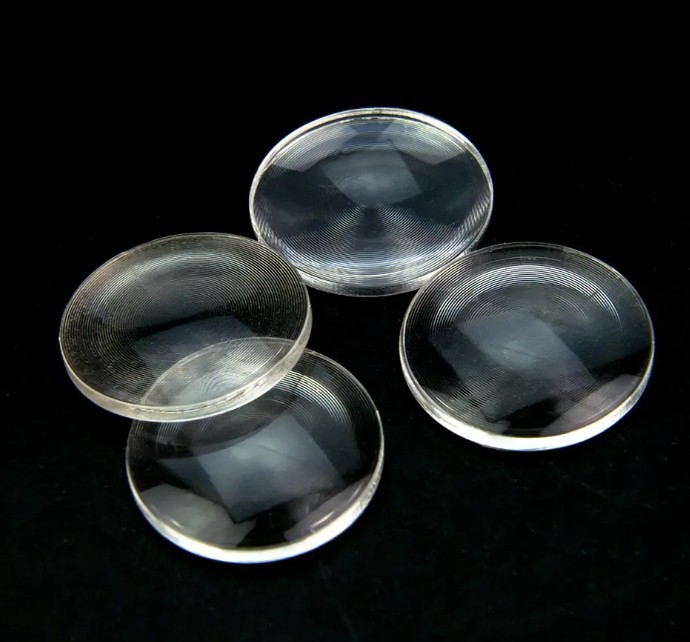

（菲涅爾透鏡）

光學濾光片：信號的“凈化器”

經過調制的信號仍包含各種波長的紅外噪聲。光學濾光片的作用是光譜選擇。它作為一個嚴格的光學“守門員”，構建了一個僅允許7-14μm（人體輻射峰值波段）高效通過的窗口，同時以高達99.99%的截止度（OD4）阻擋可見光與近紅外光等干擾輻射，確保進入傳感器的信號是“純凈”的人體紅外信號。

經過這兩級處理，環境噪聲被有效抑制，傳感器最終接收到的是一個信噪比極高、特征明確的交變電信號，從而能夠?qū)崿F(xiàn)可靠觸發。

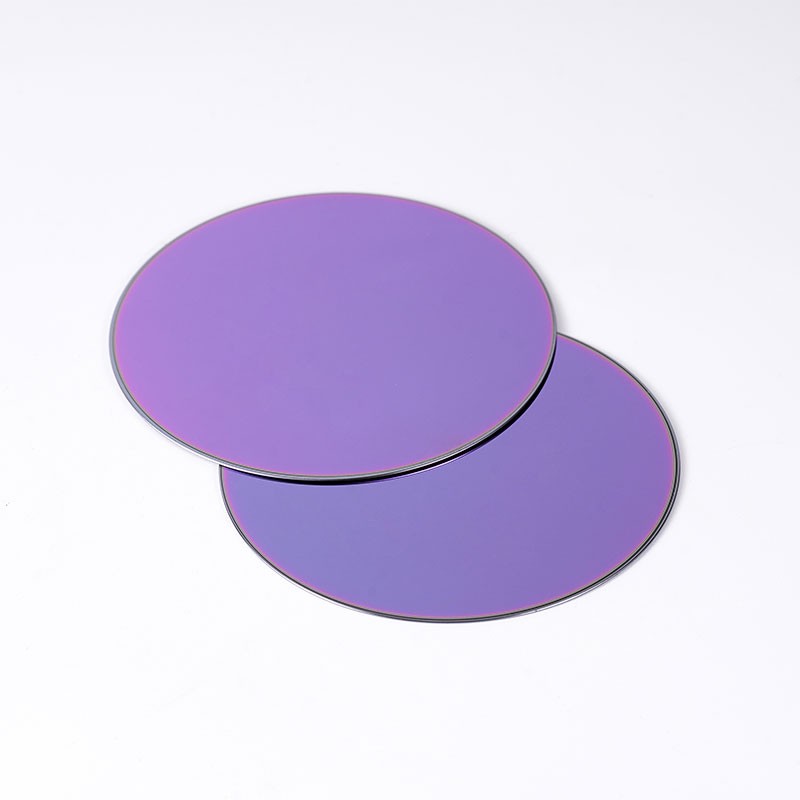

（激埃特硅片）

三、關鍵光學元件的深度技術分析

3.1光學濾光片：基材與鍍膜的工程權衡

濾光片的性能是基材本征特性與鍍膜技術共同作用的結果。

基材的綜合對比分析是工程選型的核心。

硅：性價比最優的主流選擇

硅憑借其對可見光與近紅外光天生的、近乎完美的截止能力，成為消費與工業領域的絕對主流。其在1.2μm至約7μm波段具備良好的透過窗口。盡管在大于9μm的波段因聲子吸收導致透過率下降，但這一缺陷可通過后續干涉濾光膜進行有效補償，使整體組件在目標波段達到>85%的實用透過率。結合其高硬度、優異的化學穩定性和適中的成本，硅實現了性能、可靠性與經濟性的最佳平衡。

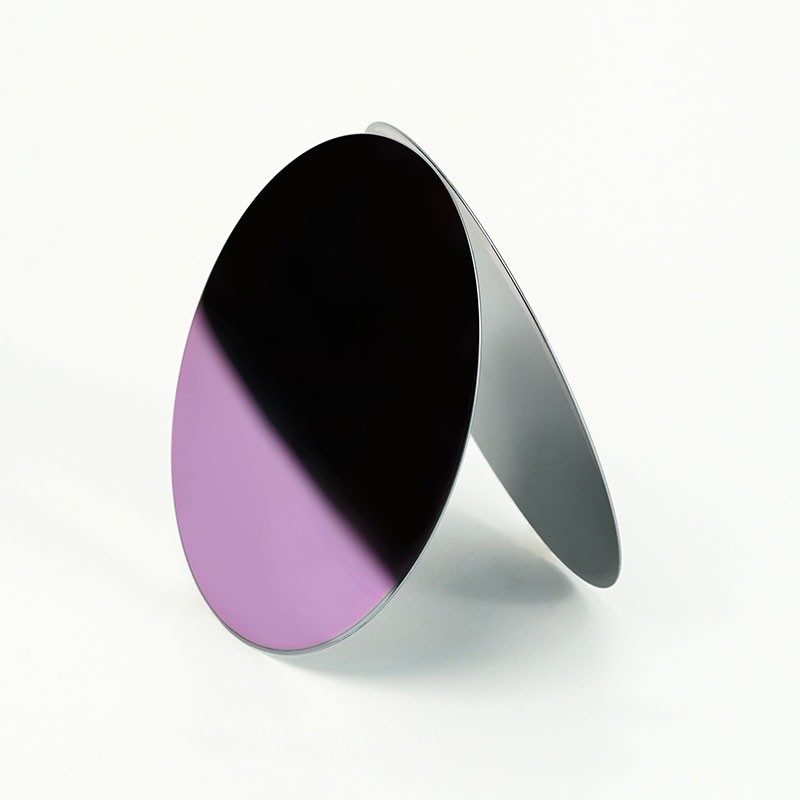

（激埃特硅片2）

鍺：性能卓越但受限的專業之選

鍺在2至15μm以上波段具有極高且平坦的透過率，是理想的紅外光學材料。然而，其應用受限于兩大因素：一是極其高昂的成本；二是其顯著的機械脆性——硬度適中但抗沖擊性能差，易在加工和使用中碎裂。此外，其高達4.0的折射率導致表面反射損失超過50%，必須依賴高效的增透膜。因此，鍺通常僅見于高端軍事、熱成像等特殊領域。

硫化鋅：寬波段透射的多面手

硫化鋅具備從可見光到遠紅外的極寬透射窗口，適用于多光譜系統。但其成本高昂且硬度較低、易劃傷的特性，制約了其在常規PIR傳感器中的大規模應用。

鍍膜工藝與關鍵參數方面，濾光片功能通過真空蒸鍍技術沉積的干涉濾光膜實現。該膜系通過精確控制膜厚，利用光的干涉原理，使目標波段相長干涉（高透），非目標波段相消干涉（高反）。關鍵性能參數包括：通帶平均透過率（>85%@7-14μm）、截止帶光學密度（>OD4）與截止陡度。

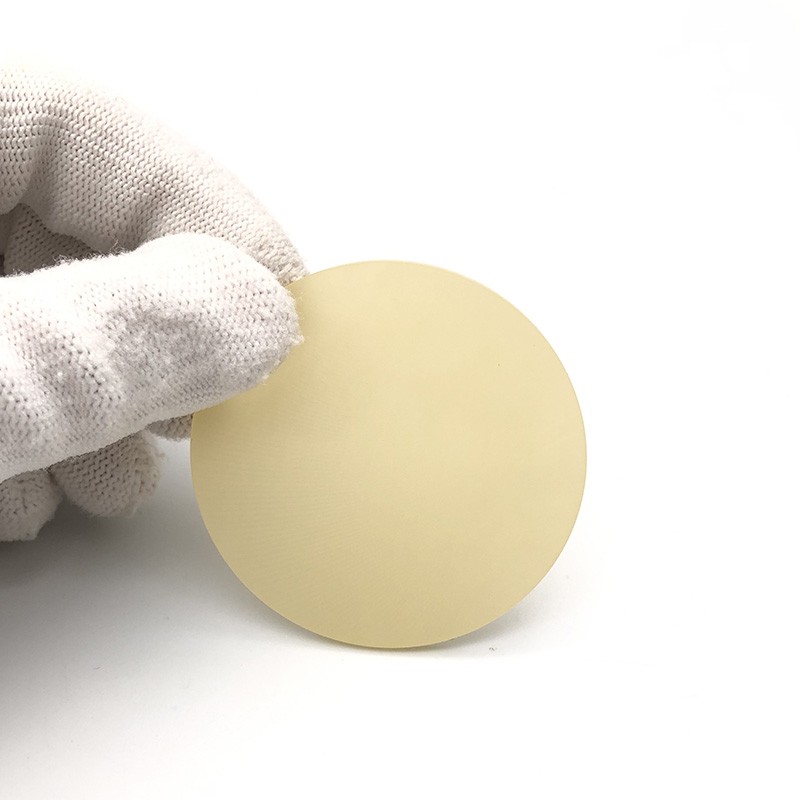

（硫化鋅）

3.2菲涅爾透鏡：低成本與高性能的制造典范

菲涅爾透鏡的設計與制造全然圍繞低成本與大批量生產的目標。其基材幾乎無一例外地采用高密度聚乙烯。HDPE不僅對遠紅外輻射透明，更關鍵的是它能通過精密注塑成型工藝，以極低的成本大規模復制出具有復雜微齒紋結構的光學元件。透鏡的焦距（需與傳感器嚴格匹配）、視場角和探測分區設計，共同決定了探測的空間模式與可靠性。

熱釋電紅外探測系統的高性能，是光學與電子學精密協同的成果。菲涅爾透鏡與光學濾光片共同構成了一個功能強大的前端預處理系統：前者通過空間調制解決了“何時何地有移動”的問題，創造了傳感器可識別的信號；后者通過光譜過濾回答了“這是不是人的移動”的問題，鑒定了信號的本質。

在濾光片選材上，硅的成功并非源于其完美，而是工程上權衡的典范——我們利用其完美的短波截止與機械優勢，并通過鍍膜技術彌補其長波吸收的缺陷，最終在成本約束下達成最優系統性能。而鍺的案例則表明，單一部件的卓越性能若不能與系統級的成本、可靠性目標匹配，其應用范圍必將受限。深刻理解光學鏡片與傳感器之間這種“信號鏈”上的依賴與協同關系，是進行精準器件選型、優化系統設計和提升最終產品可靠性的基石。
